迷彩涂装隐身侦察无人战机结构设计

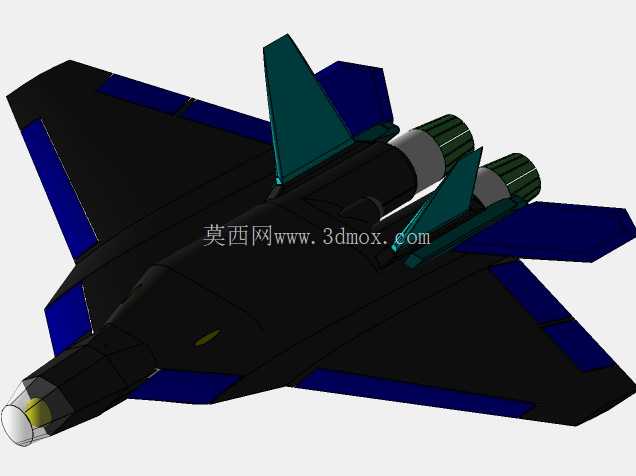

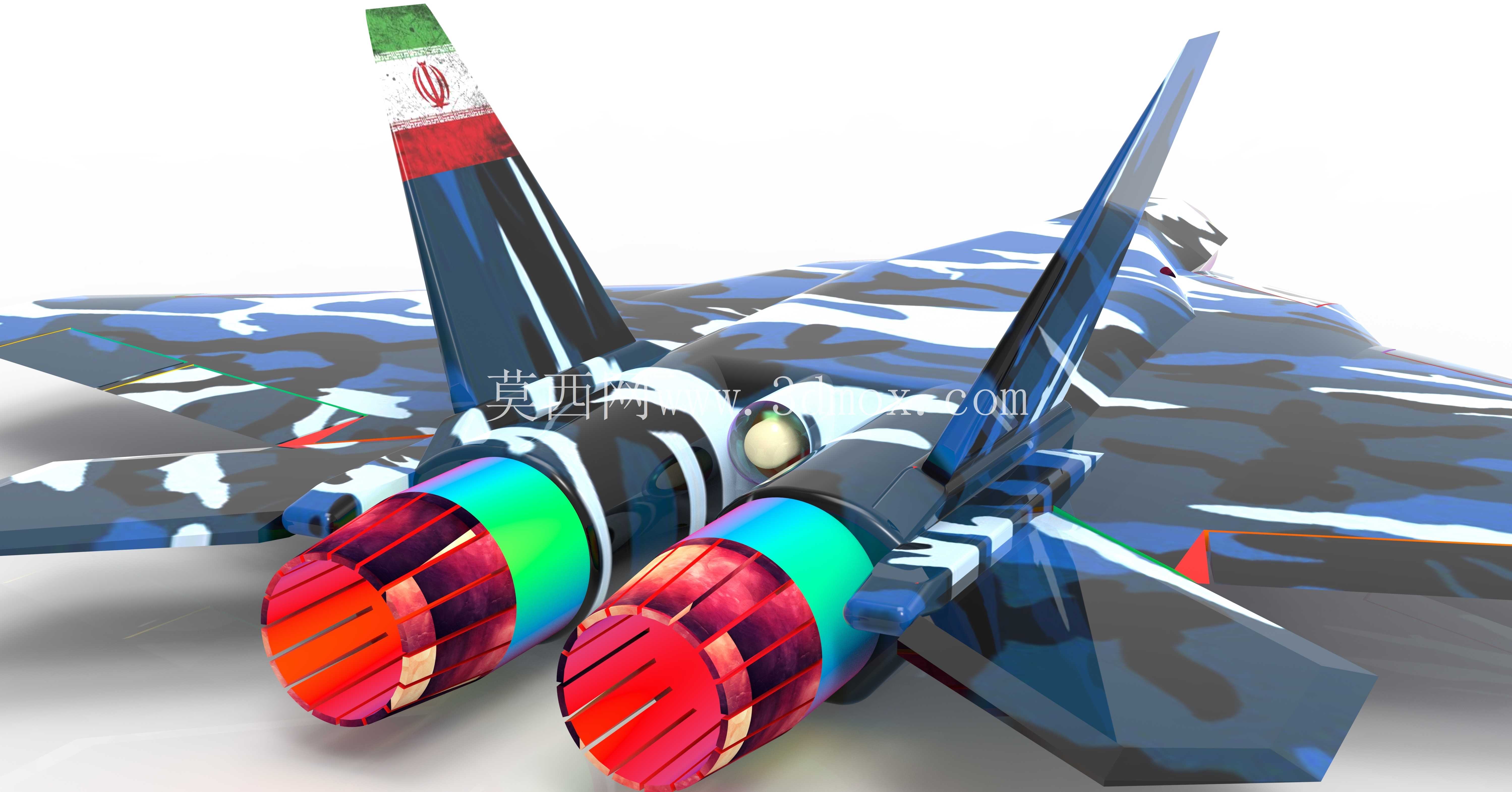

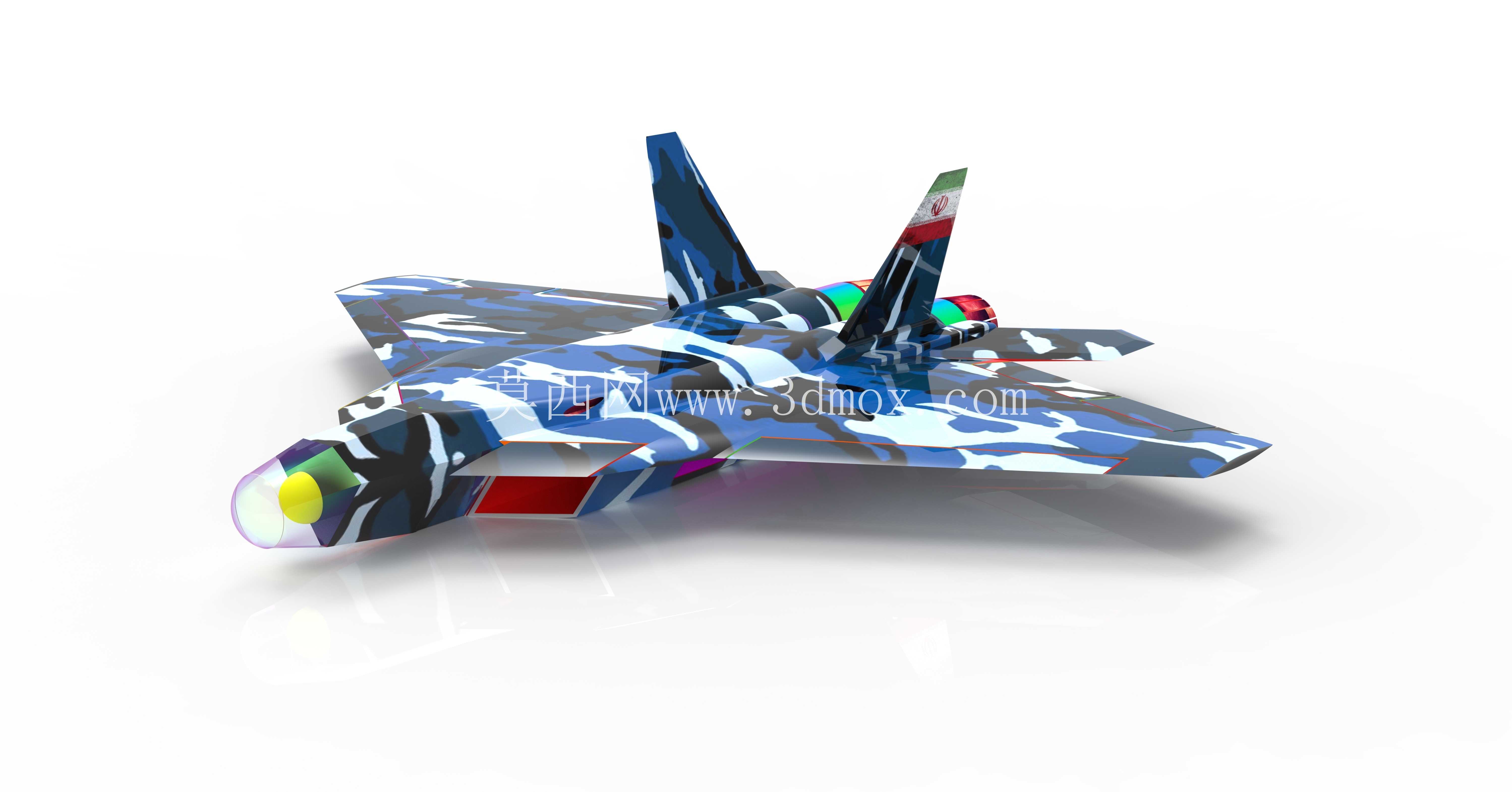

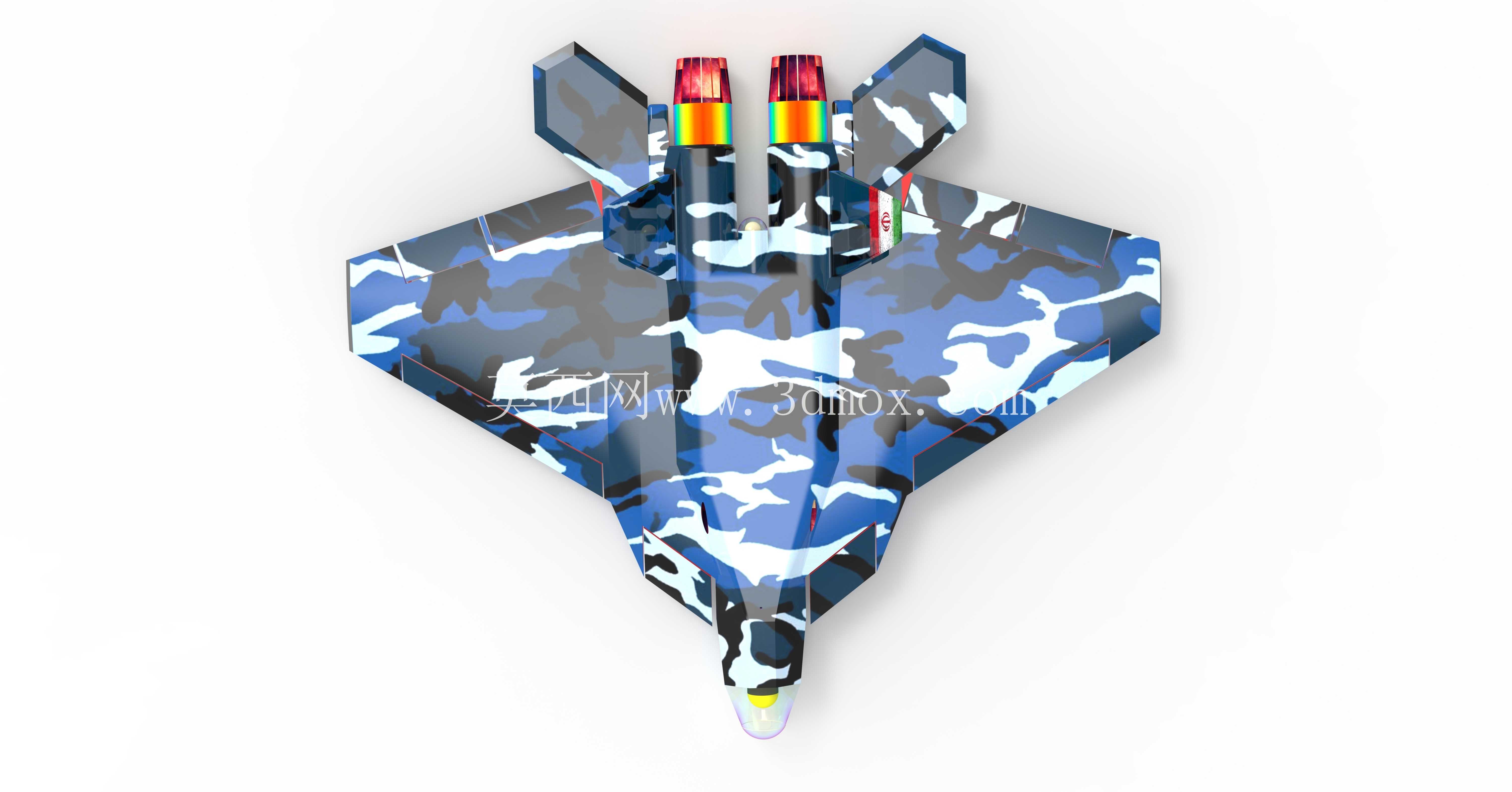

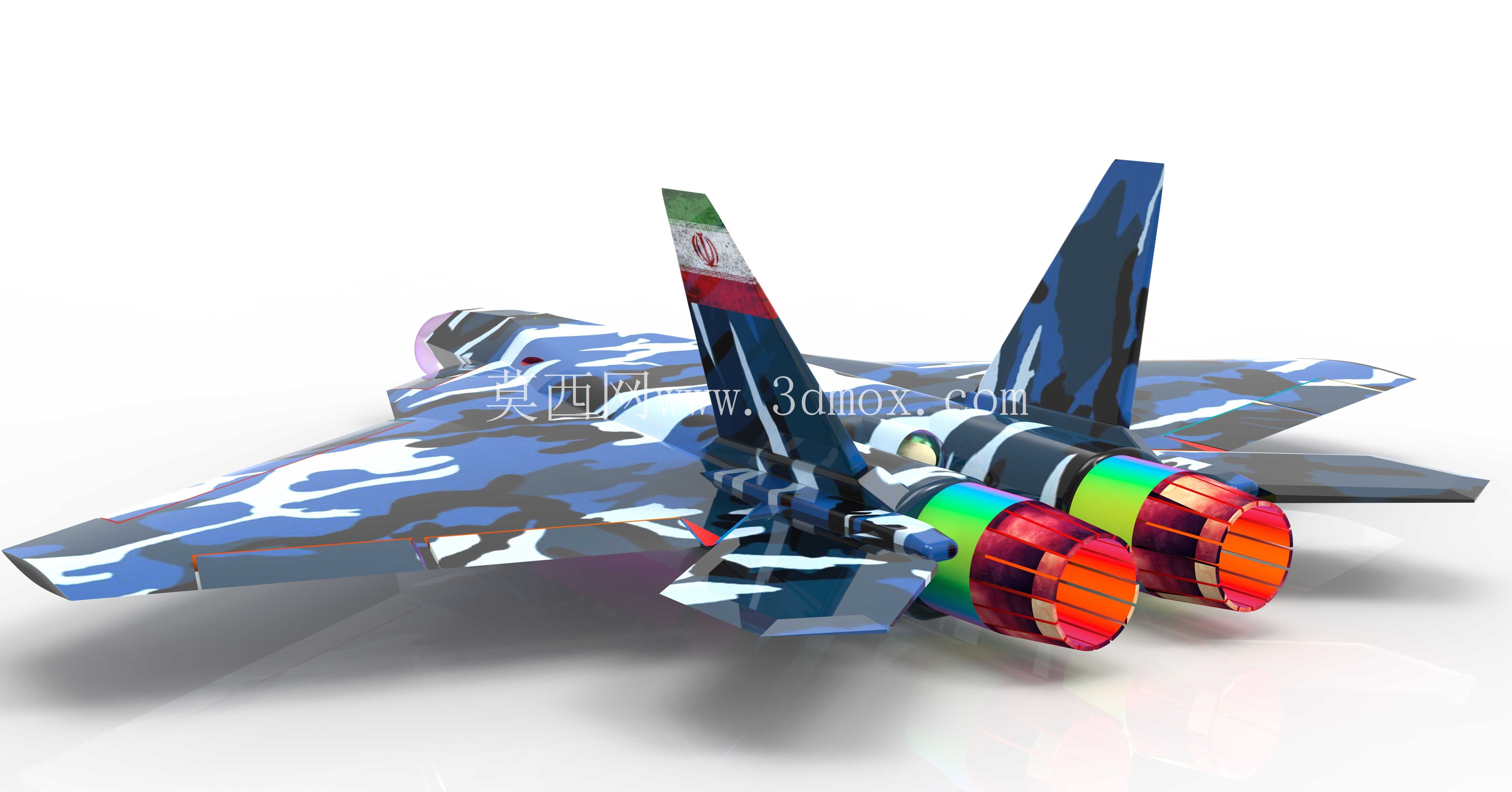

这款侦察型无人战机的整体气动布局参考了第五代有人战机的翼身融合设计思路，在建模阶段优先考虑了低空突防场景下的雷达散射截面控制，整机棱边采用平行对齐原则，所有外露舵面的接缝处都做了锯齿化处理，避免直角结构形成的强雷达反射源。从结构分层来看，模型将整机拆分为机头探测舱、机身主载荷舱、双垂尾稳定组件、主翼升力面、尾喷口整流段五个独立模块，每个模块的连接边界都预留了标准的安装定位止口，方便后续拆分做结构强度仿真或者3D打印验证。机头位置的透明整流罩内部预留了光电侦察设备的安装空间，直径42mm的安装座可以兼容主流的小型可见光/红外双光摄像头，整流罩和机身的连接采用卡扣式结构，不需要额外紧固件就能实现快速拆装，方便日常任务后更换探测载荷或者检修设备。机身中段的主载荷舱容积约1.2L，除了容纳飞控板、电池、数据链天线之外，还可以根据任务需求搭载小型电子干扰模块或者侦察传感器，舱盖和机身的贴合面做了一圈0.8mm的凸台，配合密封胶条可以实现小雨天气下的防水能力，满足复杂气象条件下的作业需求。主翼采用后掠角42度的切尖三角翼设计，翼展控制在680mm，这个尺寸既可以保证低空飞行时的升阻比，又能避免翼展过大在城市楼宇间穿行时发生碰撞，机翼后缘的襟翼、副翼舵面都预留了2mm的转动间隙，搭配微型舵机可以实现±15度的偏转角度，满足低速飞行时的姿态控制需求。双垂尾采用外倾18度的设计，除了提供航向稳定性之外，还可以将侧面入射的雷达波反射到非威胁方向，进一步提升隐身性能，垂尾上的涂装标识做了分层建模，后续渲染或者实体制作时可以单独拆分做水贴或者喷涂处理。尾喷口位置做了红外抑制结构设计，喷口内部的导流片可以将发动机排出的热气流和外界冷空气快速混合，降低红外特征信号，喷口外侧的整流段采用耐高温材料的预留安装位，避免长时间飞行时高温气流损坏机身结构。整机的起落架部分采用隐藏式设计，起飞后可以完全收纳入机身腹部的舱段内，减少飞行时的空气阻力，舱门关闭后和机身表面完全齐平，不会额外增加雷达反射面积。在建模过程中，所有曲面都做了G2连续处理，避免曲面拼接处出现棱角影响气动性能，整机的重心位置设计在主翼气动焦点前方12mm处，保证飞行时的纵向静稳定性，不需要额外增加配重就能实现平稳飞行。这款无人战机主要面向低空隐蔽侦察任务场景，既可以用于军事领域的前沿阵地抵近侦察，也可以经过改装后用于边境巡逻、森林防火巡查、灾害现场勘察等民用场景，机身底部预留了通用的载荷挂点，可以根据不同任务需求更换对应的作业模块，不需要对机身主体结构做大规模修改。从安装边界来看，整机长度为920mm，机高210mm，收纳时可以将主翼、垂尾单独拆卸，拆分后的最大部件尺寸不超过500mm，可以放入标准的战术背包中携带，适合单兵野外作业使用。机身内部的走线槽都做了隐藏式设计，所有线缆都从结构内部的预留孔位穿过，不会外露在机身表面影响气动性能和隐身效果，电池仓设计在机身重心位置，更换电池时不会影响整机的重心配平，支持快速换电实现连续作业。
