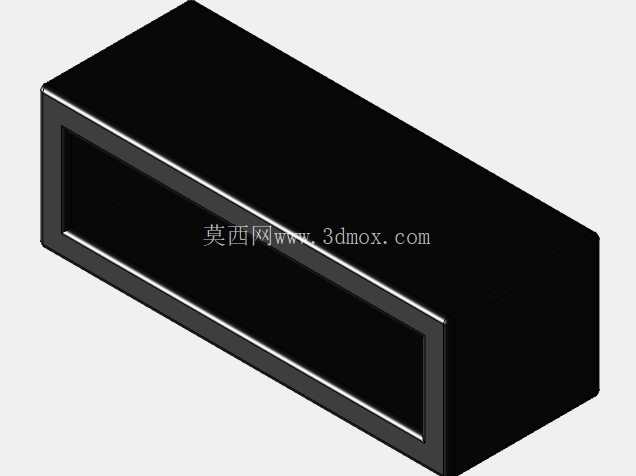

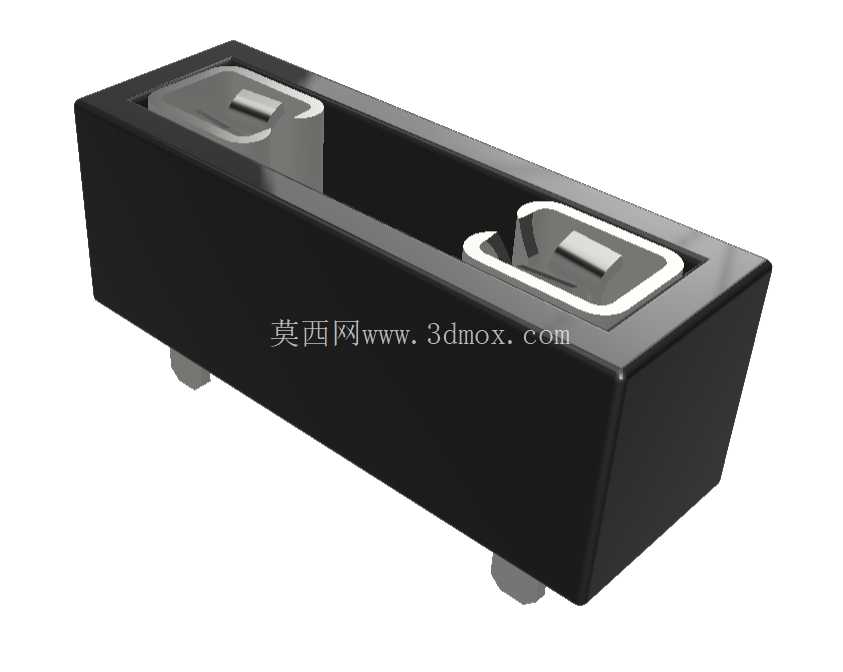

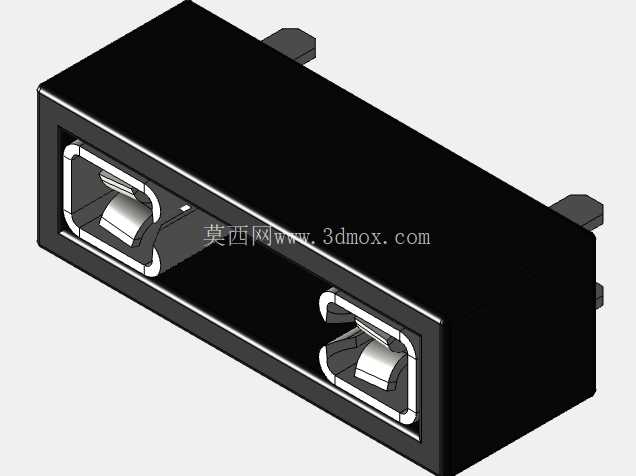

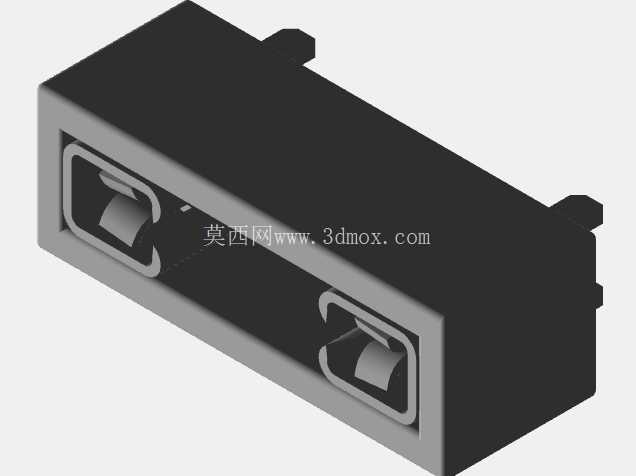

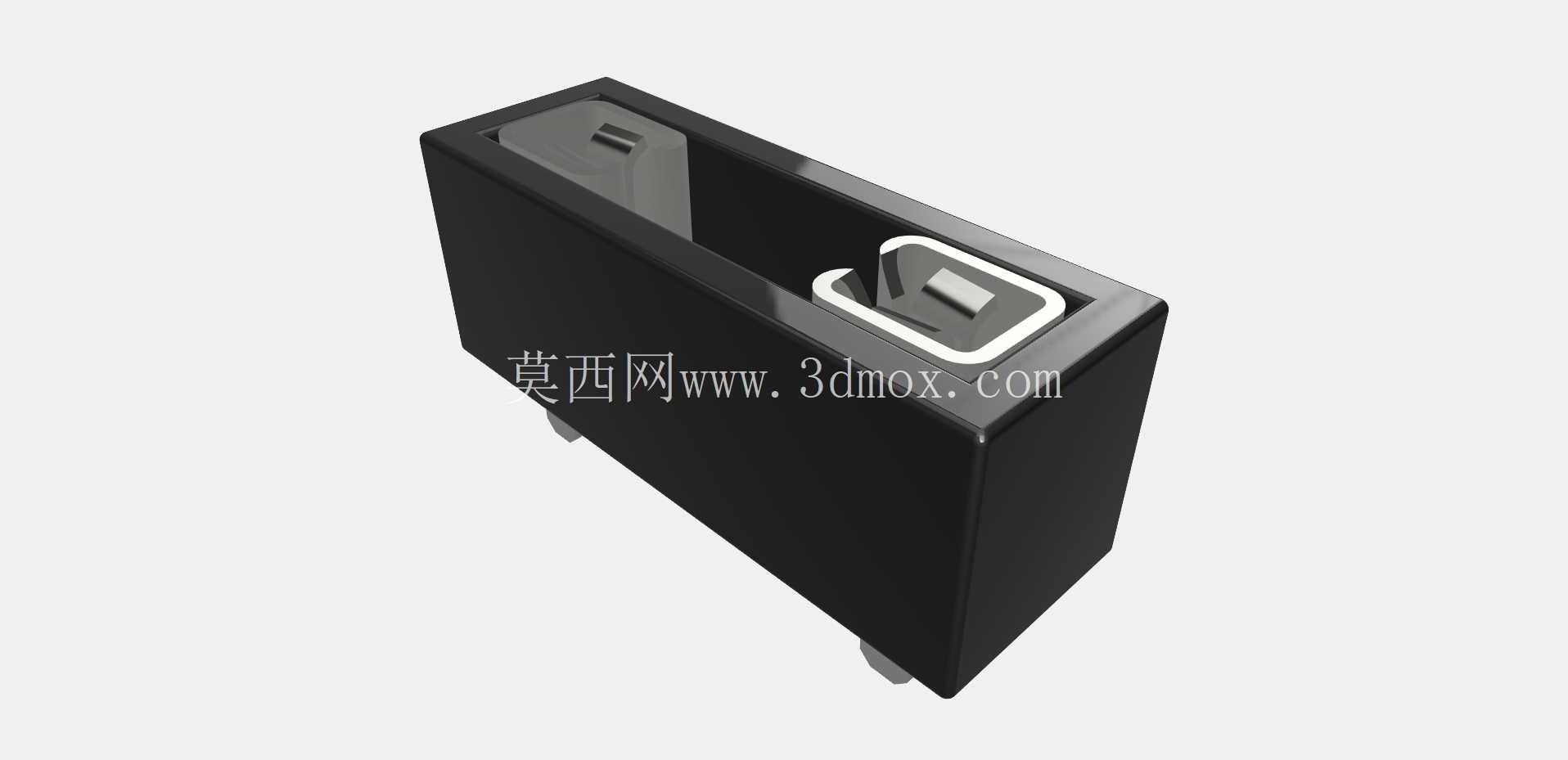

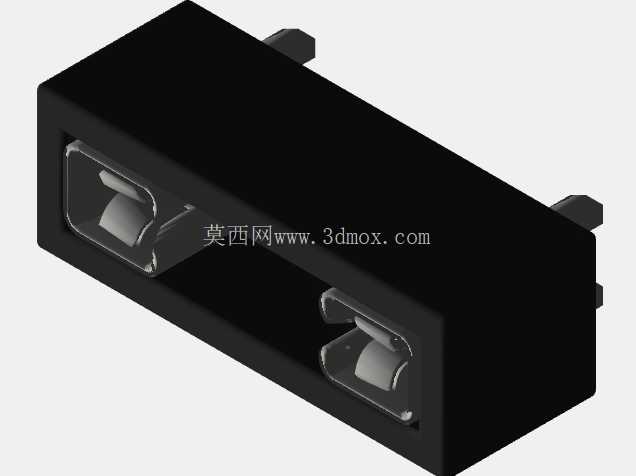

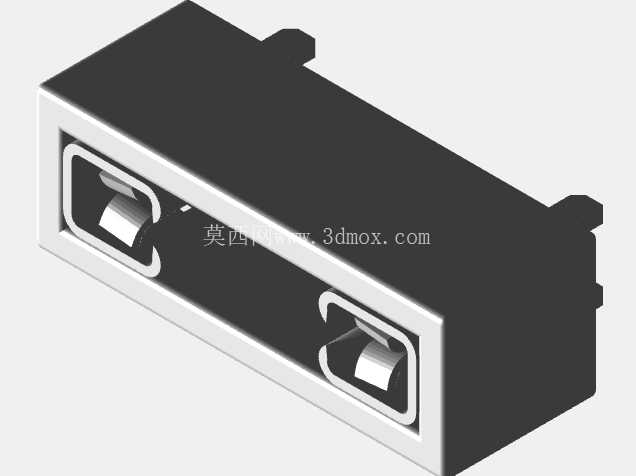

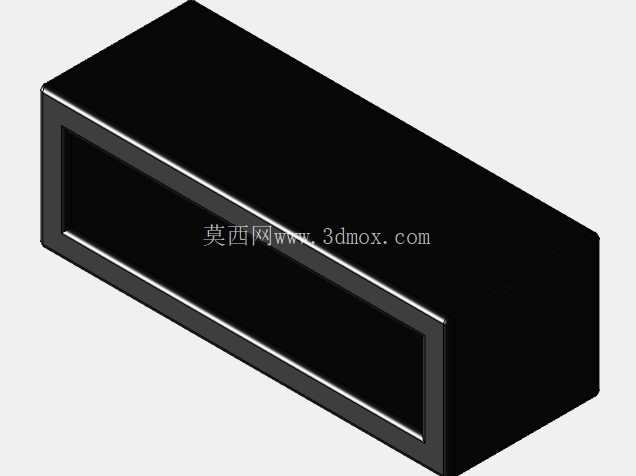

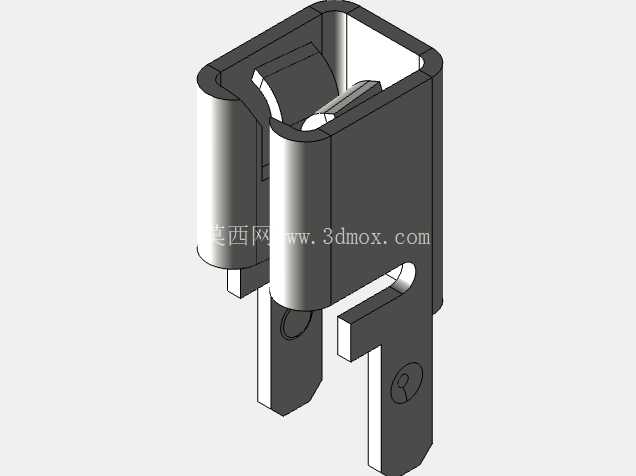

绝缘式汽车片状保险丝安装座结构

在车载低压配电系统的设计环节里，片状保险丝座是分支回路过流保护的核心承载部件，这类部件常被布置在仪表板内侧保险盒、发动机舱配电盒、蓄电池旁分线盒等位置，负责为车灯、车载电控单元、车窗升降电机、点烟器回路等不同负载的片状保险丝提供稳定的安装定位与可靠的电气连接。不同于传统引线式保险丝座，这款适配标准片状保险丝的安装座采用全绝缘壳体设计，壳体选用耐温阻燃的工程塑料注塑成型，能够在-40℃到125℃的车载工作温度区间内保持结构强度，避免长期震动、温变循环下出现壳体开裂、绝缘失效的问题。从结构设计逻辑来看，这款保险丝座的腔体尺寸完全匹配标准中型片状保险丝的外形公差，腔体内两侧的导电夹片采用高弹性锡磷青铜冲压成型，夹片的接触端设计有圆弧导向结构，既可以降低保险丝插入时的阻力，避免人工装配时因施力不当造成保险丝陶瓷本体碎裂，又能保证夹片与保险丝插脚的接触压力维持在合理区间，减少接触电阻过大带来的异常发热问题。夹片的尾部设计有PCB插装引脚，引脚长度与直径适配常规1.6mm厚度的FR-4电路板安装孔，能够直接通过波峰焊工艺完成与电路板的焊接固定，引脚根部设计有凸台限位结构，焊接时可以保证壳体与电路板表面的间距一致，避免焊锡沿引脚爬升进入腔体内部造成绝缘距离不足的问题。壳体底部设计有两个对称的定位柱，对应电路板上的定位孔，在SMT或者波峰焊工装装夹时可以快速定位，防止焊接过程中壳体偏移导致引脚虚焊。腔体的开口边缘做了0.3mm的倒角处理，既可以在装配保险丝时起到导向作用，也能去除注塑飞边避免划伤操作人员手指。壳体的外壁设计有均匀的加强筋，既可以提升壳体的抗冲击能力，在车辆行驶产生持续震动的工况下避免壳体开裂，也能在多个保险座并排安装时起到间隔作用，保证相邻保险座之间的电气间隙满足安规要求。在实际选型应用中，这类保险座需要根据回路的额定电流选择对应夹片压力的规格，这款适配的是10A到30A区间的中号片状保险丝，夹片的接触电阻控制在5毫欧以内，在额定电流下长期工作时的温升不超过30K，能够满足车载配电系统的长期可靠性要求。不同于螺丝固定式的保险丝座，这款直插式结构不需要额外的接线端子，直接焊接在PCB上即可完成装配，能够大幅减少配电盒的组装工时，同时避免人工拧螺丝带来的扭矩不一致、接触不良等问题。在三维建模过程中，需要重点关注腔体内夹片的安装槽尺寸公差，槽宽的公差需要控制在±0.05mm以内，保证夹片压入壳体后不会出现松动，同时夹片的接触端开口尺寸需要匹配保险丝插脚的厚度公差，保证插入力在10N到30N的合理区间，既不会因为插入力过大造成装配困难，也不会因为插入力过小导致震动工况下保险丝松脱。另外壳体的安装定位柱尺寸需要与PCB孔位做公差匹配，定位柱与安装孔的间隙控制在0.1mm左右，既可以顺利插装定位，也不会因为间隙过大导致焊接后壳体歪斜。在波峰焊工艺适配方面，壳体底部与PCB贴合的面设计有0.2mm的凸台，避免焊接时助焊剂残留进入腔体内部，同时壳体材料的耐温等级需要满足260℃波峰焊温度下10秒不变形的要求，保证过炉后壳体的尺寸精度不受影响。在实际车载工况验证中，这类保险座需要通过1000小时的高温老化测试、500次的插拔寿命测试、以及三轴六自由度的震动测试，保证在车辆全生命周期内不会出现接触不良、绝缘失效、保险丝松脱等问题。这款保险座的全绝缘结构设计，还可以避免保险丝裸露部分与周边金属构件接触造成短路风险，在紧凑的车载配电盒空间内，不需要额外增加绝缘隔板就可以满足安规绝缘距离要求，能够有效缩小配电盒的整体体积，提升车内空间利用率。
