Mentavill规格255x200x80电气盒结构设计

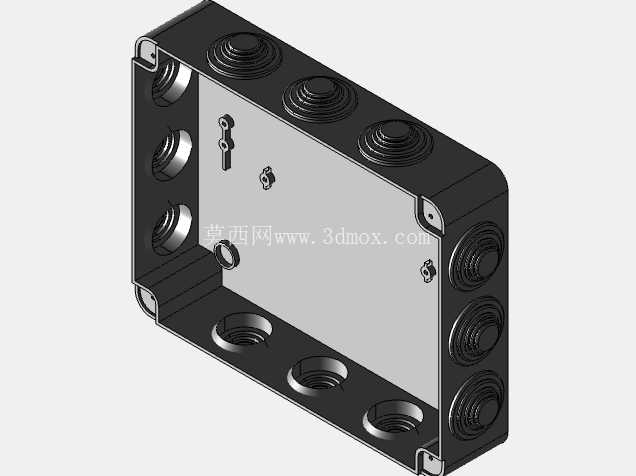

在车载电气系统的布线布局环节，这类尺寸为255x200x80mm的电气盒承担着核心的线路归集与防护作用，区别于普通民用接线盒，车载场景下的壳体需要兼顾抗振、密封、安装适配性多重要求，设计阶段需要先明确舱内安装位的边界约束——该款电气盒的底部安装面预留了多组定位孔与过线通道，对应车身钣金的预装螺柱位置，安装时无需额外打孔适配，直接卡入后拧紧紧固件即可完成固定，能有效降低总装环节的工时消耗。从结构细节来看，壳体侧边的多组环形凸台是为线缆格兰头预留的安装位，不同孔径的凸台对应不同线径的动力线、信号线接入需求，凸台根部做了加厚处理，避免车辆行驶过程中持续振动导致的根部开裂问题，同时凸台的同轴度公差控制在0.1mm以内，保证格兰头安装后能达到IP65以上的防护等级，阻挡行车过程中溅入的泥水、灰尘进入盒体内部，避免线路短路故障。盒体内部的安装平面预留了两组小型固定柱，分别用于安装接地端子与小型继电器座，不需要额外在盒内粘贴固定座，减少装配工序的同时也避免了胶接固定在高低温环境下脱落的风险；盒体边角处做了R角过渡，一方面是冲压工艺的需求——避免直角折弯处出现应力集中导致的板材开裂，另一方面也能避免安装维护时尖锐边角划伤操作人员的手部。在冲压工艺实现层面，该壳体采用一体化折弯成型的框架结构，拼接焊缝仅设置在底部安装边的两处位置，减少焊接变形对整体平面度的影响，盒体的板材厚度选用1.5mm的冷轧钢板，表面做黑色电泳处理，兼顾防腐蚀与绝缘性能，相比塑料材质的电气盒，钢制壳体的抗冲击性能更强，在车辆发生轻微剐蹭或者路面飞石撞击时不会出现壳体破损的情况，能更好的保护内部的电气元件。设计过程中需要重点考量安装边界的干涉问题：200mm的宽度尺寸刚好适配车身纵梁之间的预留安装间隙，80mm的高度不会突出于底盘护板的平面，避免车辆通过起伏路面时剐蹭到盒体，255mm的长度方向上，两端的安装孔中心距严格匹配车身钣金的孔位公差，累计公差控制在0.2mm以内，避免出现安装时孔位错位无法装配的问题。侧边的过线凸台高度设置为12mm，足够让格兰头的锁紧螺母完全拧入，同时不会因为凸台过高导致线缆弯折半径过小，影响线缆的使用寿命；盒盖与盒体的连接采用侧边嵌入式卡扣加底部螺丝固定的双重方式，日常维护时松开底部螺丝即可翻开盒盖进行线路检修，不需要完全拆下盒盖，卡扣结构能避免螺丝松开后盒盖直接掉落，在狭小的底盘维护空间里操作更加便捷。这类电气盒除了车载场景之外，也可以适配户外工业设备的电气线路归集，只要安装孔位尺寸匹配，就能直接替换使用，结构上的通用化设计减少了不同场景下的重新开模成本，壳体表面的电泳层也能适应户外的高低温、潮湿环境，不会出现短时间内锈蚀掉漆的问题。在三维建模过程中，需要重点验证折弯工序的展开尺寸是否准确，特别是边角处的工艺缺口位置，缺口尺寸过大容易导致防护等级下降，缺口尺寸过小则会在折弯时出现板材堆叠起皱的问题；同时所有安装孔的位置都需要和对应的标准件做干涉检查，避免出现螺丝长度过长顶到盒内元件，或者格兰头螺纹长度不够无法锁紧的问题，建模阶段还要模拟实际装配的顺序，确认盒盖翻开时不会和周边的管线、结构件产生运动干涉，保证后期维护操作的可行性。
