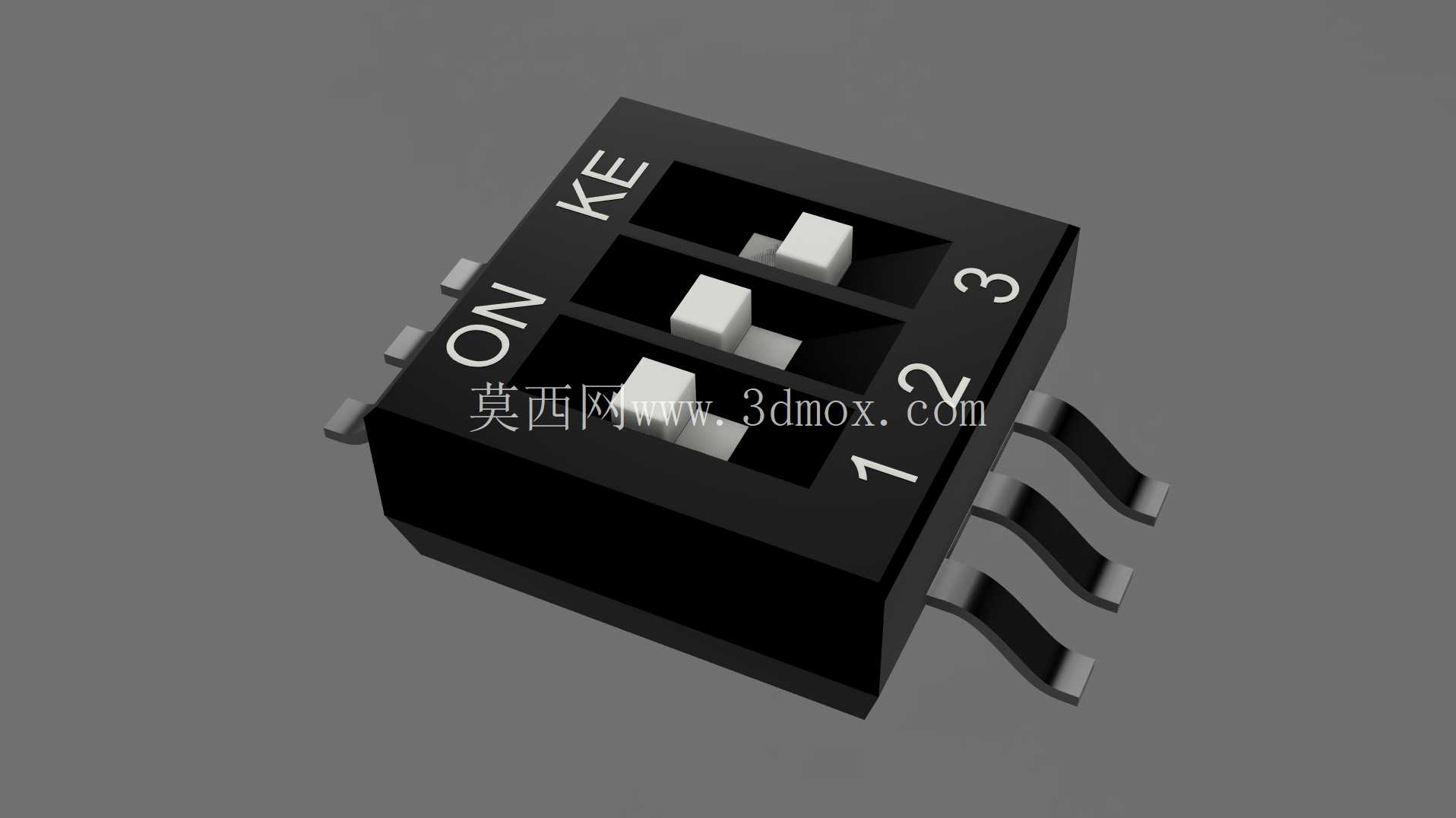

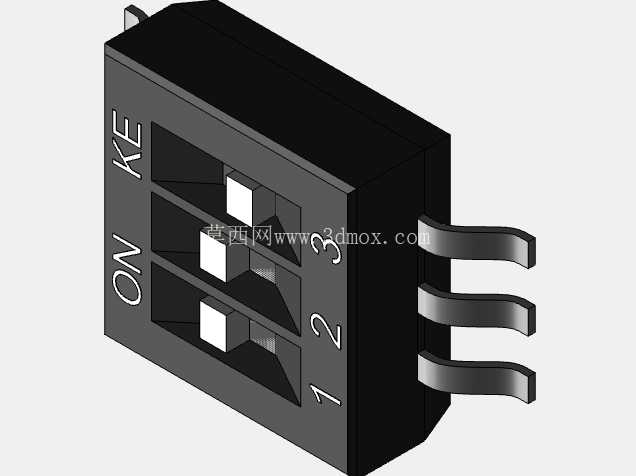

这款三位拨码开关的三维结构,是面向高密度PCB板载电路地址配置、功能通断切换场景开发的小型化控制元件,在车载电控单元、工业控制板卡、消费电子主板的小电流信号回路中应用十分广泛,区别于大电流电源开关,这类拨码开关仅负责毫安级信号回路的通断切换,不会承载主回路负载,因此结构设计上更侧重操作手感的清晰反馈、触点接触的长期可靠性,以及贴片焊接过程中的耐温抗变形能力。从实际安装边界来看,该元件本体长宽高尺寸控制在5.4*5.4mm区间,属于标准贴片式封装尺寸,引脚采用鸥翼型SMT贴装结构,引脚间距匹配常规PCB焊盘设计规范,能够适配现有SMT流水线的回流焊工艺要求,不需要额外定制钢网开孔尺寸,在PCB布局时仅需要预留对应6个焊盘位置以及本体上方不小于3mm的操作空间,即可满足生产装配与后期手动拨码操作的空间需求,不会和周边贴片电容、电阻等低矮元件产生空间干涉。从功能特性上看,三个独立拨杆分别对应三路独立信号回路的通断控制,每个拨杆具备明确的ON/OFF两个档位,拨杆表面做了防滑凸点处理,手动操作时借助指甲或者小型螺丝刀即可完成档位切换,档位切换时内部弹片会产生清晰的段落反馈,避免出现档位切换不到位导致的接触不良问题;本体侧面印刷的档位标识与数字编号,和内部触点回路一一对应,操作人员可以直接通过标识确认当前拨码状态,不需要额外对照原理图核对回路通断。设计过程中,首先围绕贴片焊接的工艺要求做了本体结构的耐温考量,基座采用耐高温工程塑料材质,能够承受回流焊阶段最高260摄氏度的高温冲击,不会出现基座变形、引脚移位的问题;内部触点采用镀金弹片结构,既保证了长期使用过程中的抗氧化能力,也能降低触点接触电阻,避免信号传输过程中出现压降过大或者接触断续的问题;拨杆和基座之间的配合间隙控制在0.05mm以内,既保证拨杆滑动顺畅无卡滞,也能避免焊接过程中助焊剂渗入本体内部造成触点污染。考虑到车载应用场景下的振动工况,内部弹片的预压力做了针对性优化,在常规车辆行驶振动频率下,不会出现拨杆跳档、触点瞬断的问题,拨杆切换力控制在1.5N到2.5N区间,既不会因为切换力过小导致误触碰移位,也不会因为切换力过大造成手动操作困难。本体顶部的拨杆开口做了微凸的挡边设计,能够减少日常使用过程中灰尘、助焊剂残留进入本体内部的概率,提升元件在非密封工控板卡上的长期使用寿命;引脚和基座的结合位置做了密封凸台结构,在回流焊过程中能够阻挡熔融焊锡通过引脚缝隙渗入本体内部,避免焊锡污染内部触点造成开关失效。从三维建模的细节来看,所有配合面的公差都按照电子接插件的常规公差等级设定,拨杆滑动行程、弹片压缩量都经过运动仿真验证,确保装配完成后每个档位的触点接触压力都处于合理区间,不会出现接触压力过大导致拨杆卡滞,或者接触压力过小导致接触电阻超标的问题;引脚的成型角度、共面度都严格匹配SMT贴装的工艺要求,共面度误差控制在0.1mm以内,避免贴装过程中出现虚焊、立碑等焊接缺陷。在实际选型应用中,这类三位拨码开关常被用于电控板卡的地址编码、功能模式选择,不需要额外外接编码旋钮或者跳帽,相比跳帽式配置结构,拨码开关的操作更加便捷,也不会出现跳帽脱落丢失的问题,在需要后期现场配置参数的电控设备中,能够大幅降低现场调试的操作难度,不需要拆开设备外壳即可完成参数配置调整。
