RM3100指南针卡什坦传感模块结构设计

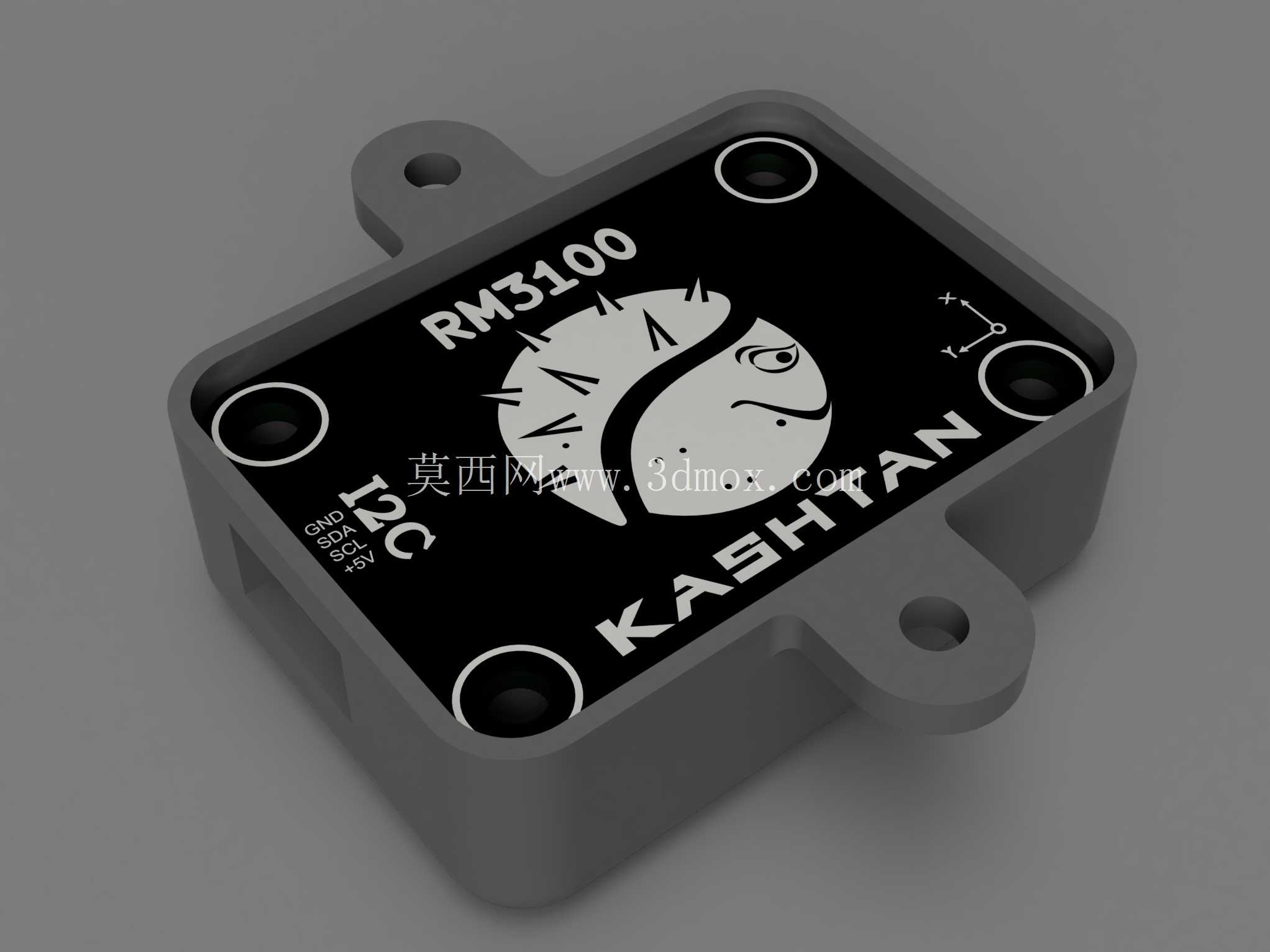

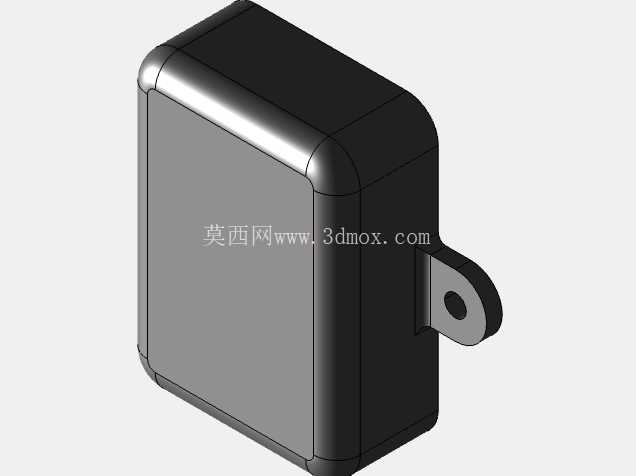

这款磁航向传感模块的结构设计，核心围绕小型化机载场景的安装适配需求展开，整体采用带安装耳的一体化壳体构型，主体为近似方形的基座结构，三个边角设置标准圆形安装孔位，单侧延伸出带单安装孔的固定耳，四个安装点位形成非对称稳定支撑结构，可适配不同安装面的孔位布局，避免安装时与周边机载器件产生空间干涉。壳体表面做平整化处理，预留丝印标识区域，清晰标注模块型号、通讯接口定义与安装方向参考标识，现场装配时可快速识别引脚定义与安装朝向，减少装调阶段的方向校准工作量。

从实际应用场景来看，这类磁航向传感模块多用于小型穿越机、无人飞行器的航向检测环节，为飞控系统提供实时地磁航向数据，支撑飞行器的航向保持、定向飞行功能实现。结构设计阶段充分考虑机载场景的振动工况，壳体壁厚做均匀化处理，边角位置做圆弧过渡，避免应力集中导致的壳体开裂问题，安装孔位周边做局部加厚处理，螺丝锁附时不会出现柱位断裂的情况，可适应飞行过程中的持续振动、瞬时冲击工况。模块内部预留足够的PCB安装空间，可容纳RM3100磁传感芯片及外围电路，壳体内部设置定位卡槽，PCB装配时可直接卡入定位，无需额外打胶固定即可实现电路板的稳定限位，减少装配工序。

接口端设置在壳体侧边，采用I2C通讯接口的引脚排布，引脚位置做防呆设计，避免接线时插反导致的模块损坏，接口周边做凸起防护结构，飞行过程中导线拉扯时不会直接作用在引脚焊盘上，提升接线可靠性。壳体上表面的方向标识与内部磁传感芯片的轴向严格对齐，安装时只需将壳体标识方向与飞行器机头方向对齐，即可减少初始校准的偏差量，降低外场校准的操作难度。安装孔位的孔径适配常用的M2/M2.5安装螺丝，孔位间距匹配主流飞控安装架的通用孔距，可直接适配现有装机支架，无需额外定制安装转接件。

设计过程中重点规避了磁干扰相关的结构问题，壳体采用非导磁的工程塑料材质，不会对内部磁传感器的检测精度造成干扰，安装耳的延伸方向避开磁传感芯片的核心检测区域，金属安装螺丝锁附后，金属件与传感芯片的距离满足磁干扰防护的安全距离要求，不会导致航向检测数据出现偏差。壳体整体高度控制在较低范围，装机后不会突出机身过多，减少飞行过程中的风阻影响，同时也能适配紧凑的机身内部安装空间，在狭小的设备舱内也可完成布置。壳体上下盖采用卡扣配合结构，接缝处做错位止口设计，可阻挡日常飞行中的灰尘、少量溅水进入模块内部，提升户外复杂环境下的使用可靠性，日常维护时可直接拆开壳体检查内部电路，无需破坏壳体结构。

从安装边界来看，模块主体方形区域的尺寸可覆盖常规磁传感模块的电路尺寸，延伸安装耳的长度经过反复校核，既保证安装时的操作空间，又不会过多占用周边设备的安装位置，在多设备堆叠的机身内部，可与电调、图传等设备保持合理的安全间距，减少其他电子设备对磁传感器的信号干扰。壳体表面的丝印区域采用凹陷设计，丝印标识不会因长期摩擦、剐蹭出现脱落，长期使用后仍可清晰识别模块参数与接口定义，方便后期维护检修时的器件识别。
