120V直流降压转换电路板结构设计

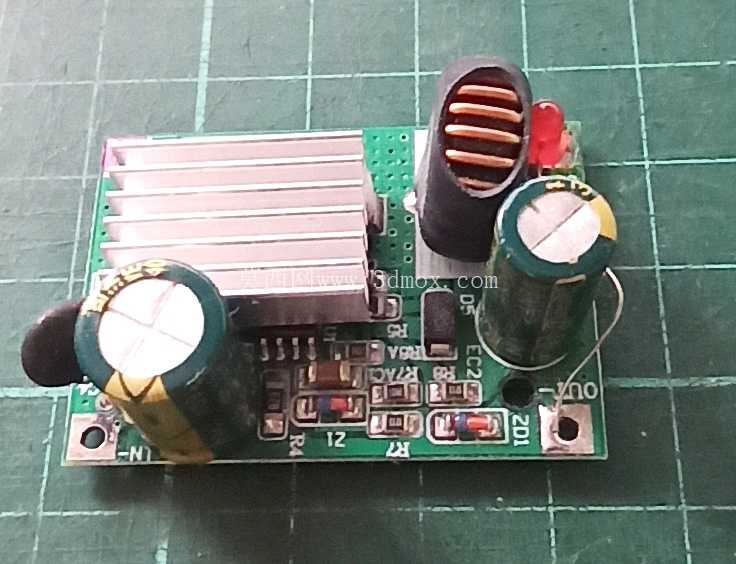

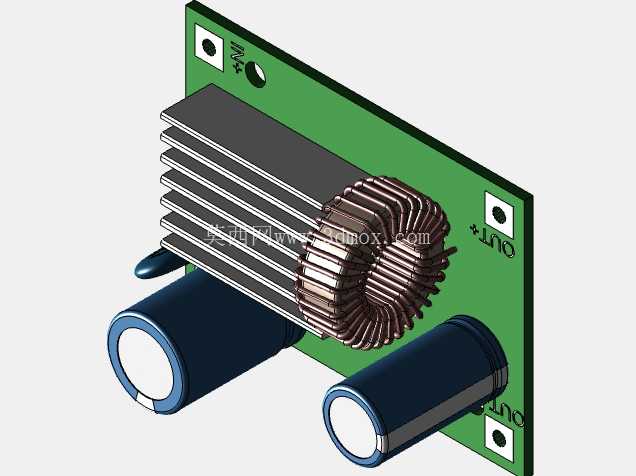

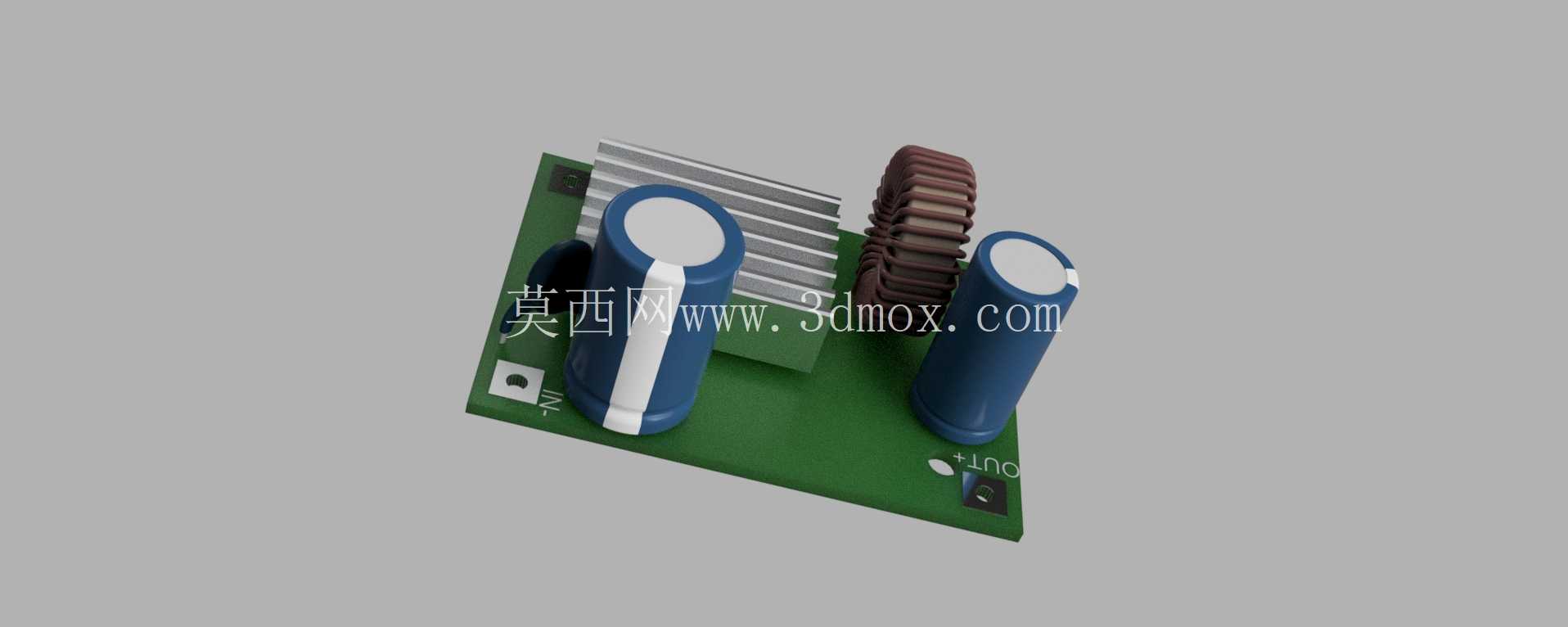

在工业现场供电、车载高压直流系统、分布式光伏直流组网等场景中，经常会遇到高压直流母线需要转换为低压直流给控制板、传感器、小型执行器供电的需求，这款120V输入的DC-DC降压转换板就是针对这类场景开发的硬件结构。从实际布线布局来看，板载的功率电感、大容量电解电容都预留了足够的爬电距离，输入端的高压区域和输出端的低压区域在PCB布局上做了明确的物理分隔，避免高压串扰影响低压侧供电稳定性。散热片直接贴合在主功率开关管和续流二极管的上方，通过导热硅脂填充接触间隙，在满负载输出工况下，能将核心功率器件的结温控制在器件允许的工作范围内，不需要额外加装风冷装置就能满足长时间连续运行的散热需求。板上预留的两个固定安装孔位于PCB对角位置，孔径适配常用的M3螺丝，安装时可以直接固定在设备内部的绝缘安装柱上，不需要额外设计定制安装支架，能大幅缩短设备内部电源部分的装配周期。输入端的电解电容选用了耐高压规格，容量匹配120V输入下的纹波电流要求，能有效吸收输入侧的电压尖峰，避免前端供电线路上的浪涌冲击损坏后级转换电路；输出侧的电解电容搭配高频陶瓷电容，能在负载动态跳变时快速提供电流补偿，保证输出电压的波动范围控制在工业设备允许的精度区间内。板载的红色电源指示灯直接并联在输出端，当模块正常输出电压时指示灯点亮，现场调试时不需要额外测量就能快速判断模块的工作状态，排查供电故障时能节省大量的检测时间。功率电感采用屏蔽式封装，能降低自身工作时的电磁辐射，避免对板载周边的敏感模拟信号线路造成干扰，在对EMC有要求的工业设备内部使用时，不需要额外增加金属屏蔽罩就能满足常规的电磁兼容要求。PCB板的走线宽度按照最大负载电流的载流量设计，大电流回路的走线做了铺铜加厚处理，降低走线本身的导通损耗，同时也能减少大电流走线上的压降，保证输出端电压的精度。从安装边界来看，整个模块的最高元件是顶部的电解电容，整体高度控制在常规工业设备内部的板间间距范围内，不会和周边安装的其他电路板产生结构干涉；PCB的边缘做了圆角处理，避免装配时锋利的板边划伤操作人员或者损坏周边的导线绝缘层。在实际选型使用时，需要注意输入端的正负极标识，板上丝印明确标注了输入和输出的极性位置，反接会直接损坏内部的功率器件；输出端的接线位置预留了足够的焊盘空间，既可以直接焊接导线引出，也可以焊接接线端子方便后期维护更换。这款降压模块的转换拓扑采用成熟的非同步降压结构，元器件选型都是工业级通用料件，后期维修替换时不需要采购特殊定制元件，能降低设备全生命周期的维护成本。在光伏汇流箱内部的辅助供电场景中，120V的直流母线电压可以直接接入模块，转换为12V或者5V给汇流箱内的检测模块、通讯模块供电，不需要额外布置低压供电线路；在电动叉车、工程车辆的车载电控系统中，车载高压直流电池组的电压经过该模块转换后，可以给车载的低压控制单元、GPS定位模块、状态采集传感器供电，替代传统的分立元件搭建的降压电路，提升供电部分的可靠性。
