直流降压转换电路板组件结构设计

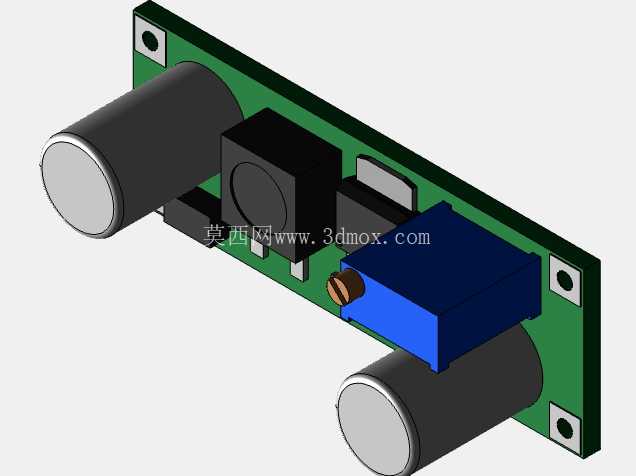

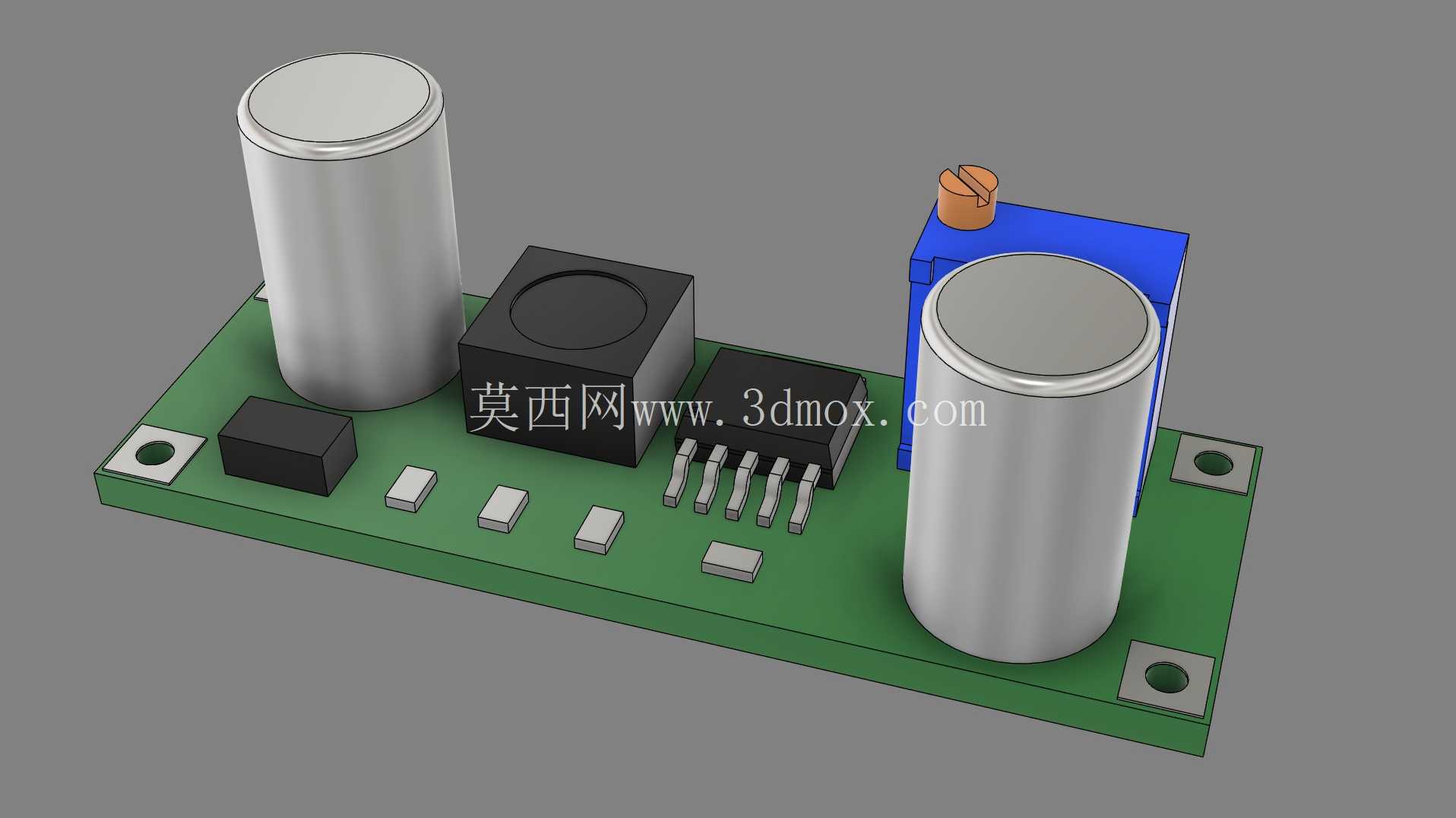

在低压直流供电系统的搭建过程中，不同功能模块的工作电压往往存在差异，从60V高压直流母线取电为15V等级的控制板、传感器、小型执行器供电时，就需要可靠的DC-DC转换单元完成电压变换，本次设计的直流转换板正是针对这类场景开发的硬件载体。从结构布局来看，整块PCB采用FR-4环氧玻纤基板，板边预留两个直径3.2mm的安装固定孔，孔中心距板边距离为2mm，可直接通过M3铜柱固定在设备内部的安装平面上，不需要额外设计转接支架，适配绝大多数工业控制盒、小型机电设备的内部安装空间。板上元件排布遵循功率回路最短原则，输入端的大容量铝电解电容紧贴电源输入焊盘布置，两个圆柱形铝电解电容分别承担输入滤波和输出滤波功能，容值匹配60V输入工况下的纹波抑制需求，电容本体高度控制在25mm以内，不会和设备内部的上层结构产生干涉。功率电感采用屏蔽式方形封装，布置在输入电容与转换芯片之间，缩短大电流走线长度，降低线路上的EMI辐射，电感旁的小型贴片电阻、电容按信号流向依次排布，反馈回路的走线宽度控制在0.8mm，避开功率走线区域，减少开关噪声对采样精度的影响。输出端的滤波电容同样采用直插铝电解结构，和输入端电容形成对称布局，兼顾焊接工艺性和滤波效果，板上的蓝色安规电容跨接在输入与地之间，用于抑制共模干扰，顶部的小型微调电位器用于输出电压的精细校准，可在小范围内调整输出电压值，适配不同负载的电压精度要求。设计过程中充分考虑了手工焊接与回流焊的工艺兼容性，所有直插元件的焊盘孔径匹配元件引脚直径，贴片元件的焊盘间距符合IPC标准，元件之间的安全间距满足60V工作电压下的电气间隙要求，不会出现高压爬电风险。板上的主转换芯片采用TO-220封装形式，预留了散热片安装位置，在满负载输出工况下，可通过加装小型散热片将芯片结温控制在安全范围内，不需要额外配置风冷结构。从实际应用角度出发，这块转换板可直接集成到光伏低压供电系统、小型电动车车载控制单元、工业现场分布式传感节点的供电回路中，替代传统的线性稳压方案，提升电压转换效率，降低发热损耗。安装时需要注意板底和金属安装面之间预留0.5mm以上的绝缘间隙，或者加装绝缘垫片，避免焊盘和金属结构短路，输入输出走线需要根据负载电流选择合适线径的导线，大电流回路的走线在PCB设计时已经做了加宽处理，可承载3A以内的持续输出电流。元件选型上全部采用工业级标准器件，工作温度范围覆盖-40℃到85℃，可适应多数工业现场的环境温度要求，板上没有设计额外的三防涂覆层，若应用在潮湿、多粉尘的场景，可在焊接调试完成后整体喷涂三防漆，提升环境适应性。整体结构没有采用异形板设计，矩形的板型在加工时可采用拼板工艺，降低PCB加工成本，直插元件和贴片元件的混合排布既兼顾了大电流元件的散热需求，也控制了整块板的整体厚度，板上最高元件为两端的铝电解电容，整体装配完成后的最大厚度为26mm，可嵌入到内部空间局促的小型设备壳体中。
