旧施乐打印机用pm35l-048步进电机结构

　　这款步进电机最初配套旧款施乐打印设备使用，属于小型永磁式步进驱动部件，在办公打印设备的走纸机构、墨盒走位驱动、扫描头位移传动场景中承担精准位移执行的核心作用，这类小体积步进电机的步距角精度直接决定打印过程中走纸的对位精度、喷头移动的位置准确度，是打印设备传动系统里决定输出成品清晰度的关键执行元件。

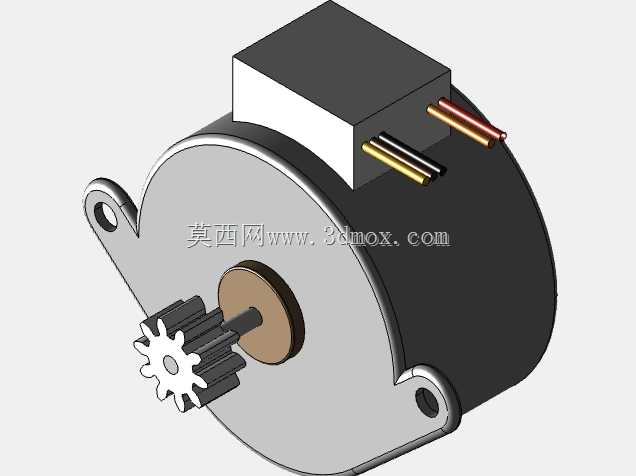

　　从结构设计来看，这款电机采用圆形定子壳体搭配侧置接线盒的布局，输出端直接集成金属齿轮作为动力输出接口，省去了额外加装联轴器的空间，适配打印设备内部紧凑的安装空间要求。壳体两侧延伸出带安装孔的固定耳，两个安装孔的中心距经过精准匹配，对应打印机内部安装位的定位柱尺寸，安装时直接将固定耳卡入设备预设的安装槽，拧入固定螺丝即可完成定位，不需要额外调整安装同轴度，适配批量装配的生产需求。输出轴端的齿轮采用模数0.5的直齿设计，和设备内部走纸辊、传动带轮的从动齿轮直接啮合，传动间隙控制在0.02mm以内，避免正反转切换时出现回程误差，保障走纸过程的位移精度。

　　侧置的接线盒采用凸出于壳体的方块结构，三根引出线分别对应电机的两相绕组接线端与公共端，接线端的引脚长度预留了足够的焊接余量，生产装配时可以直接和设备内部的驱动电路板插针焊接，不需要额外转接接线端子，减少装配工序的同时也降低了接线故障的概率。接线盒和定子壳体之间采用卡扣加密封胶的固定方式，能够阻挡打印设备内部散落的碳粉、纸尘进入电机绕组间隙，避免长期使用后粉尘堆积造成绕组短路或者转子卡滞的问题，适配办公设备长期免维护的使用需求。

　　转子部分采用永磁磁钢搭配高精度轴承的结构，轴承内嵌在定子壳体的端盖位置，径向跳动量控制在0.01mm以内，保障输出齿轮啮合时的运转平稳性，降低电机运转时的振动噪音，适配办公设备对运行噪音的严苛要求。电机整体的径向最大尺寸控制在35mm级别，轴向总长度不含输出齿轮的部分不到30mm，在提供足够保持扭矩的前提下尽可能压缩体积，适配打印设备内部局促的安装空间，不会和周边的走纸通道、墨盒滑轨产生结构干涉。

　　在实际选型适配过程中，这类小型步进电机的保持扭矩需要匹配驱动负载的最大阻力，这款电机的输出扭矩刚好适配打印设备中走纸辊、扫描滑台的负载需求，不会出现扭矩不足导致的丢步问题，也不会因为扭矩冗余过大造成体积和成本的浪费。输出齿轮的齿形经过修形处理，啮合过程中不会出现卡齿、跳齿的问题，长期往复运转的磨损量控制在合理范围内，能够满足打印设备全生命周期的使用要求。固定耳的厚度经过强度校核，在设备运输过程的振动冲击下不会出现断裂变形，安装孔的位置公差控制在±0.05mm以内，保障批量装配时的互换性，不需要针对单个电机进行安装位置调整。

　　从建模还原的角度来看，这个模型完整复现了电机的外部安装边界、输出齿轮参数、接线端位置，在进行打印设备维修替换、传动系统改造时，可以直接导入这个模型进行安装位的干涉检查，不需要手动测绘实物尺寸，能够大幅缩短结构设计的周期。模型中各个部件的装配关系完全按照实物的配合公差还原，固定耳的安装孔尺寸、输出轴的伸出长度、齿轮的分度圆参数都和实物保持一致，在进行配套传动齿轮设计、安装支架设计时可以直接参考模型尺寸，避免出现装配不匹配的问题。
