TOLL-8封装功率半导体器件三维结构

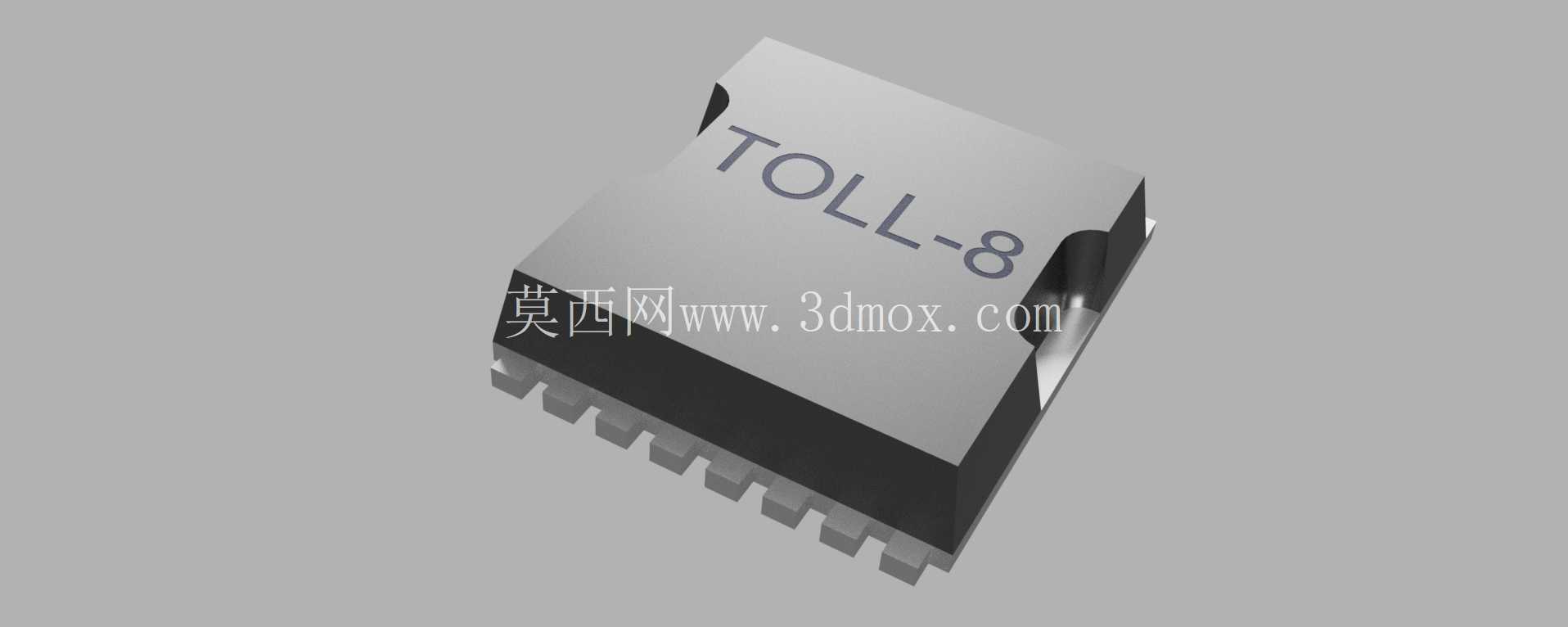

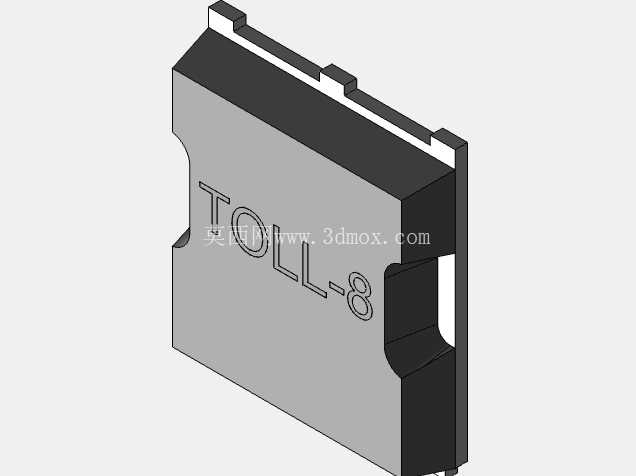

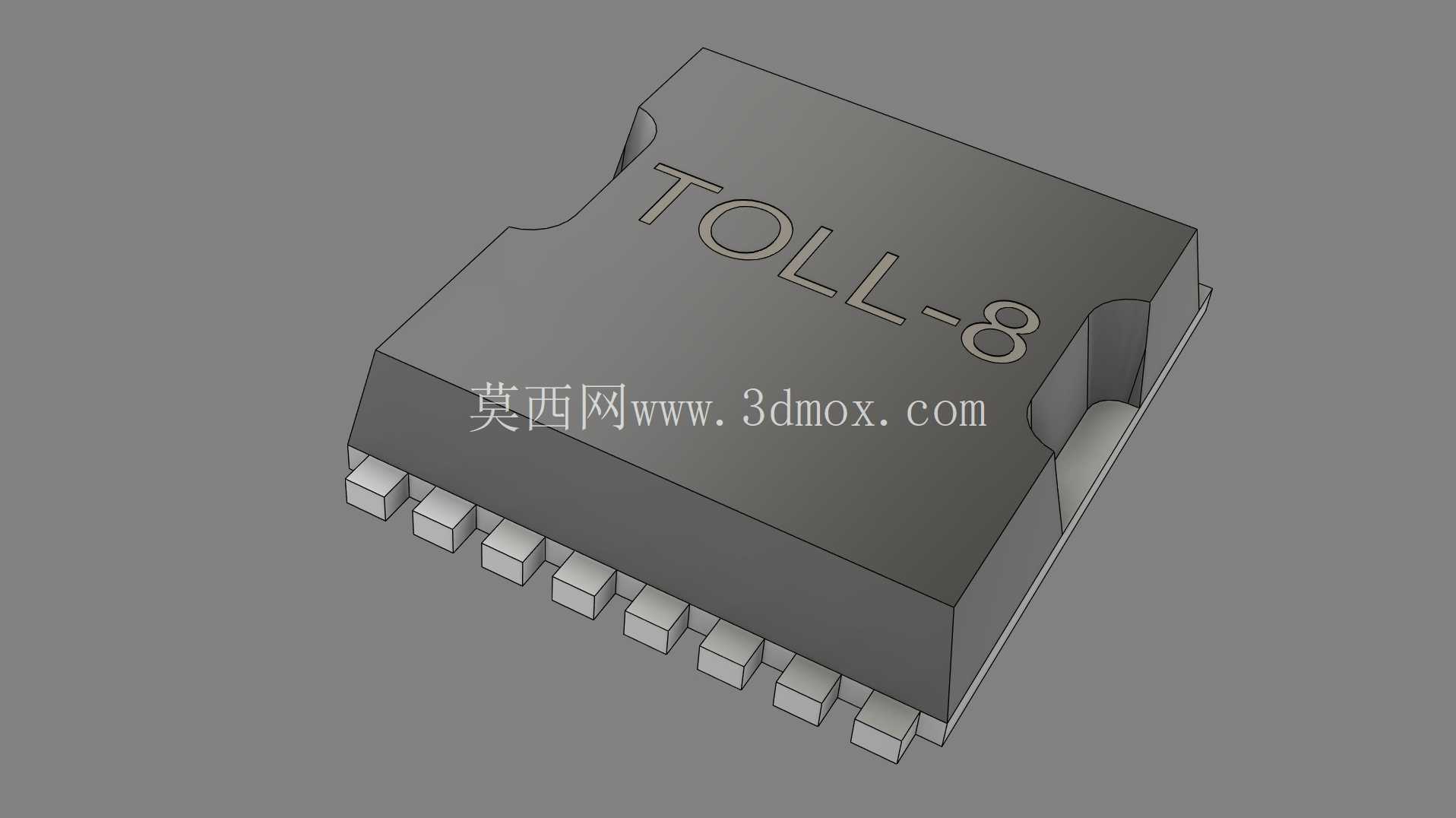

在车载功率电子、工业电源模块的PCB布局环节，TOLL-8封装的器件选型与结构匹配，直接决定了板级散热效率与组装良率，这类封装属于大电流表面贴装功率器件的主流封装形式之一，相比传统的TO-252、TO-263封装，在相同载流能力下占用的PCB投影面积更小，散热路径更短，适合高功率密度的电源设计场景。从结构设计角度看，该封装的主体采用塑封本体包裹内部芯片载片与键合结构，本体顶面印有清晰的封装标识，方便产线组装时的视觉识别与方向校验，避免反向贴装导致的器件烧毁问题。封装两侧的引脚采用鸥翼型成型设计，引脚共面度控制在贴片工艺要求的公差范围内，能够适配常规的SMT回流焊工艺，不需要额外的特殊治具即可完成贴装，引脚的排布间距经过标准化设计，兼容行业通用的焊盘尺寸规范，设计PCB时可以直接复用成熟的焊盘库，减少重复建模的工作量。封装底部的外露散热焊盘是整个结构的核心设计点，这个焊盘直接与内部芯片的载片相连，焊接时可以通过焊锡将芯片工作产生的热量直接传导到PCB的散热铜皮上，相比仅靠引脚散热的封装形式，热阻能够降低40%以上，在大电流工作场景下可以有效降低芯片结温，提升器件长期工作的可靠性。在建模过程中，需要重点关注几个关键尺寸边界：首先是塑封本体的长宽高尺寸，这个尺寸决定了器件在PCB上的占位空间，以及周边器件的安全距离，尤其是在高度受限的薄型电源设计中，本体高度的公差会直接影响外壳的装配干涉问题；其次是引脚的成型角度与伸出长度，这个参数直接关系到贴片时的引脚吃锡效果，如果引脚伸出长度过长，回流焊时容易出现引脚立碑、虚焊的问题，如果长度过短则会导致焊接强度不足，温度循环测试时容易出现引脚断裂；最后是底部散热焊盘的尺寸与位置，这个焊盘需要和PCB上的散热焊盘完全对齐，同时要预留合适的钢网开口尺寸，保证焊锡能够充分填充焊盘间隙，避免出现空洞影响散热效率。从实际应用场景来看，这类封装的器件通常用于车载DC-DC转换器、电机驱动模块、工业开关电源的功率回路中，工作时的持续电流可以达到几十安培，因此在结构设计时除了要考虑安装尺寸的匹配，还要考虑器件与周边散热结构的配合，比如是否需要在器件上方加装导热垫连接外壳散热，或者在PCB对应位置设计过孔阵列将热量传导到背面的散热片上。建模时还原的引脚倒角、塑封本体的脱模斜度这些细节，虽然不影响整体的尺寸匹配，但在做虚拟装配干涉检查、SMT贴装模拟的时候，这些细节能够提升仿真的准确度，避免实际生产时因为细节尺寸的偏差导致组装故障。另外，封装的定位标记设计在本体的一角，对应PCB焊盘上的一号引脚位置，这个标记的尺寸和位置也需要在模型中准确还原，方便后续生成装配图纸时标注极性，提醒产线操作人员注意贴装方向。在做整机的热仿真分析时，准确的封装模型可以帮助工程师更精准地划分热阻网络，计算不同工作工况下的器件温度分布，提前发现散热设计的短板，比如是否需要增加散热铜皮的面积，或者调整器件的布局位置远离其他发热元件。不同于插件类封装，TOLL-8作为全表面贴装器件，在建模时不需要考虑引脚穿孔的尺寸，但是需要重点关注引脚与焊盘接触区域的共面度，整个封装的所有引脚与底部散热焊盘需要处于同一个平面公差带内，否则回流焊时会出现部分引脚虚焊的问题，这个公差要求在模型的装配结构中也需要有所体现，方便后续做公差分析的时候调用。
