TPL0501数字电位器PCB模块三维结构

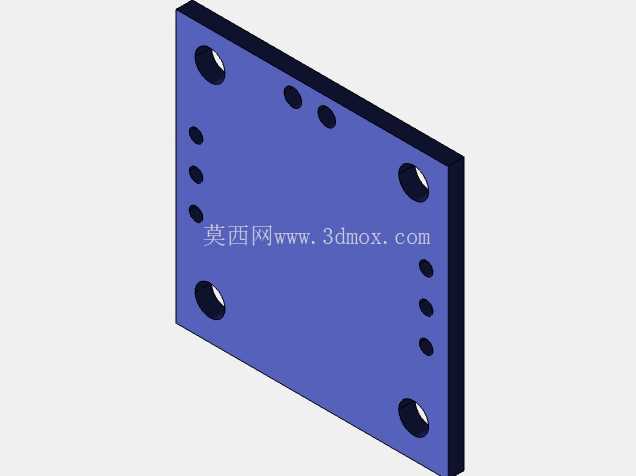

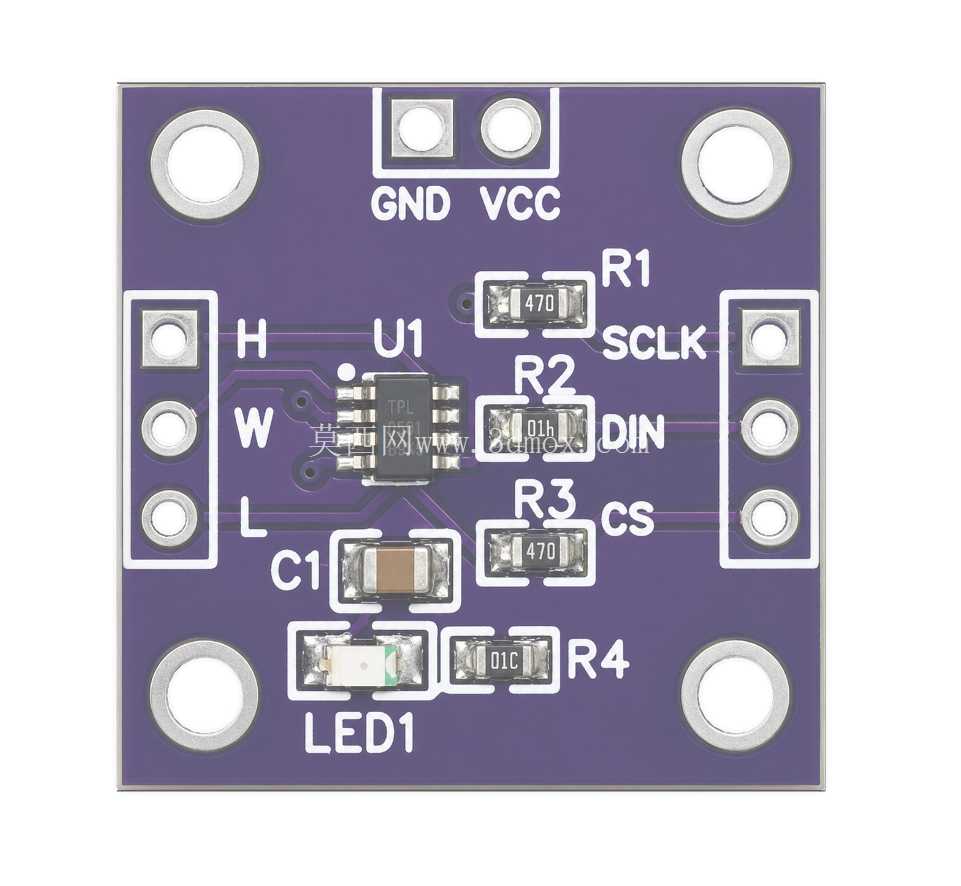

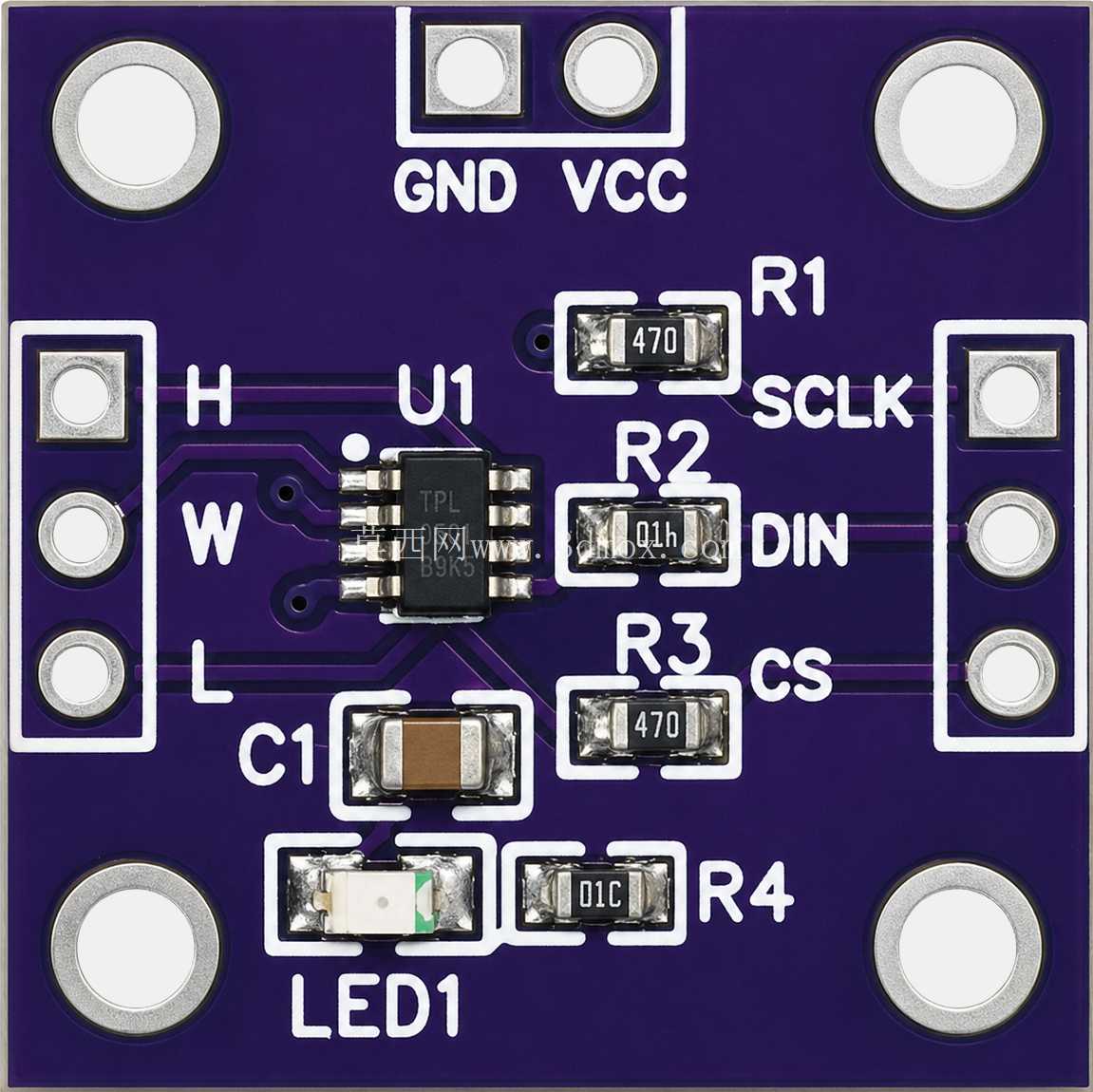

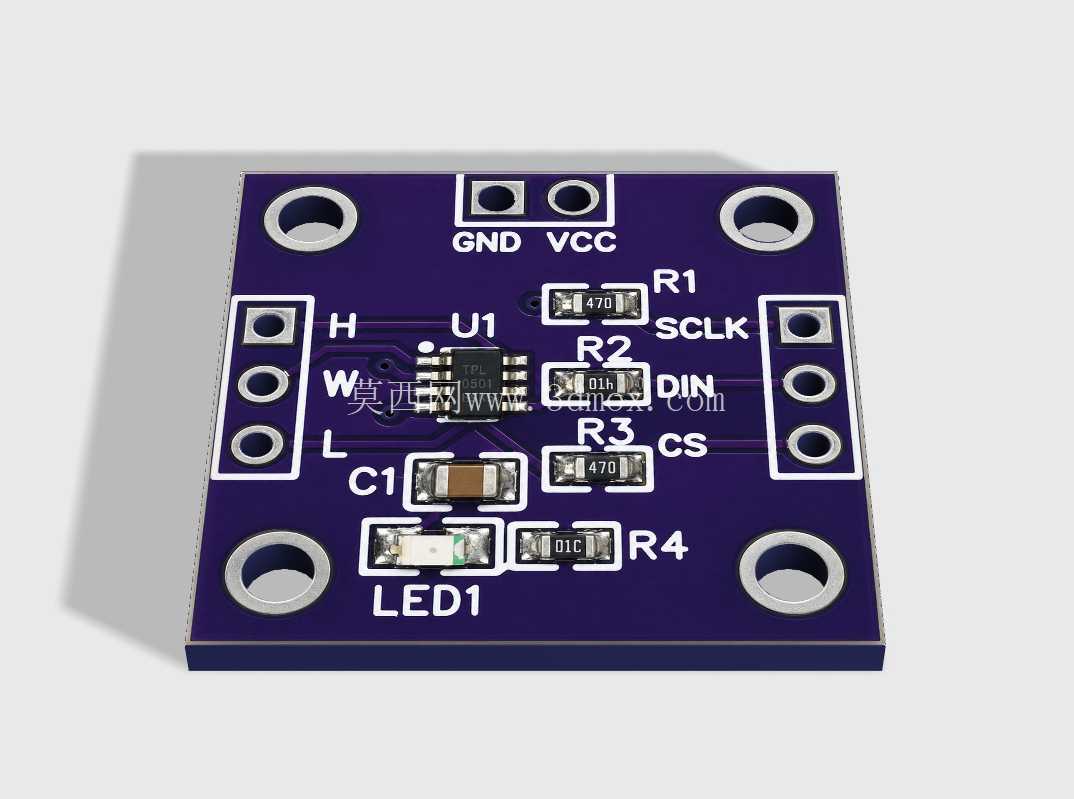

在做小型测试治具、嵌入式开发板配套外设的结构布局时，这类SPI接口的数字电位器分线模块是很常见的配套元件，很多做工业控制板卡、车载小信号调理电路的项目里，都会用到这类模块来实现可编程电阻调节，替代传统机械电位器完成校准、增益调整这类功能，避免手动调节带来的精度偏差和振动松脱问题。做这类小型电子模块的三维建模，核心不是复刻电路板上每一个走线细节，而是要把对外安装、对接的所有边界尺寸做准，保证在整机装配的时候不会和周边结构、接插件产生干涉。这个模块的核心板体是20mm见方的紫色PCB，四个角预留了标准的安装孔位，刚好适配M2规格的铜柱或者螺丝固定，在做治具层板、设备内腔的PCB安装位设计时，可以直接按照这个孔位坐标打固定孔，不需要反复核对实物公差。板上的对外接口分成两部分，一侧是电源与通讯排针，标注了GND、VCC、SCLK、DIN、CS的引脚定义，排针的伸出高度、焊盘的凸起高度都做了还原，在做上层盖板、屏蔽罩的间隙设计时，要把排针上方的插拔操作空间预留出来，不能让结构件挡住编程器或者杜邦线的插拔路径；另一侧是电位器的H、W、L三个信号端排针，对应电位器的高端、抽头、低端，这部分排针的位置和板上芯片U1的布局对齐，在做信号走线的结构避让时，要注意这几个引脚周边不要布置金属结构件，避免信号干扰。板上的阻容元件、LED指示灯的高度也做了写实还原，R1、R2、R3、R4这几个贴片电阻，C1贴片电容，还有LED1的发光管，它们的顶面高度都低于排针的顶端，所以在计算模块整体最大高度的时候，以排针的高度为基准就可以，不需要额外给阻容件预留顶部间隙，这一点在做紧凑堆叠的多层板结构设计时很重要，可以有效压缩设备的整体厚度。很多工程师在做电子项目的结构可视化时，容易忽略这类小模块的建模，要么直接用方块代替，导致后期装配时出现排针和外壳干涉、安装孔对不上的问题，要么把电路板上的丝印、走线做的过于精细，反而拖慢整体装配体的运行速度。这个模型的尺度拿捏就很适合工程使用，既还原了所有和装配相关的关键特征：安装孔位置、排针坐标、元件最大高度、板体轮廓，又没有冗余的细节，不管是导入到CAD装配体里做整机布局检查，还是做电子项目的外壳设计、安装位开孔，都能直接调用。在实际的车载小模块、工业传感器校准模块的设计里，这类数字电位器模块经常被直接焊接或者插接在主控板旁边，用来调整传感器的输出零点、信号放大倍数，相比直接把数字电位器芯片焊在主控板上，用这种现成的分线模块可以减少制版风险，调试的时候更换也更方便，对应的三维模型就需要准确还原它的所有外部尺寸，才能保证结构设计阶段就能预判所有装配问题，不用等到打样回来才发现空间不够或者孔位错位。另外板上的四个安装孔是对称布置的，不管是正装还是反装都可以固定，在做内部空间紧张的设备布局时，可以根据周边元件的位置灵活选择安装方向，模型里也保留了这个对称设计的特征，方便工程师在装配体里直接调整方向做布局验证。还有板上的VCC和GND引脚位置在板体的顶端，做电源走线的时候可以直接从顶部引线，不会和侧边的信号排针产生走线交叉，对应的结构设计里，走线槽的位置也可以对应布置在板体的顶端方向，让内部走线更规整。
