PCB板用M6规格THT焊接端子结构设计

在汽车电控单元的PCB板互连设计中，板载大电流接线端子的可靠性直接决定整套电控系统的载流稳定性与抗振寿命，这款M6规格的THT焊接端子，正是针对车载PCB板240A以内大电流接线场景开发的冲压结构件。从实际装车应用来看，这类端子主要用在新能源车载充电机、低压配电盒、BMS从板的功率回路接线位置，替代传统的导线直焊方案，解决大电流焊点长期受振动出现虚焊、载流不足发热的问题。

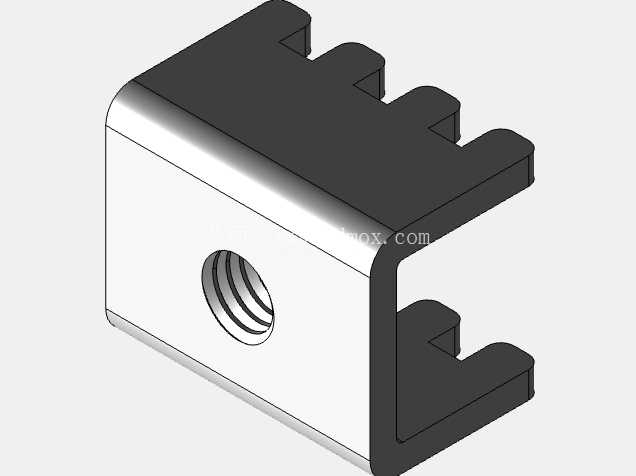

设计之初首先要平衡三个核心约束：一是PCB板的安装空间边界，端子整体卡装后突出板面高度控制在13mm以内，避免与上层壳体、相邻元器件产生干涉；二是焊接后的抗剥离强度，端子底部设计了四个对称的插装焊脚，插脚宽度与PCB板1.6mm标准板厚的安装孔间隙控制在0.15mm，过波峰焊时焊锡能充分浸润插脚与孔壁，每个插脚的焊接拉力能达到80N以上，满足车载设备GB/T 28046标准中的振动冲击要求；三是螺纹连接的可靠性，端子主体采用U型抱合结构，侧壁的M6螺纹孔采用翻边攻丝工艺，螺纹有效啮合长度达到6mm，配合M6螺栓接线时，能承受5N·m的锁紧扭矩不出现滑牙、结构变形，翻边位置的圆角过渡设计能分散螺栓锁紧时的应力，避免长期应力集中导致的侧壁开裂。

从冲压工艺的实现逻辑来看，这款端子采用连续模级进冲压生产，带料先完成插脚的冲裁、预弯，再进行主体U型结构的多次折弯，最后完成螺纹孔的翻边与攻丝，折弯位置的内R角设计为0.3mm，既避免折弯时材料出现裂纹，又能保证折弯后尺寸的一致性，量产时的关键尺寸CPK值能达到1.33以上，满足汽车零部件的批量一致性要求。端子的插装导向设计也做了针对性优化，每个焊脚的端部做了15度的导向斜角，自动插件机作业时能顺利导入PCB安装孔，不会出现插脚顶弯、插装不到位的问题，插装后端子与PCB板面的贴合间隙控制在0.1mm以内，过波峰焊时不会出现浮高、倾斜的问题。

在载流性能设计上，端子主体采用T2紫铜镀锡材质，整体导电截面积达到24mm²，在环境温度85℃的工况下，持续通过240A电流时的温升不超过45K，满足车载电控设备的温升要求，表面镀锡层厚度控制在5μm以上，既能防止铜基体氧化，又能提升焊锡的浸润性，保证焊接可靠性。端子顶部的卡槽结构是为了适配自动化产线的吸嘴取料设计，平面度控制在0.05mm以内，真空吸嘴取料时不会出现漏气、掉件的问题，适配SMT+波峰焊的混合生产工艺。

实际选型应用时需要注意几个安装边界：一是PCB上对应的安装孔位置要避开板上的走线路径，高压走线宽度要匹配端子的载流能力，避免走线过窄导致局部发热；二是端子周围3mm范围内不要布置高度超过10mm的元器件，给螺栓锁紧预留足够的操作空间；三是配套的螺栓锁紧扭矩要严格控制在4-5N·m区间，扭矩过大容易导致螺纹滑牙或者端子变形，扭矩过小则会导致接触电阻过大，长期工作时出现发热烧蚀的问题。另外在三维建模阶段，要重点验证端子与PCB板、接线螺栓、相邻元器件的干涉情况，尤其是U型结构的内侧空间，要保证接线鼻能完全放入，接线后导线的弯曲半径满足线缆的最小弯曲要求，避免导线长期受应力出现断线问题。

从结构可靠性验证的角度，这类端子需要完成温度冲击、振动、盐雾、机械寿命等多项测试，-40℃到125℃的温度循环1000次后，焊接位置的电阻变化率不超过10%，随机振动20g加速度下不出现焊点开裂、端子松动的问题，盐雾测试48小时后不出现基体腐蚀，这些性能要求都在结构设计阶段通过材料选型、结构优化做了前置考虑，比如折弯位置的应力释放槽设计，能抵消温度循环时不同材料热膨胀系数差异带来的应力，避免焊点长期受应力出现疲劳开裂。
