八通道RGBLED驱动模块白色长条形结构

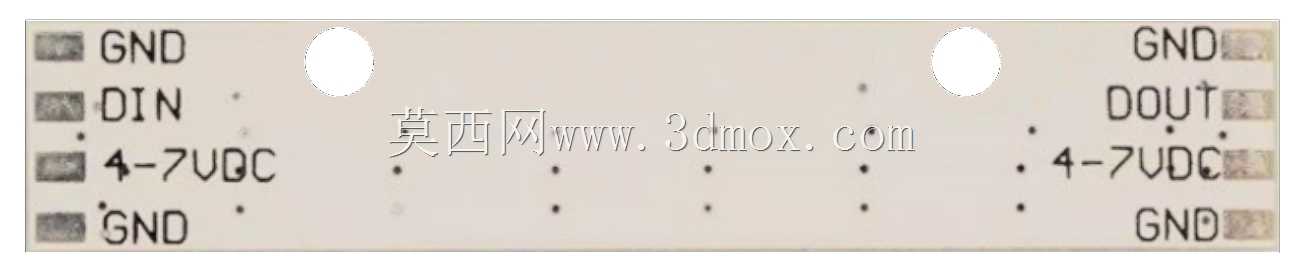

　　在小型智能交互装置、桌面氛围照明系统、创客DIY电子项目的结构适配环节，经常会遇到市售标准LED驱动模块尺寸与安装腔体不匹配的问题，这款八通道RGBLED驱动模块的白色长条形变体，正是针对这类非标准安装场景设计的结构适配方案。不同于市面常见的标准Neopixel类驱动板尺寸，该模块整体采用54mm×10mm的窄长外形设计，能够嵌入宽度仅10mm的狭长安装槽内，适配各类窄边框装饰件、细长型灯条外壳、小型机械臂末端指示结构的安装需求，解决了标准模块宽度过大无法装入窄腔的痛点。从结构设计逻辑来看，模块整体采用平直矩形轮廓，板体边缘预留了两个对称的圆形安装定位孔，孔位位置避开了板载元件的焊接区域，

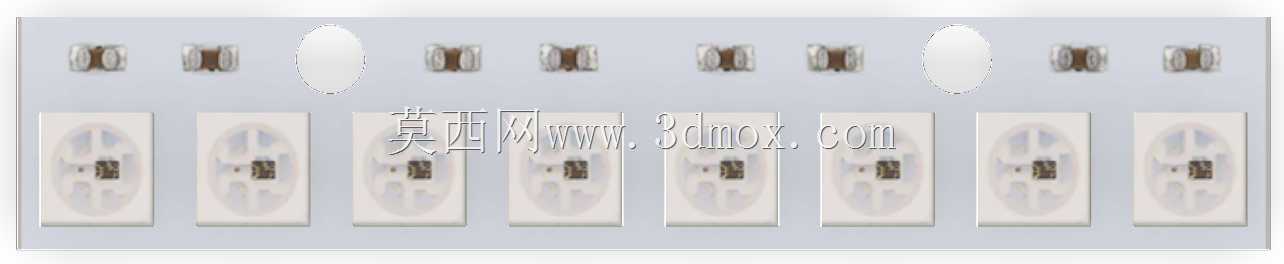

　　安装时可通过M2规格的螺丝直接将模块固定在安装基座上，无需额外设计转接固定件，减少装配环节的零件数量。板载的8颗RGBLED灯珠沿模块长度方向等距排布，每颗灯珠对应独立的驱动通道，可实现单颗灯珠的独立色彩控制，满足渐变、流水、定点指示等多种灯光效果的输出需求，灯珠上方预留了匀光罩的安装卡位，可搭配乳白色柔光罩使用，避免灯珠直射产生的眩光问题。在实际选型应用中，这类窄长型驱动模块常被用于小型3D打印设备的状态指示条、桌面摆件的氛围光源、模型沙盘的灯光点缀、小型自动化设备的工位状态提示等场景，由于其宽度仅10mm，能够嵌入设备外壳的拼接缝隙、型材的槽道内部、装饰件的预留窄槽中，不会占用设备内部过多的安装空间。设计该结构模型时，

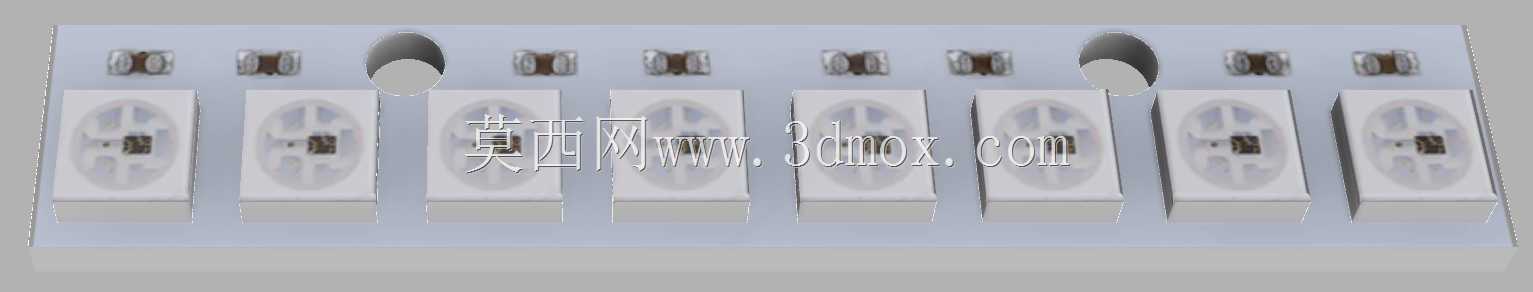

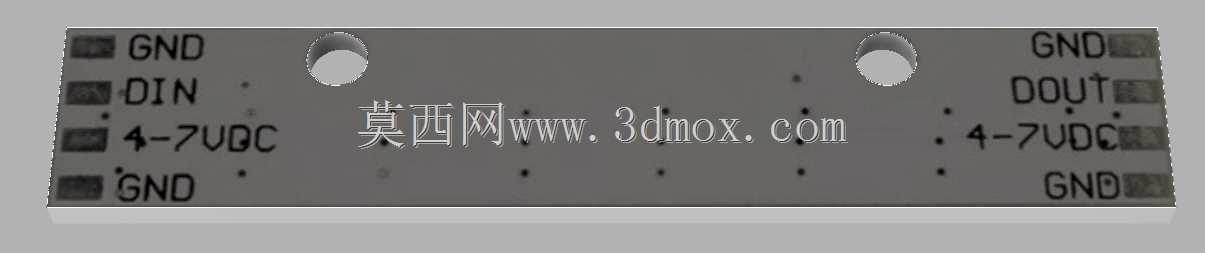

　　重点还原了板载元件的实际高度差，包括驱动芯片、电容电阻、LED灯珠的凸起高度，确保模型导入装配体后能够准确验证安装间隙，避免出现装配时元件与外壳发生干涉的问题；同时定位孔的孔径、孔边距都按照实际硬件的安装尺寸还原，可直接用于安装结构的开孔定位，减少实物打样的试错成本。模块的接线端设置在板体一端，出线方向沿模块长度方向延伸，适配狭长腔体内部的走线布局，不会因为接线弯折占用额外的宽度空间，进一步提升了窄空间安装的适配性。对于结构设计人员而言，这类非标准尺寸电子模块的三维模型，能够有效提升电子结构协同设计的效率，在外壳设计阶段就准确匹配模块的安装边界，避免后期硬件改版或者外壳重新打样造成的成本浪费，尤其适合小批量定制化电子装置的开发环节使用。
