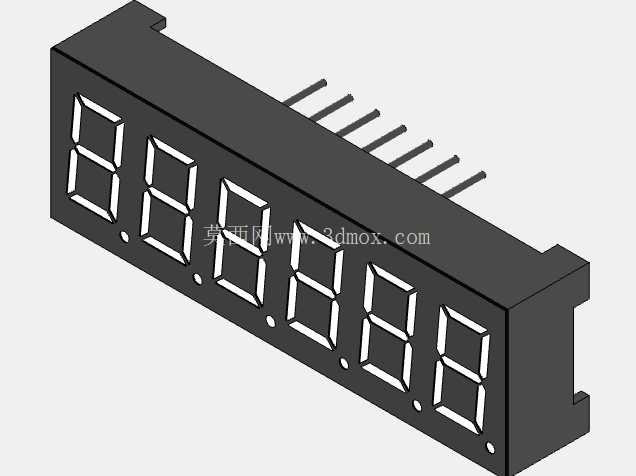

六位七段0.36英寸LED数码显示模块结构设计

在工业控制人机交互面板、小型家电数显单元、测试仪器示数模块、车载辅助显示终端的设计选型中，直插式多位LED数码管是应用频次极高的基础显示部件，本次呈现的六位七段0.36英寸LED显示模块结构，完全贴合常规直插封装的安装与使用需求，可直接适配各类小尺寸数字显示场景的结构预留空间。从实际工程应用的角度出发，这类数码显示模块的核心作用是通过七段发光段的组合点亮，实现0-9阿拉伯数字以及少量自定义字符的静态或动态显示，相比点阵显示模块，它的驱动逻辑更简单，功耗更低，在仅需要数字示数的场景下，结构占用空间更小，成本控制优势明显，常见于温控器示数区、计数器显示端、小型电源电压电流显示位、电子秤读数区等不需要复杂图形显示的设备部位。

在结构设计思路上，这款模块采用一体化黑色塑壳封装，将六组独立的七段发光芯片整合在同一壳体内，避免了多颗单位数码管拼接时的段面不齐、安装定位偏差问题，壳体表面的每一位显示区域都做了内凹的段码限位，既可以固定内部发光芯片的位置，也能在表面加装滤光片时提供定位基准，减少外部环境光对显示对比度的干扰。模块背部采用单排直插引脚设计，引脚间距遵循标准2.54mm排距规范，可直接匹配通用PCB板的孔位设计，不需要额外做转接板处理，引脚长度预留了常规波峰焊的吃锡深度，同时兼顾手工焊接的操作空间，引脚排布按照段码公共端、段选信号的常规逻辑排序，适配市面上绝大多数通用数码管驱动电路的布线逻辑，减少硬件工程师的布线调整工作量。

从外形尺寸与安装边界来看，0.36英寸的字高决定了模块的整体宽度适配六位数字的横向排布需求，壳体厚度控制在常规直插元件的标准范围内，安装时不需要在PCB板上预留额外的沉台空间，壳体两侧的定位凸台可以卡在面板开孔的边缘，配合背面的引脚焊接固定，即可实现模块与面板的齐平安装，避免显示面凹陷或突出过多影响操作面板的整体平整度。显示面的每一位数字下方都预留了小数点发光位，可根据实际使用需求选择点亮对应位的小数点，实现小数位示数、状态标识等扩展功能，不需要额外增加独立的指示灯元件。

在结构细节处理上，塑壳的边缘做了微小的倒角处理，避免生产组装过程中锋利边缘划伤操作人员或损坏周边线材，壳体与内部PCB的配合采用卡扣式设计，不需要额外打胶固定，既提升了生产组装的效率，也方便后期维修时的拆解更换。模块的发光段采用均匀散光设计，避免单段发光时出现亮斑或明暗不均的问题，在常规室内光照环境下，可视距离能够覆盖3-5米的操作观察范围，完全满足工业设备、民用小家电的日常使用观察需求。不同于贴片封装的数码管，这款直插式结构的模块抗振动性能更好，在存在一定振动的工业设备场景下，焊接点的受力更小，长期使用的可靠性更高，不会因为设备运行的持续振动出现引脚脱焊、显示接触不良的问题。

针对不同的安装场景，这款模块的结构设计也预留了足够的适配空间，如果需要在面板外侧加装透明防护镜片，模块显示面与面板表面的高度差可以通过调整安装定位凸台的卡入深度来适配，不需要额外修改壳体结构。在进行三维建模时，所有的尺寸参数都严格遵循行业通用的封装规范，引脚位置、壳体外形、显示区域的相对位置都和实际量产元件完全一致，结构工程师在进行设备面板设计、PCB布局时，可以直接调用该模型进行装配干涉检查，提前预判安装时可能出现的空间冲突问题，减少打样阶段的结构修改次数，缩短产品开发的周期。
