ElectrodyneA5000离散运算放大器安装结构

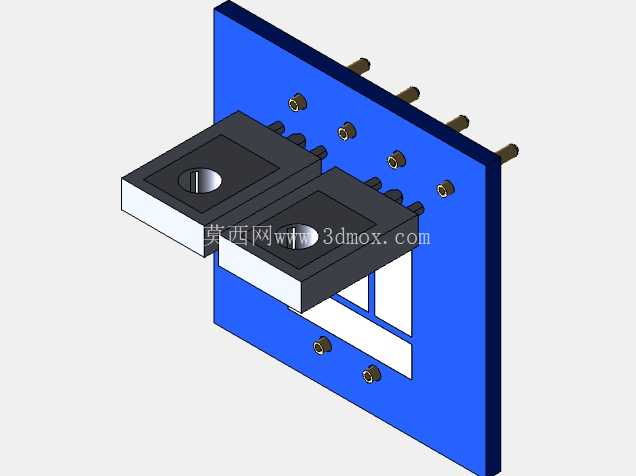

在工业控制板卡、精密测试仪器、音频处理设备的电路布局阶段，这类离散运算放大器的安装结构往往是容易被忽略但直接影响整机可靠性的细节，很多初入行的结构工程师在做PCB配套安装件设计时，常因为忽略元件的实际安装边界、引脚伸出长度、固定孔位公差，导致后期板卡组装时出现元件干涉、固定不牢、引脚应力过大断裂的问题。这款离散运算放大器的安装结构，在设计时首先匹配了同封装规格元件的占用空间基准，安装基板采用直立式安装布局，基板上预设的多组固定螺孔完全对应元件本体的安装点位，螺孔的位置公差控制在±0.1mm范围内，既可以满足单颗元件的固定需求，也支持同规格双元件并排安装的布局，适配不同通道数的电路设计需求。从实际应用场景来看，这类安装结构多用于需要将运算放大器模块独立固定、远离板上大功率发热元件的电路场景，比如高精度信号采集设备的前端放大模块安装，通过直立基板将元件抬离PCB主平面一定距离，既可以减少板上其他元件的电磁干扰对运算放大器精度的影响，也能优化元件周围的空气流通路径，提升长时间工作下的散热效率。设计过程中，安装基板的厚度选取充分考虑了引脚伸出后的焊接余量，基板背面伸出的引脚长度严格匹配PCB板厚与焊盘高度，避免引脚过长导致焊接后残留应力，或是引脚过短无法形成可靠焊点。元件本体与安装基板之间的贴合面做了平整度处理，固定螺柱的高度统一，确保元件安装后不会出现倾斜，避免引脚受力不均。从安装边界来看，整个安装组件的横向占用空间与同封装规格的API2520元件完全一致，工程师在做板卡布局时可以直接套用现有封装的占位尺寸，不需要重新调整板上的元件间距，双元件并排安装时的中心距也符合通用电路布局的安全间距要求，相邻元件之间预留了足够的走线空间，不会出现布线困难的问题。固定螺孔的位置避开了元件下方的PCB走线区域，安装时螺丝不会压伤板上线路，基板边缘的倒角处理也避免了组装时划伤操作人员或是相邻的线材。在实际设备运行过程中，这类安装结构可以有效缓冲设备振动带来的元件位移，尤其是在车载电子、工业现场设备这类存在持续振动的使用场景中，相比直接将元件焊接在PCB上的安装方式，带固定基板的安装结构能大幅降低引脚脱焊、元件松动的故障概率。设计时还考虑了元件的替换兼容性，只要是相同占用空间、相同固定孔位的运算放大器模块，都可以直接安装在这个基板上，不需要重新修改安装结构，提升了板卡的元件适配灵活性，减少了后期物料替换时的结构改造成本。整个结构没有多余的冗余设计，所有的尺寸设计都围绕元件可靠固定、安装便捷、兼容现有布局这几个核心需求展开，没有为了外观增加不必要的结构件，既控制了整体重量，也降低了加工难度，适合批量生产时的加工与组装。
