方形法兰安装式SO-45模拟电压表结构设计

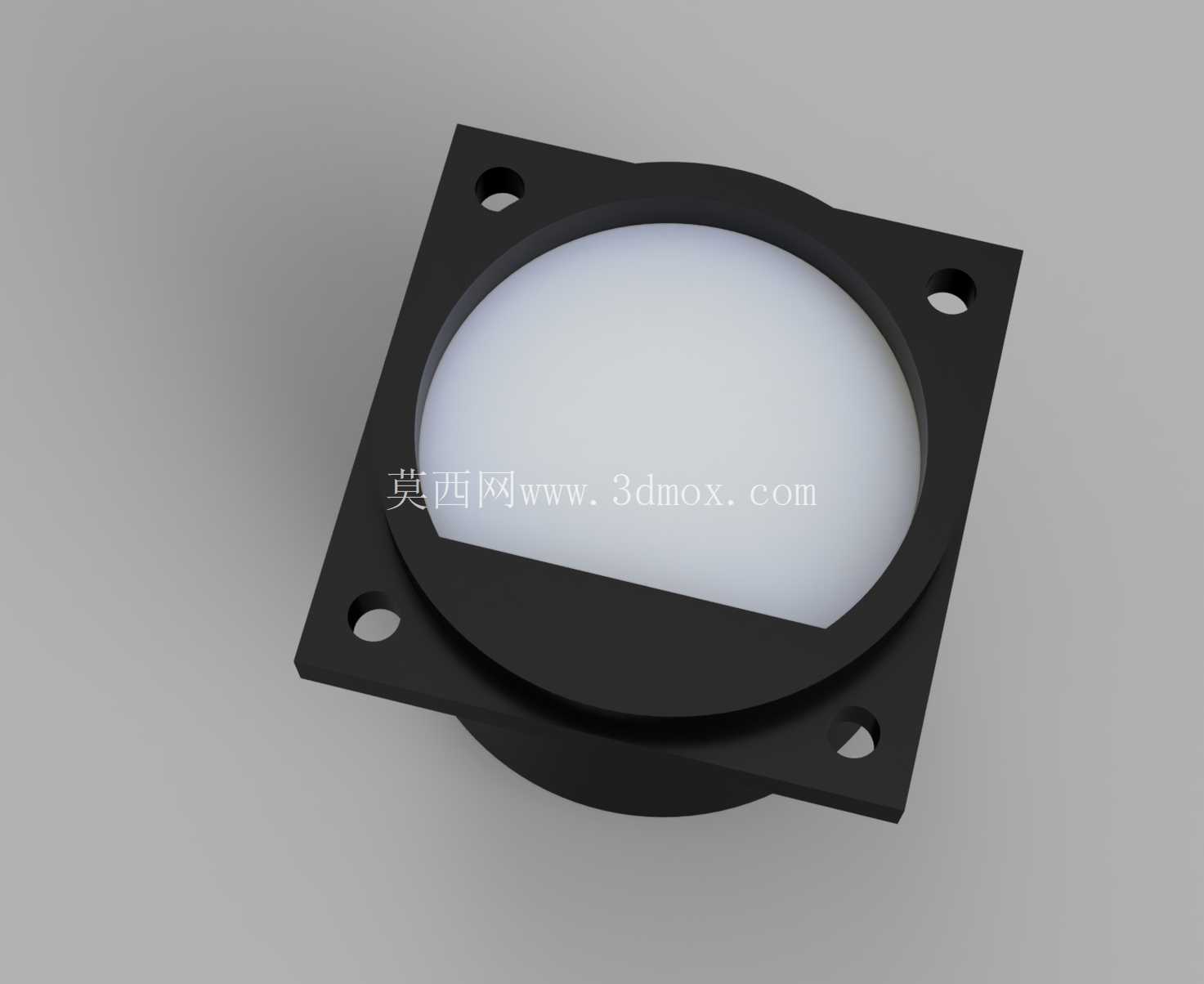

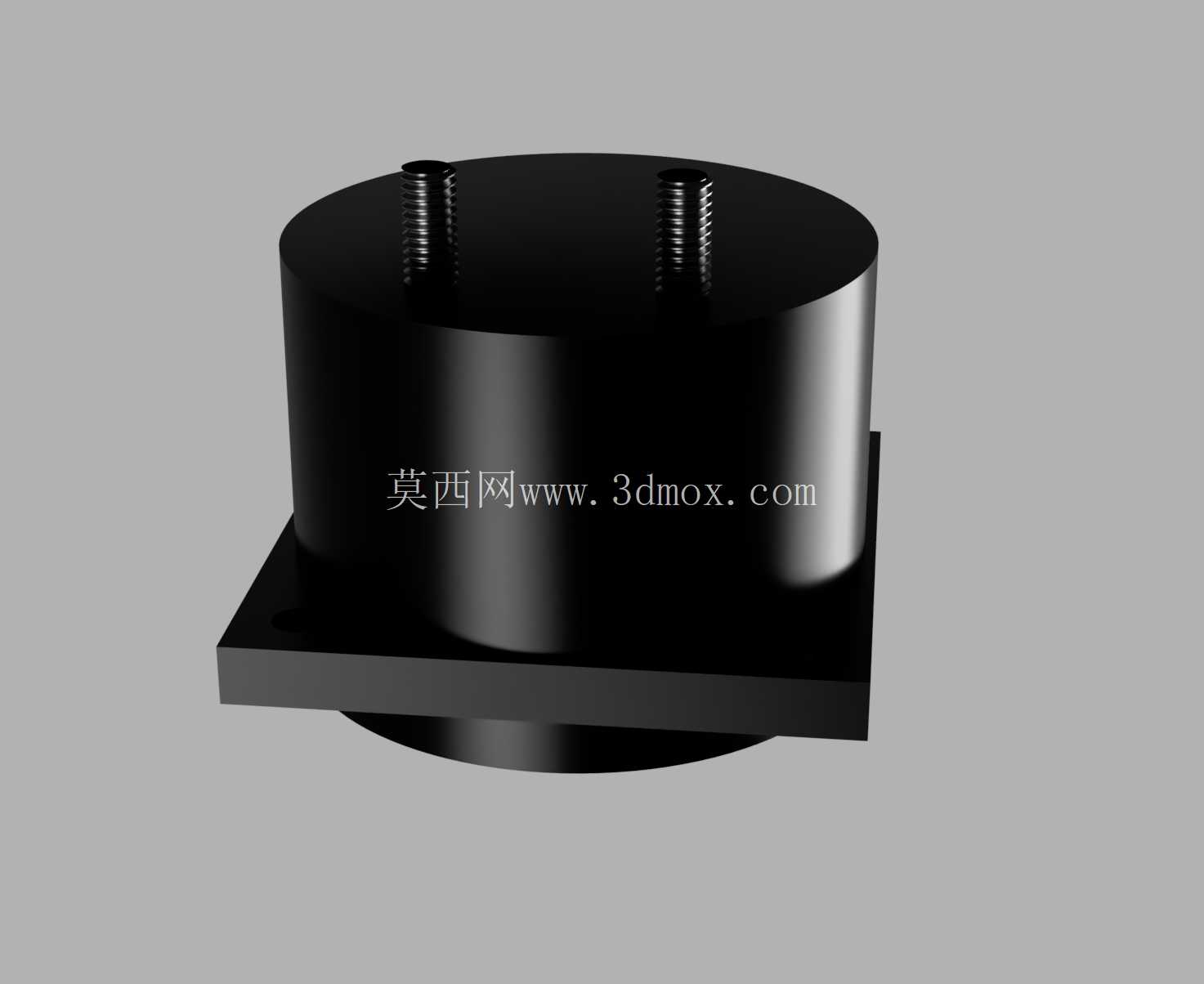

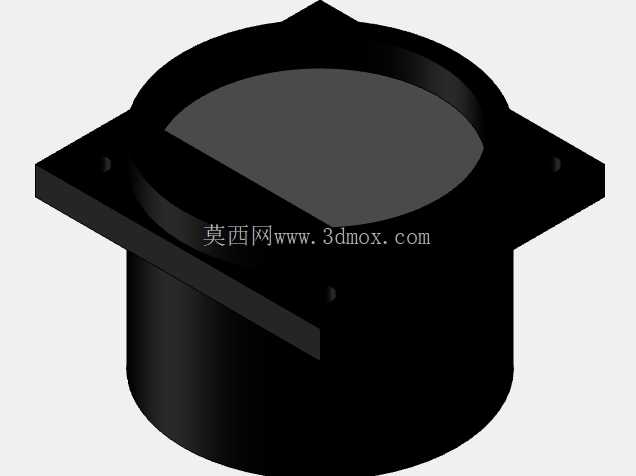

这款模拟电压表采用方形法兰安装结构，是工业电控系统、车载配电回路、小型设备操作面板中常用的电压指示元件，主要用于实时直观显示回路直流或交流电压数值，无需额外供电即可通过表头内部磁电机构带动指针偏转，完成电压参数的就地指示，适合在设备调试、日常巡检过程中快速判断供电回路的电压状态，避免因电压异常导致的设备损坏或功能失效。从结构设计来看，主体采用方形安装基座配合圆形表头显示区的布局，四个角位预留了标准安装通孔，可直接通过螺丝固定在设备面板的预留开孔上，安装时无需额外设计复杂的固定支架，仅需在面板上开出对应尺寸的圆形过孔与四个螺丝定位孔即可完成装配，安装边界清晰，适配厚度1-3mm的金属或非金属面板，安装后表头正面与面板表面齐平，既不会突出过多影响操作空间，也不会凹陷过深导致读数困难。表头正面的显示区域做了内凹式防护设计，外圈的黑色遮光边框可以减少环境杂光对读数的干扰，即使在车间强光照明或者户外弱光环境下，也能清晰辨识指针位置与刻度数值，显示面采用半透明磨砂材质，既可以保护内部的刻度盘与指针结构，避免日常操作中的磕碰、灰尘侵入，也能减少表面反光带来的读数误差。设计过程中充分考虑了工业场景的使用需求，整体外壳采用阻燃工程塑料注塑成型，具备良好的绝缘性能与抗冲击能力，能够适应电控柜内的温湿度变化，不会因为长期通电发热出现形变，也能抵御常见的油污、粉尘侵蚀，背部的接线端子采用隐藏式布局，接线完成后导线不会突出于安装面后方过多，方便电控柜内部的线束排布，不会与其他电气元件产生干涉。在实际选型应用中，这类表头常被集成在小型充电机、直流电源设备、车载配电盒、实验测试台的操作面板上，相比数字式电压表，它的指针偏转过程可以直观反映电压的波动趋势，操作人员无需读取具体数字就能快速判断电压是否处于正常区间，尤其适合需要快速判断设备状态的现场操作场景。结构建模时重点还原了安装法兰的孔位精度、表头显示区的配合间隙，以及外壳的拔模斜度，四个安装孔的位置度公差控制在合理范围内，确保批量生产时能够顺利与面板开孔适配，不会出现安装错位的问题，法兰与圆形表头的过渡区域做了圆角处理，既可以减少注塑过程中的应力集中，也能避免安装时锐角划伤操作人员。表头的整体厚度控制在紧凑范围内，背部的机芯容纳区做了合理的空间预留，既可以容纳磁电式表头的核心线圈、游丝、指针组件，也不会因为厚度过大占用过多的柜内安装空间，对于内部空间紧张的小型设备来说，这种紧凑结构能够有效降低整体布局难度。从使用可靠性角度出发，外壳的拼接缝隙做了错位止口设计，能够阻挡大部分粉尘与溅水，适配工业现场的常规使用环境，正面的透明护盖与边框采用卡扣式配合，后期如果需要更换刻度盘或者调校指针，无需完全拆卸整个表头，仅需撬开正面护盖即可完成操作，降低了后期维护的难度。
