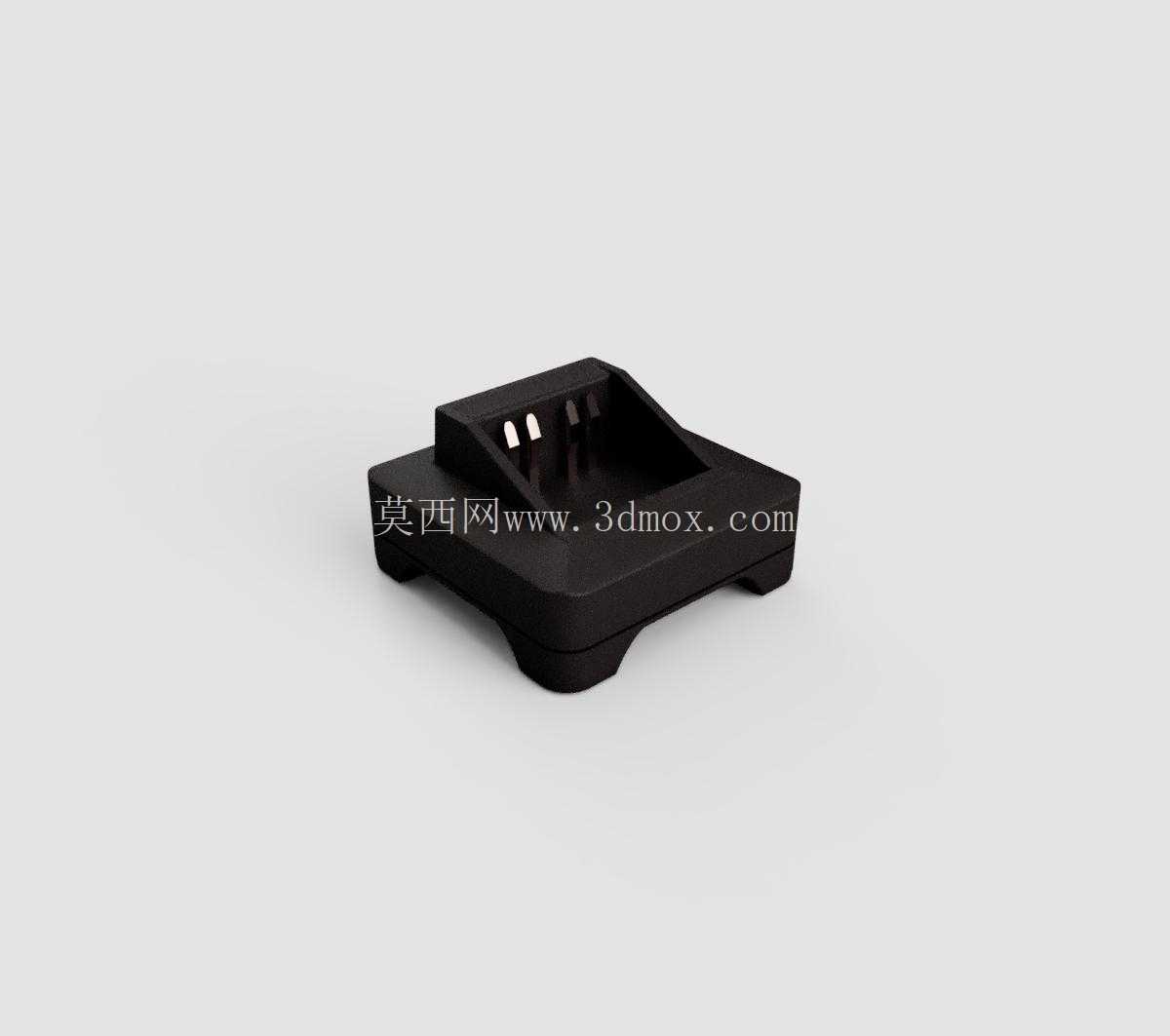

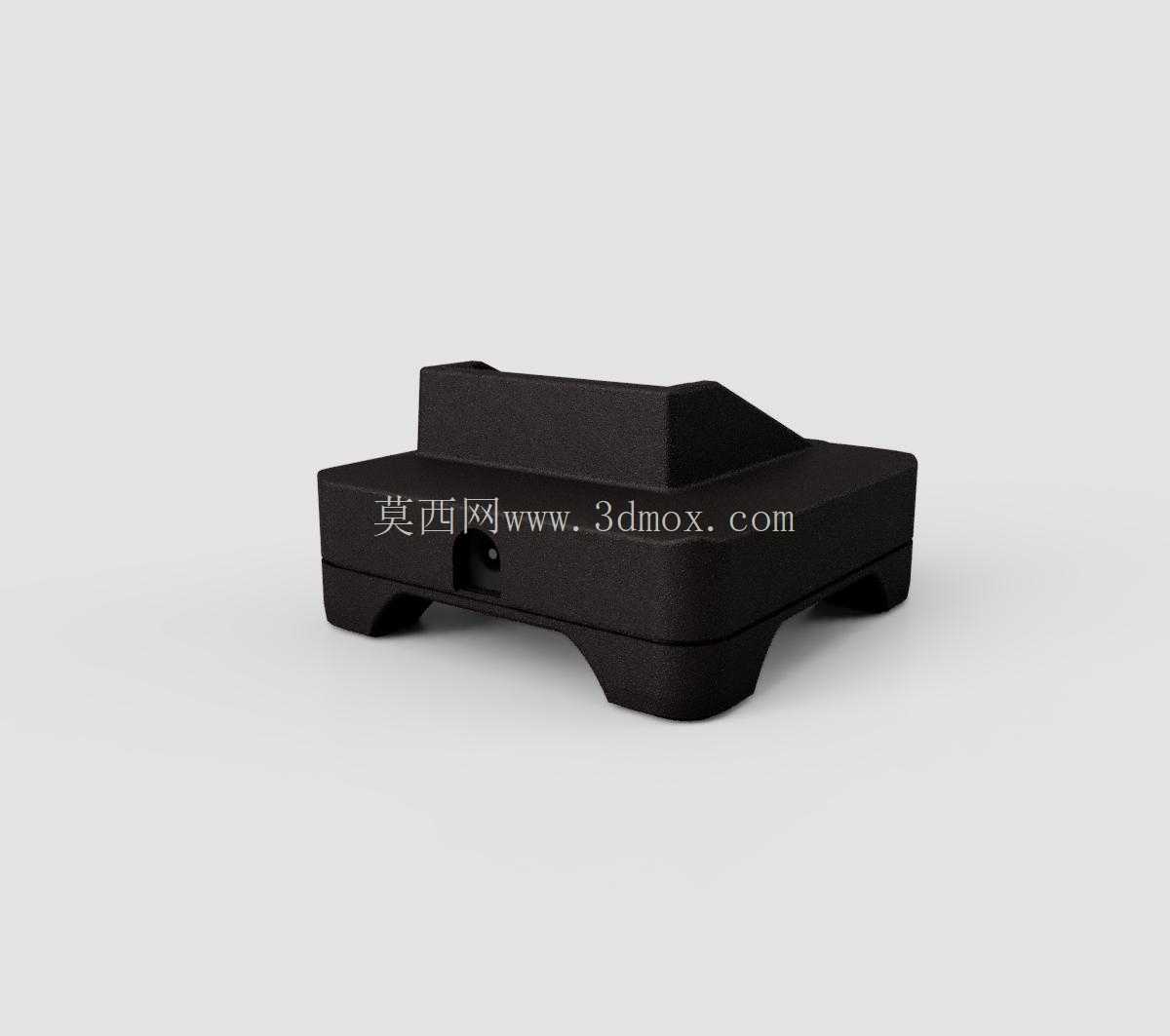

适配多型号对讲机的摩托罗拉充电插槽结构

在专业通讯设备的配套配件体系里，充电插槽是手持无线电台日常运维中接触频次极高的功能部件，不同于消费类电子的充电配件，面向工业级对讲机的充电结构需要兼顾频繁插拔的耐用性、多型号设备的适配性以及桌面放置的稳定性，本次拆解建模的这款充电插槽，针对摩托罗拉DP系列、MTP系列多款专业无线电台设计，覆盖从常规商用机型到防爆机型的充电适配需求。从实际使用场景来看，这类充电插槽多部署在调度室、执勤站点、应急通讯保障点位，日常使用中操作人员往往是单手完成对讲机的取放动作，这就要求插槽的导向结构具备足够的容错空间，不需要刻意对准就能顺利滑入充电位，建模过程中可以看到插槽入口处做了15度的导向倒角，内壁的定位筋条从入口端向内逐步收窄，既能引导对讲机底部的充电触点精准对位，又能在设备插入后提供足够的侧向约束，避免日常磕碰导致设备偏移、充电中断。

从结构设计逻辑来看，这款插槽的主体采用下沉式腔体结构，腔体内部的轮廓完全匹配对应型号对讲机的底部外形，腔体深度控制在22mm，刚好覆盖对讲机底部的电池接触区域，不会过多包裹机身影响取放效率；底座部分采用外扩式的四脚支撑结构，四个支撑脚向外侧延伸出8mm的宽度，支撑脚底部做了0.5mm的内凹平面，实际使用时可以粘贴防滑胶垫，提升放置时的摩擦力，即使单手插拔设备也不会出现底座随设备被带起的情况。很多初入行的结构设计师在做这类充电底座时，容易忽略腔体内部的避让空间，这款插槽在腔体对应对讲机充电触点的位置预留了2mm的浮动间隙，用来容纳充电弹片的形变空间，同时在腔体的侧壁开设了两条0.8mm宽的排水槽，避免户外使用时带入的雨水积存在腔体内腐蚀触点，这一细节也是工业级通讯配件和消费类配件的典型差异。

从安装边界和尺寸配合来看，这款插槽的整体外形尺寸为86mm*72mm*28mm，属于桌面式放置的规格，不需要额外的固定安装结构，四个支撑脚的分布间距为70mm*56mm，适配市面上通用的多联充电排架的安装孔位，如果需要做集群充电部署，只需要在支撑脚位置拧入M3的固定螺丝，就能将多个插槽并排固定在充电支架上，实现多台设备的集中充电。腔体内部的定位凸台高度为3mm，刚好卡入对讲机底部的定位凹槽，插入后设备的前后左右晃动量控制在0.2mm以内，既不会因为间隙过大导致触点接触不良，也不会因为间隙过小导致插拔阻力过大，长期使用磨损后也能保持足够的定位精度。

在功能特性上，这款插槽没有集成额外的电路结构，属于纯结构定位的充电基座载体，内部预留的空间可以根据需求加装充电PCB板和弹片组件，结构本身的壁厚均匀控制在2.5mm，采用冲压成型工艺加工时可以保证足够的结构强度，侧壁的加强筋从底座一直延伸到腔体顶部，筋条厚度1.2mm，既可以减少成型过程中的形变，又能提升腔体的抗冲击能力，即使从1米高度跌落至水泥地面，也不会出现腔体开裂、定位结构变形的问题。针对防爆机型的适配需求，插槽的腔体内部没有做尖锐的凸起结构，所有棱角都做了R1的圆角处理，避免插拔过程中摩擦产生静电火花，符合防爆通讯设备的配套配件安全要求。

很多建模人员在复刻这类结构时，往往只关注外形的相似度，忽略了实际使用中的装配公差和功能细节，比如导向倒角的角度如果过小，就会导致对位困难，角度过大又会损失定位精度；支撑脚的外扩尺寸如果不足，就容易出现侧翻的问题；排水槽的位置如果开得过高，就起不到排液的作用，开得过低又会影响结构强度。这款充电插槽的结构设计经过了多代产品的迭代优化，每一处尺寸都对应着实际使用中的痛点解决，比如腔体入口处的倒角不是等角度设计，而是采用变半径倒角，靠近外侧的角度更大方便对位，靠近内侧的角度更小保证定位精度，这种细节处理没有多年的现场使用反馈是很难设计到位的。对于从事通讯配件结构设计的工程师来说，这类经过实际验证的成熟结构，是非常好的设计参考，不管是做同类型产品的改型设计，还是做冲压模具的结构设计，都能从中获取到经过实际验证的尺寸参数和结构逻辑，避免在细节问题上反复试错，缩短产品开发的周期。
