Retekes V115设备防护外壳结构设计

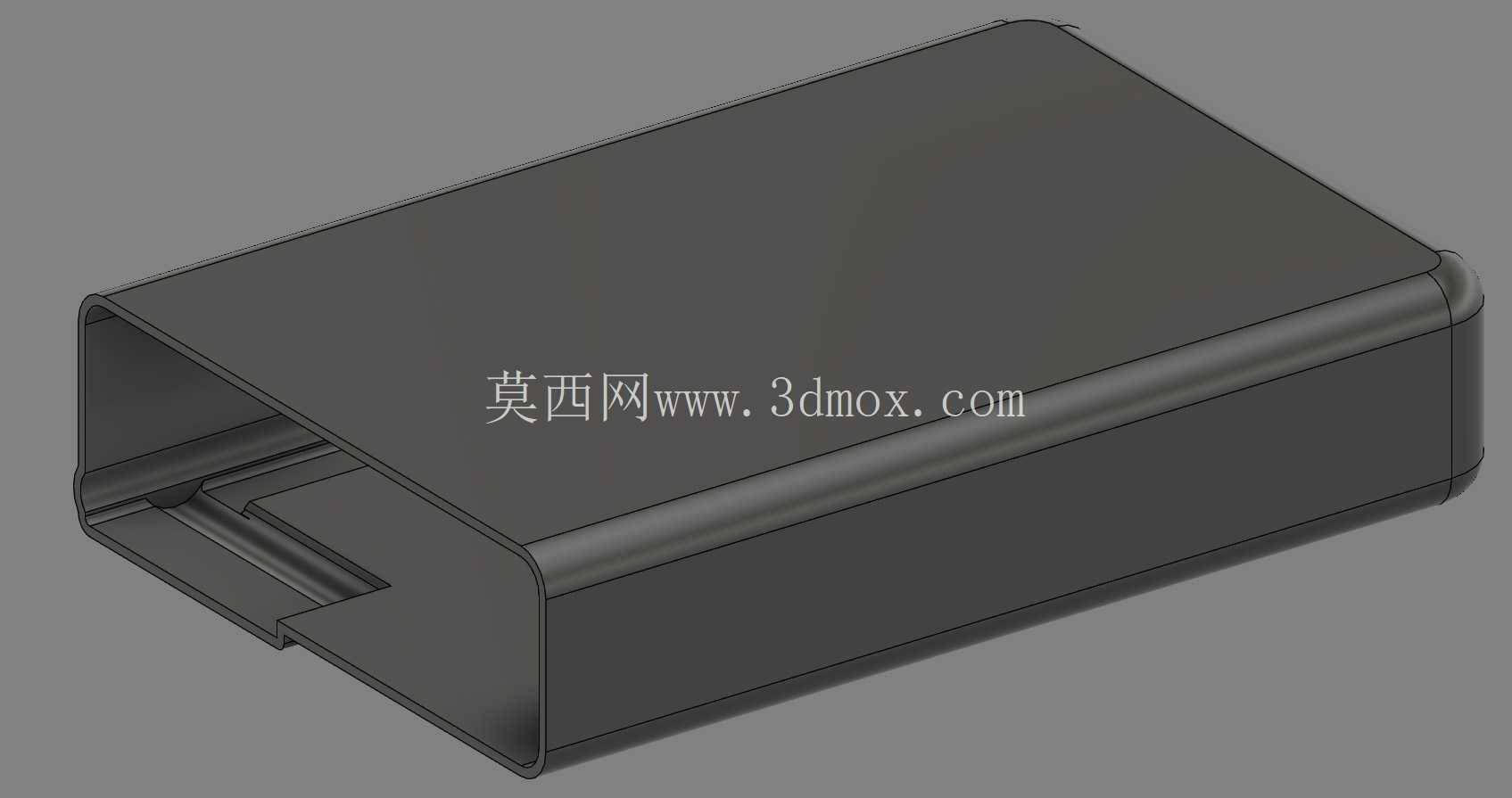

这款壳体采用冲压工艺成型，整体为单侧开口的盒式结构，主要应用于车载小型电子模块的外围防护，适配车内布线密集、安装空间局促的布置场景，能够在车辆行驶过程中为内部电子元器件提供可靠的物理防护，隔绝行驶过程中产生的灰尘、飞溅液体以及意外磕碰损伤，同时兼顾电磁屏蔽的辅助作用，避免内部信号与车载其他电子设备产生互相干扰。从结构设计逻辑来看，壳体整体采用等壁厚钣金弯折成型，侧壁与顶面的过渡位置做了圆角处理，一方面是冲压工艺的成型需求，避免弯折位置出现应力集中导致的板材开裂，另一方面圆角过渡能够消除安装过程中的锐边割手风险，也能减少与周边线束接触时对线束绝缘层的磨损。开口侧的边缘设计有内折的限位卡槽，卡槽的尺寸公差控制在合理区间，既能够保证内部模块顺利推入装配，又能在装配完成后限制模块的横向窜动，不需要额外增加固定螺丝即可实现预定位，减少总装环节的零件数量与装配工时。壳体侧壁靠近开口的位置预留了让位缺口，这个缺口的位置对应内部模块的接线端方向，装配完成后接线端可以从缺口位置露出，不需要额外在壳体上开孔走刀，既简化了冲压工序的步骤，也能避免线束从壳体开口处引出时被壳体边缘挤压，保证线束的弯曲半径符合布线规范，减少长期震动下的线材疲劳断裂风险。从安装边界来看，壳体的外部轮廓尺寸完全适配对应车载模块的安装舱位，顶面为平整平面，能够贴合安装舱的上限位面，外侧壁的平面度控制在冲压件允许的公差范围内，不会出现与周边安装位干涉的情况，壳体的深度尺寸刚好覆盖内部模块的全部主体结构，不会出现模块外露或者壳体过长挤占周边布线空间的问题。在冲压工艺的适配设计上，所有弯折位置的内R角均匹配所选板材厚度的最小弯折半径要求，不需要额外增加退火工序即可直接冲压成型，壳体表面没有额外的凸起或者凹陷结构，成型后仅需要做简单的去毛刺处理即可进入表面处理工序，适合批量连续冲压生产，能够有效控制单件的生产成本，满足车载零部件大批量供货的产能需求。壳体的闭合端没有设计额外的安装孔位，主要依靠开口侧的卡槽与安装舱内的限位筋配合实现固定，这种无孔设计能够提升壳体的整体密封性能，减少灰尘从安装孔位置进入壳体内部的概率，同时也避免了开孔位置的应力集中问题，提升壳体整体的结构强度，在车辆行驶产生的持续震动工况下，不会出现固定孔位开裂的情况。从实际使用场景出发，这类冲压外壳不需要做过高的表面精度处理，成型后的板材本身的平整度即可满足使用需求，表面处理采用常规的发黑或者喷塑工艺即可，既能够提升板材的防锈能力，也能减少光线反射对车内其他部件的影响，适配汽车内饰件的低反光要求。在结构验证环节，这类壳体需要重点验证弯折位置的抗疲劳性能，模拟车辆全生命周期内的震动频次，确认弯折位置不会出现裂纹，同时验证卡槽的夹紧力是否在合理区间，既要保证内部模块不会在震动中脱出，也要保证模块拆装维护时不需要过大的外力，避免维修过程中损坏壳体或者内部元器件。另外壳体的边角位置全部做了钝化处理，没有尖锐的棱角，在整车装配环节，操作人员不需要额外做防护即可快速完成装配，减少装配过程中的工伤风险，也能避免装配时刮伤周边的内饰件或者其他零部件。
