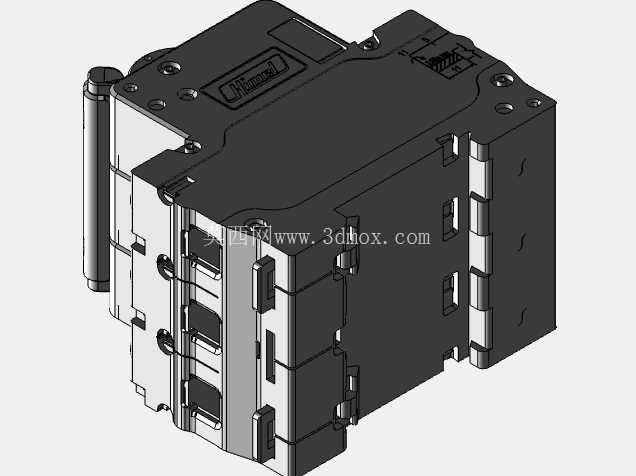

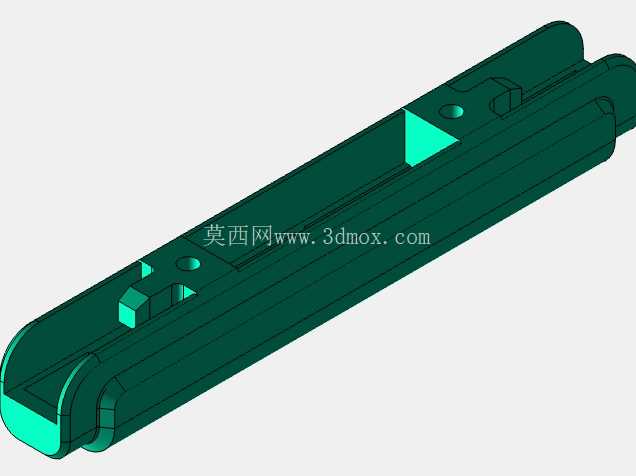

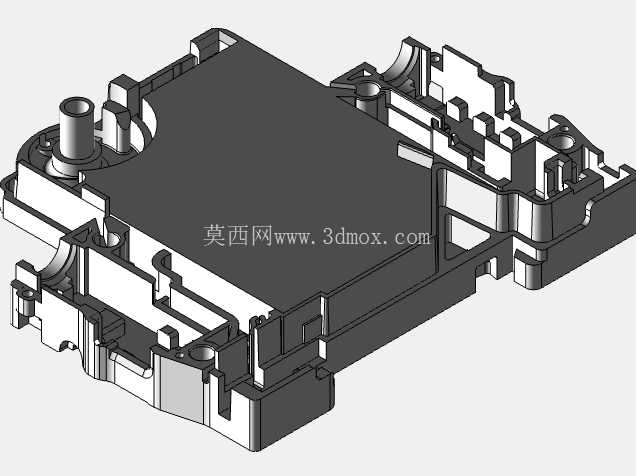

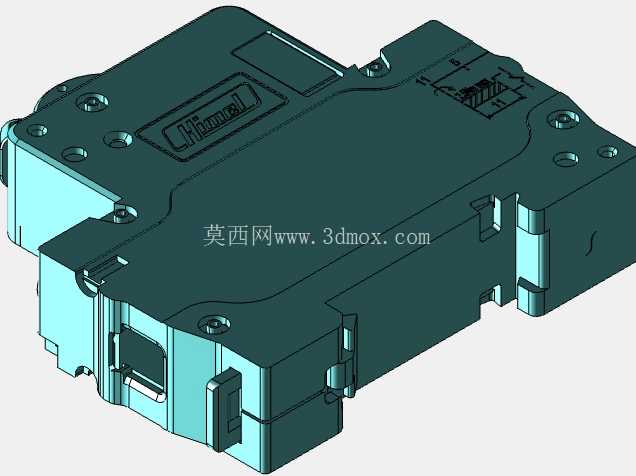

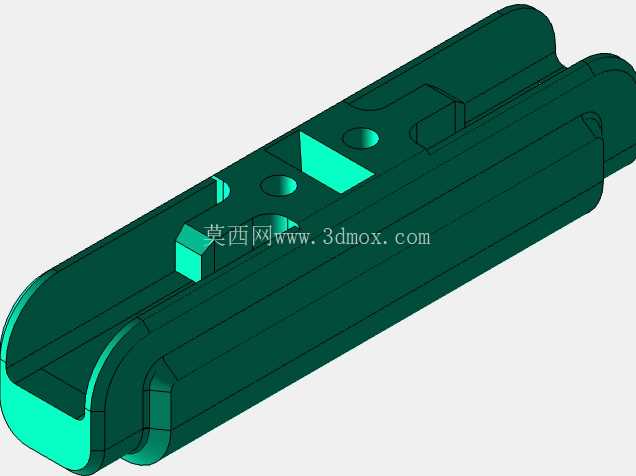

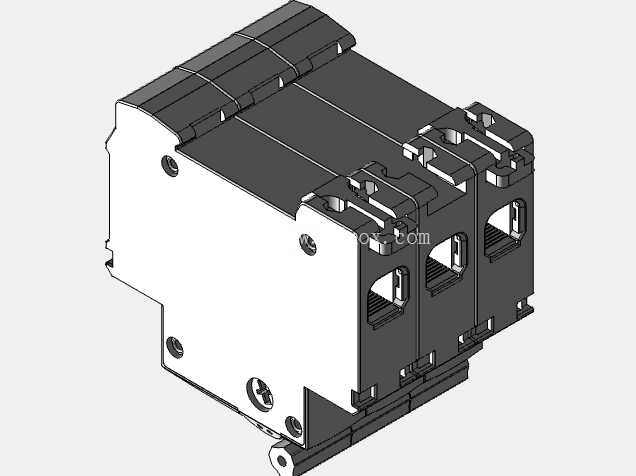

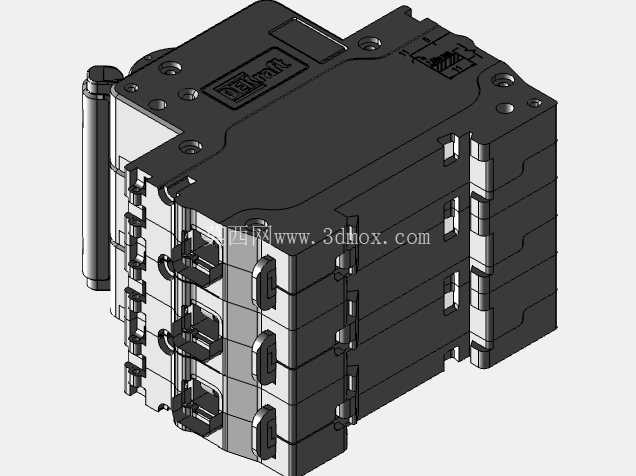

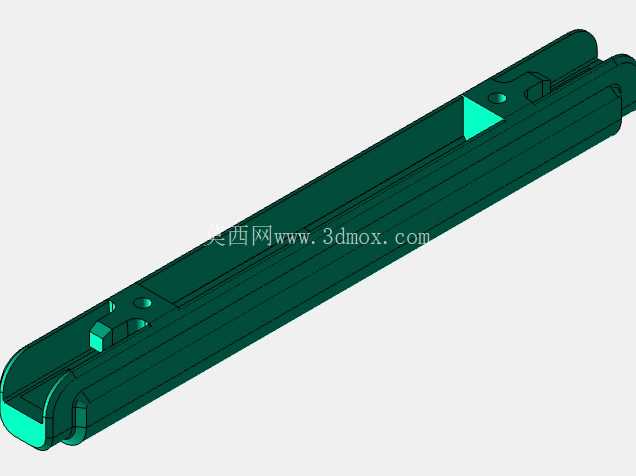

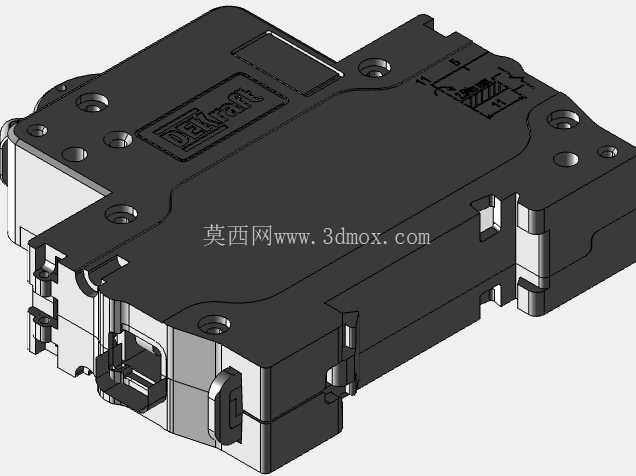

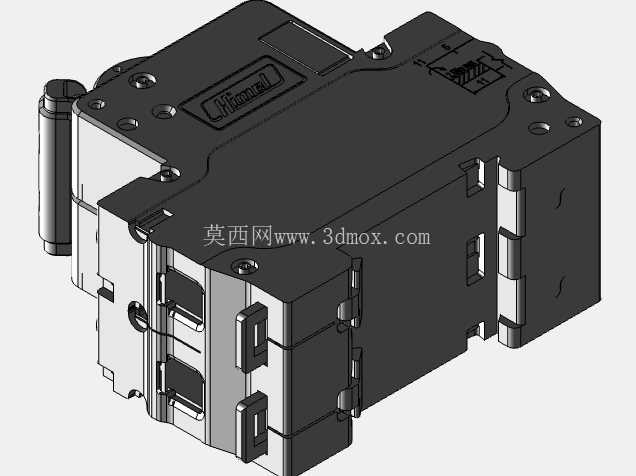

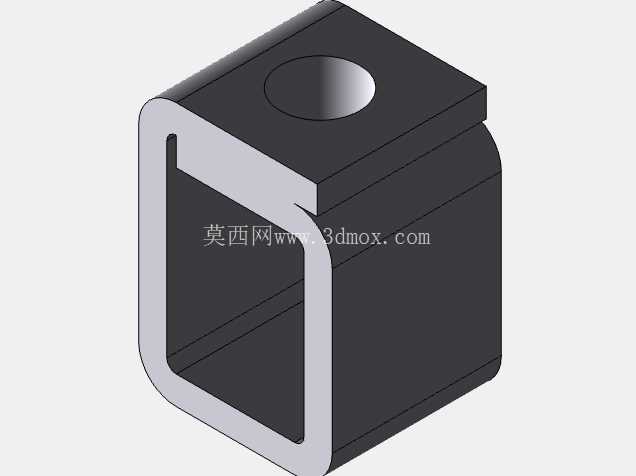

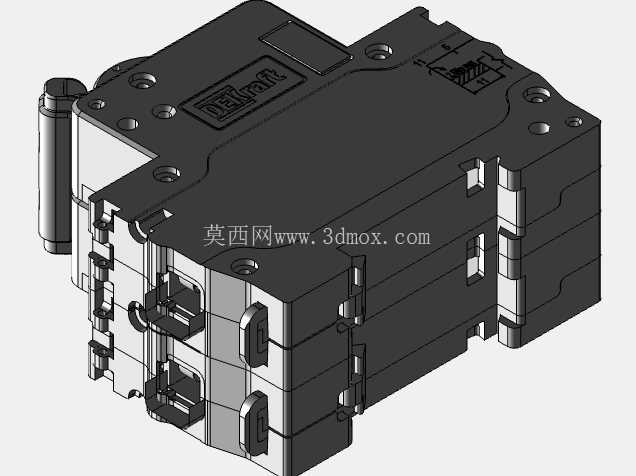

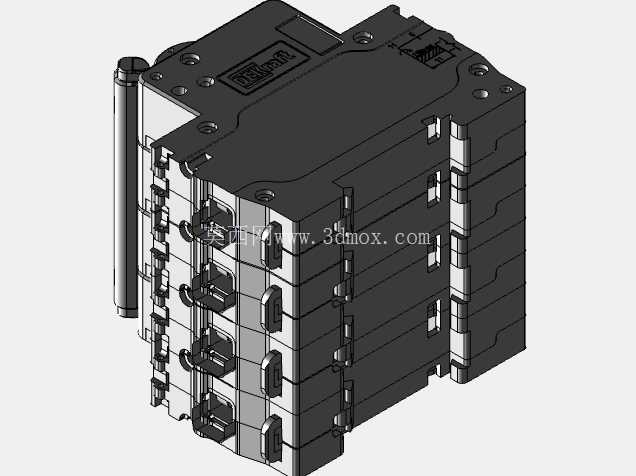

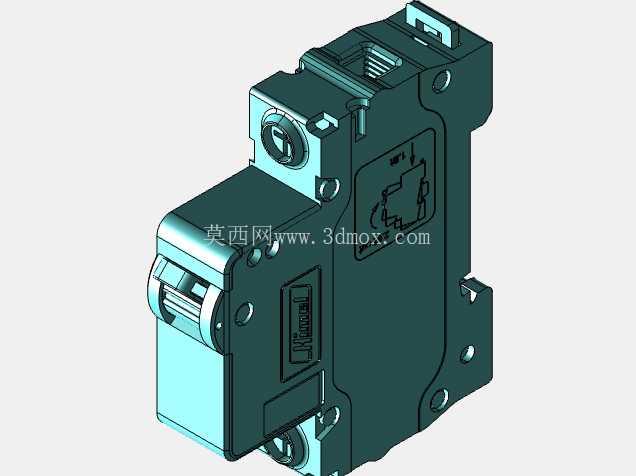

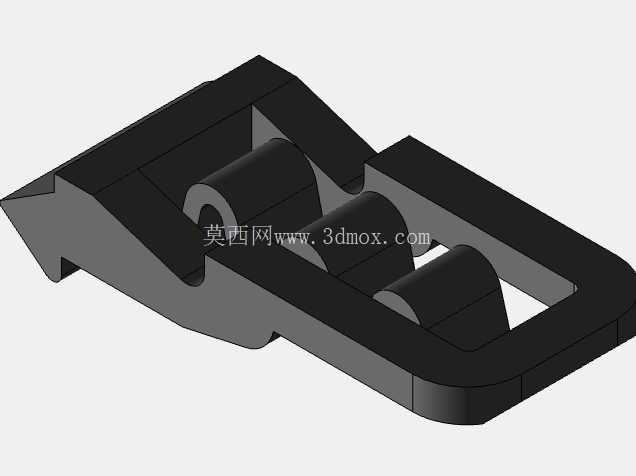

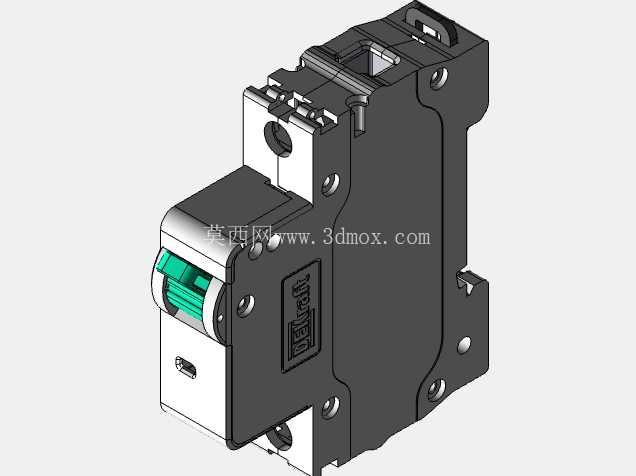

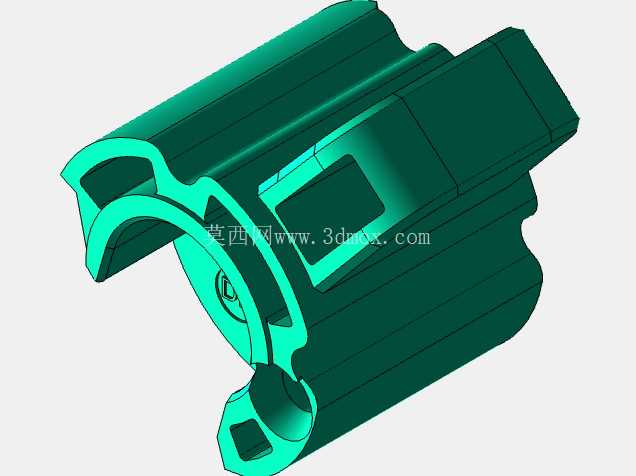

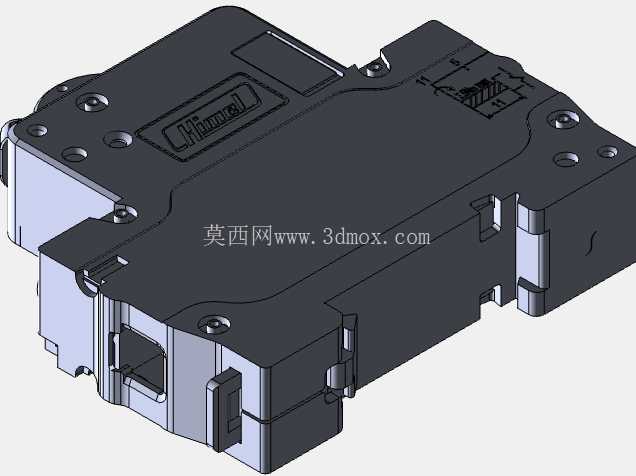

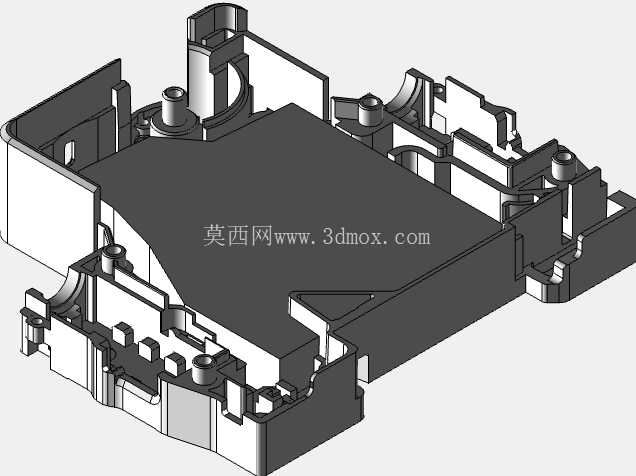

汽车冲压用德卡夫级进模具结构设计

这套多工位级进冲压结构，主要面向汽车白车身中小尺寸结构件的连续冲压生产场景，适配高速冲床的自动化送料节拍，可在单条料带进给过程中完成冲裁、弯曲、成型、精整等多道工序，减少单工序模的多次定位误差，提升批量冲压件的尺寸一致性。从结构布局来看，模架采用四导柱滚珠导向结构，导柱与导套的配合间隙控制在微米级，保证上下模合模时的对位精度，即使在连续高速冲压的振动工况下，也能维持凸凹模的均匀冲裁间隙，避免啃模、毛刺超差等常见冲压缺陷。上下模座采用加厚合金钢板加工，平面度经过精磨处理，保证模架整体刚性，减少冲压过程中的弹性变形量，避免成型件出现回弹超差的问题。

模具的工位排布遵循料带送进方向依次设置，初始工位为导正销孔冲裁，配合后续工位的导正销实现料带的精确定位，消除送料机的步距误差；后续工位依次安排外形冲裁、局部拉伸、折弯成型、侧向冲孔、空位、分离落料工序，空位的设置是为了给镶件安装、废料滑落留出足够空间，同时平衡各工位的冲裁力，避免冲床滑块承受偏载。所有凸模采用快换式镶件结构，通过挂台和螺钉固定在凸模固定板上，刃口磨损后可快速拆卸更换，无需拆卸整幅模具，大幅缩短产线换模维护的停机时间；凹模同样采用镶拼式结构，对应易磨损的冲裁工位单独设置硬质合金镶块，提升刃口使用寿命，降低模具长期使用的维护成本。

卸料板采用弹性卸料结构，内置矩形截面矩形弹簧提供均匀的卸料力，卸料板上设置与凸模配合的小导套，对凸模形成辅助导向支撑，尤其是细小的冲孔凸模，可避免冲裁过程中出现凸模折断、偏移的问题。模具的导料系统采用双侧导料板配合浮顶销结构，料带在送进过程中被浮顶销抬离凹模平面一定高度，避免成型后的弯曲部位挂蹭凹模表面，保证送进顺畅；误送检测探针设置在第二工位，一旦料带送进步距超差或定位孔错位，探针无法插入导正孔就会触发冲床紧急停机，避免模具损坏。

从安装边界来看，这套模具的闭合高度适配主流200吨及以上吨位的开式或闭式高速冲床，模座上的安装槽、压板螺栓孔位置符合常规冲床的工作台T型槽间距标准，无需额外加工转接板即可直接装夹。模具的侧面设置有承料板和误送检测装置的安装接口，可直接对接自动化送料机、接料传送带，实现全自动化无人冲压生产。在成型精度控制上，关键成型工位的镶件设置有微调结构，可通过垫片调整凸模的进入深度，补偿冲压过程中的材料回弹，保证成型件的角度、尺寸公差控制在汽车零部件的要求范围内。废料滑道采用倾斜式结构，所有冲裁废料都能靠自重滑落到模具下方的废料收集槽，避免废料堆积在模腔内造成闷模、刃口崩损的问题。各模板之间设置有等高套筒，保证合模时各弹性元件的压缩量一致，卸料板的压料力均匀分布在料带表面，避免冲压件出现压痕、材料拉裂等外观缺陷。
