工业级隔音发电机防护外罩结构设计

做电力配套设备结构设计快十二年，经手的发电机外罩方案少说有四十多套，这次的隔音型发电机顶盖结构，是针对户外常驻式备用电源场景做的优化版本，最早是给工业园区应急保电、商业综合体后备供电、住宅片区应急电源配套做的定制化结构，和普通薄铁皮外罩的设计逻辑完全不一样。

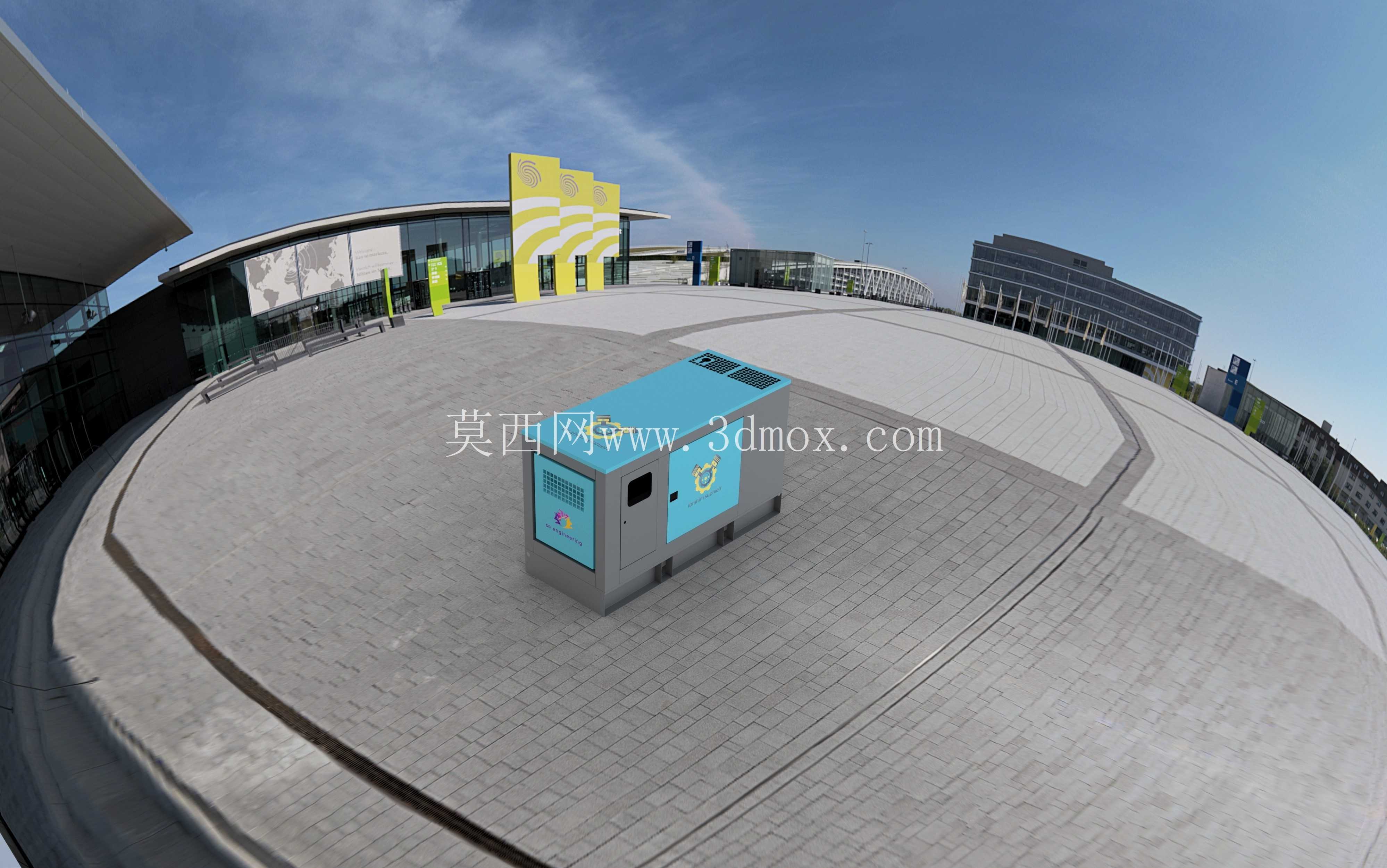

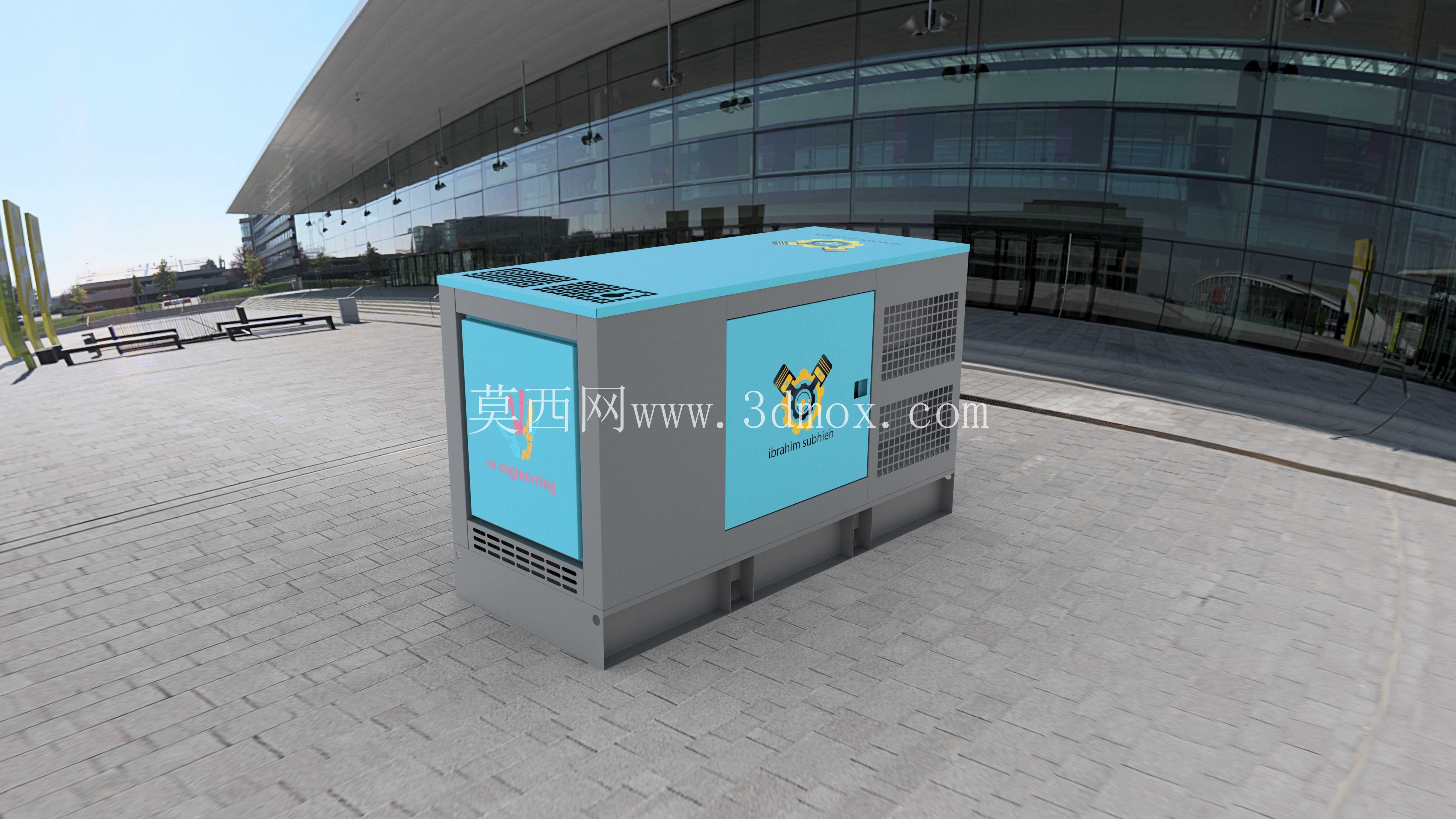

先从实际应用场景倒推设计逻辑，这类带隔音结构的外罩，核心要解决三个现场痛点：一是户外长期放置的耐候性问题，不管是厂区露天堆场、商业体地下机房出入口、小区地面设备区，都要扛得住夏季暴晒、雨季淋水、冬季低温，还有沿海区域的盐雾腐蚀；二是运行噪音的阻隔需求，发电机满负荷运行时的机械噪音、排气噪音如果不做阻隔，厂区会影响一线作业人员的职业健康，商业区域会触发环保噪音投诉，住宅区更是会直接影响居民日常休息；三是设备本体的防护需求，要隔绝户外扬尘、落叶、小型动物误入，还要避免日常巡检时的意外磕碰损伤发电机核心部件。

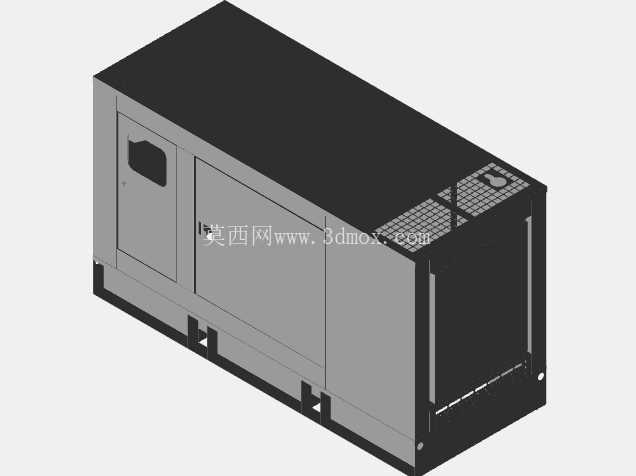

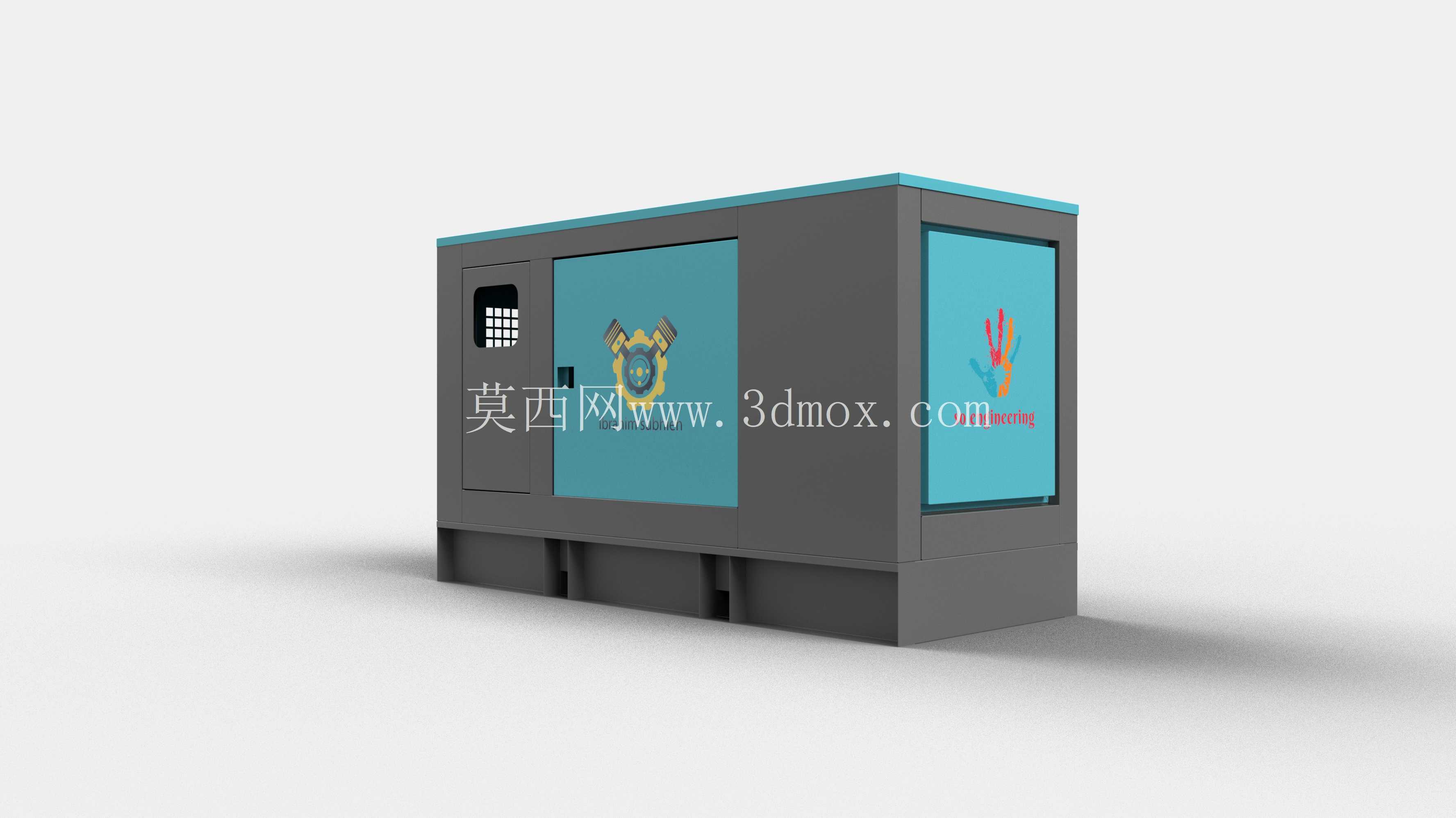

具体到结构设计上，整个外罩采用框架加蒙皮的分体式钣金结构，底座框架用加厚矩形钢管焊接成型，安装边界预留了和发电机底座通用的螺栓孔位，孔位间距匹配市面上主流30-50kw固定式柴油发电机的安装尺寸，不需要额外做转接支架就能直接固定，底部预留了100mm的抬升高度，避免地面积水倒灌浸泡设备底部的线路和油路接口。侧面蒙皮采用双层金属板材结构，中间预留35mm的空腔填充隔音阻尼材料，板材接缝处全部做折弯扣合结构，搭配密封胶条填充，避免噪音从结构缝隙处漏出，同时所有外漏的板材边缘都做了卷边钝化处理，避免现场安装、巡检人员被锋利的钣金割伤。

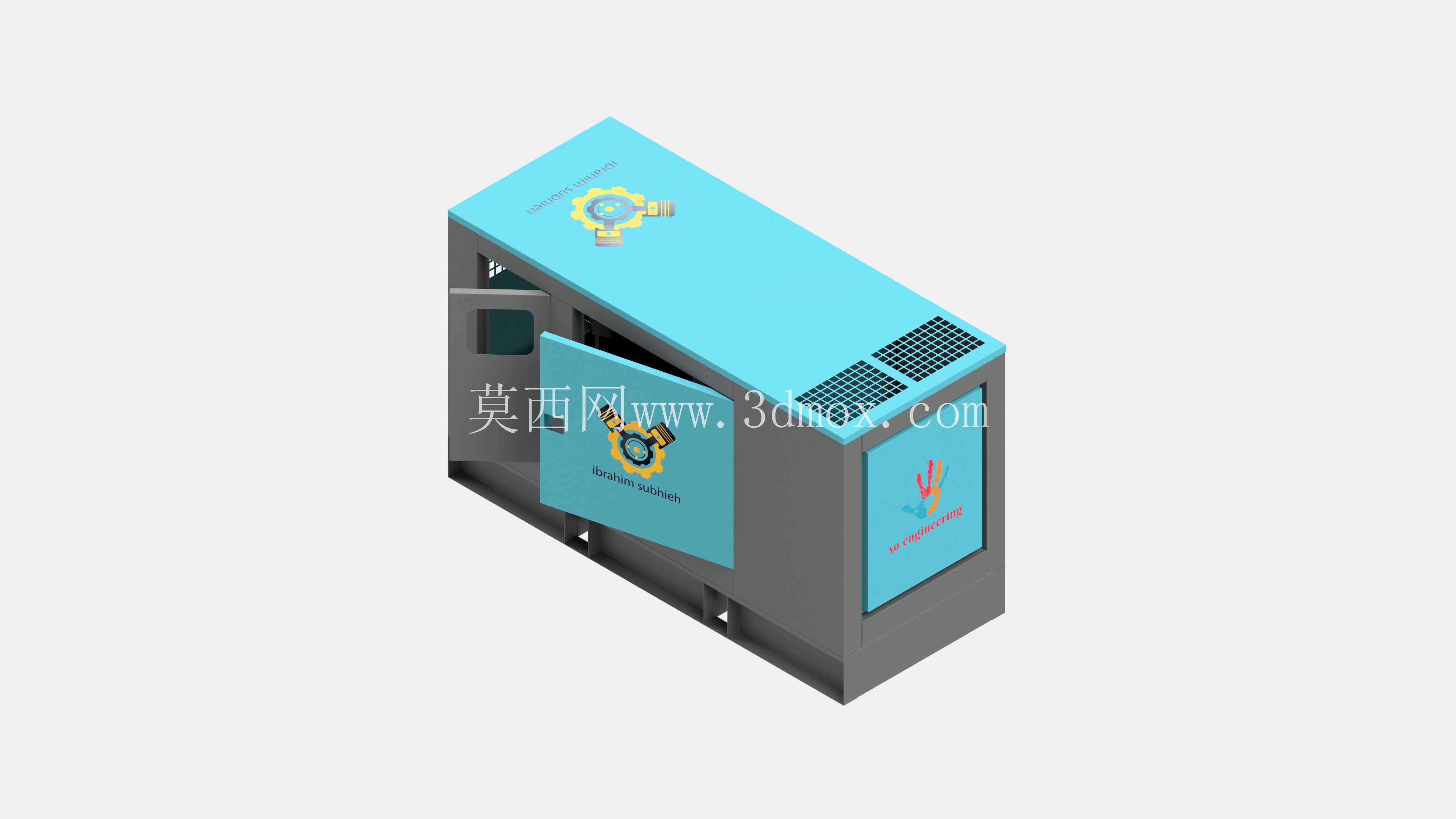

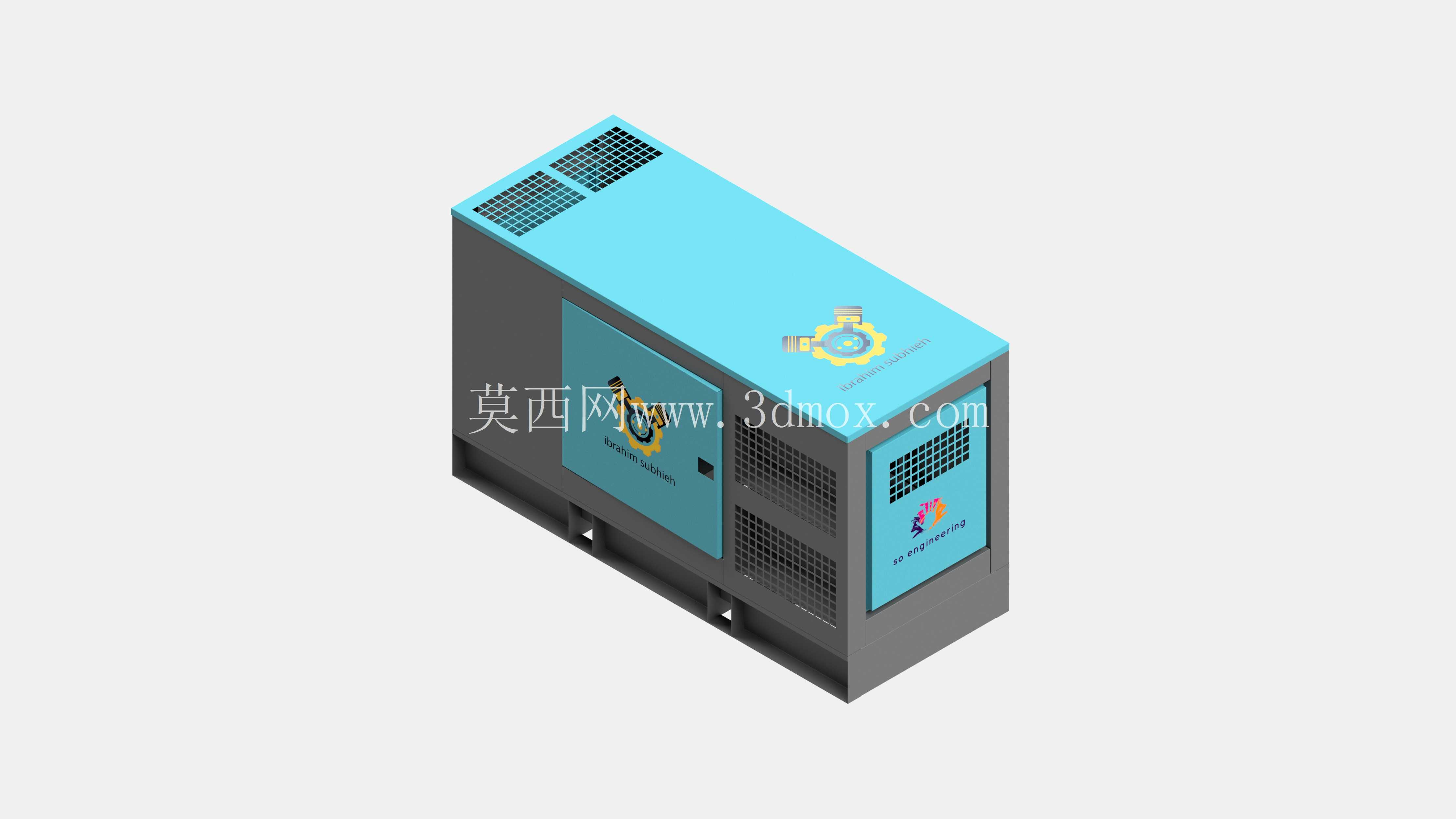

顶盖部分做了15度的单坡排水坡度，和侧面蒙皮的衔接处做了外翻的挡水边，雨水落在顶盖上会顺着坡度直接流到设备外侧，不会顺着接缝渗到设备内部，顶盖的吊装位置做了内嵌式的吊耳结构，不需要额外焊接外凸的吊装件，既避免了吊装件长期户外生锈，也不会额外增加设备的整体外廓尺寸，方便设备整体通过标准宽度的货运通道和厂区门岗。外罩的检修门做了可拆卸的合页结构，开门角度可以达到180度，完全打开后不会遮挡日常的机油检查、滤芯更换、线路检修操作空间，门锁采用通用的户外防水锁具，和电力行业常用的设备柜钥匙通用，不需要额外配置专用钥匙，方便运维人员日常巡检。

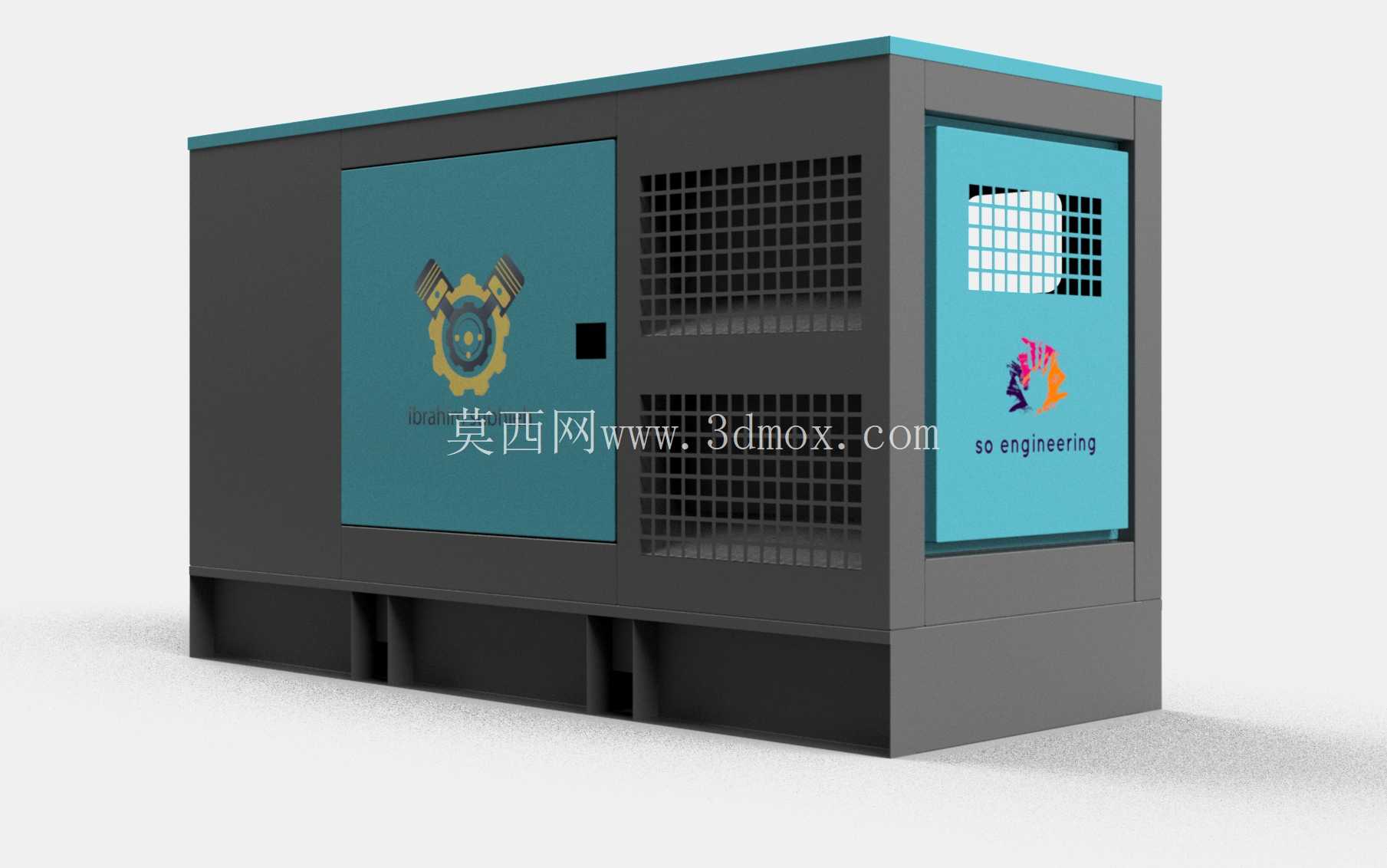

从安装适配性来看，整个外罩的外形尺寸控制在标准集装箱内部装载的尺寸边界内，长途运输时不需要做超限运输申报，现场安装时只需要先把发电机底座固定在硬化的混凝土基础上，再依次拼装框架、蒙皮、顶盖，全程不需要大型吊装设备，两个运维人员配合半天就能完成全部组装工作。结构上预留了排气管道的穿出孔位，孔位周边做了耐高温的密封衬垫，避免排气高温损坏周边的隔音材料和板材，同时预留了通风散热的进风、出风通道，通道内部做了迷宫式的隔音结构，既保证发电机运行时的散热空气流通，又不会让噪音直接从通风口传出。

实际落地测试的时候，同功率的发电机搭配这款外罩，距离设备1米处的运行噪音可以降到65分贝以下，完全满足工业区域、商业区域、住宅区域的噪音排放标准，同时外罩的金属板材表面做了户外粉末喷涂处理，中性盐雾测试可以达到500小时不生锈，适合国内大部分区域的户外长期使用场景，不需要每年做漆面维护。结构设计的时候特意做了模块化的拆分，所有蒙皮板块都是统一的安装孔位，如果后期出现局部板材磕碰损坏，只需要更换对应的板块就行，不需要把整个外罩全部拆除，大幅降低了后期的运维成本。
