NEMA23规格步进电机三维结构设计

在中小型自动化设备的传动选型环节里，NEMA23规格的步进电机始终是兼顾扭矩输出、安装兼容性与成本控制的核心选项，这类电机的应用场景覆盖了桌面级数控设备、小型传送带驱动模组、3D打印设备运动轴、非标自动化工位的精准位移机构，甚至部分小型包装机械的送料执行端，都能见到该规格电机的身影。不同于伺服电机的闭环控制逻辑，步进电机依靠脉冲信号完成角位移转换，在开环控制场景下能省去额外的编码器反馈成本，同时保证足够的定位精度，对于负载惯量匹配合理的中低速传动场景，其运行稳定性完全能满足常规工业生产的节拍要求。

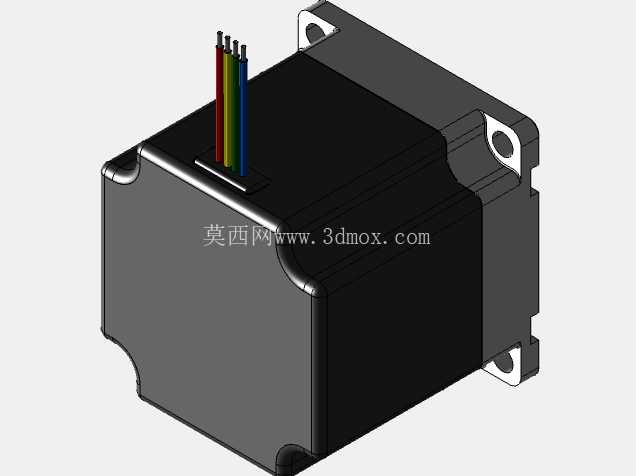

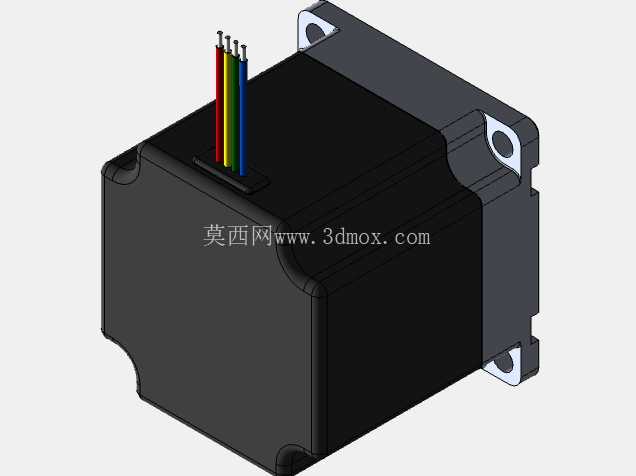

从实际结构设计来看，这款步进电机的主体采用方形叠片定子外壳结构，外壳边角做了圆弧过渡处理，既避免了安装过程中尖锐边角对操作人员的划伤风险，也能在叠片压装过程中减少应力集中，提升壳体的结构强度。电机两端的安装法兰采用标准NEMA23安装孔位设计，四个安装耳处预留了沉头安装孔，安装孔的中心距严格遵循通用尺寸规范，能直接适配市面上绝大多数同规格的电机安装支架、同步轮安装座以及丝杆直连模组，不需要额外做转接板的定制加工，能大幅缩短设备组装时的设计与加工周期。电机尾部的出线端采用直出引线设计，四根不同颜色的引线分别对应两相绕组的接线端，接线时可以通过线色快速区分绕组相位，省去了用万用表逐根测量通断的步骤，能提升电气接线环节的作业效率，引线根部做了防弯折的应力释放结构，避免设备运行过程中引线随电机振动反复弯折导致的线芯断裂问题。

在设计建模过程中，需要重点关注几个核心的尺寸边界：首先是电机主体的外径尺寸，要保证和安装位的周边预留足够的散热间隙，毕竟步进电机在低速大扭矩输出时会产生一定的热量，预留3-5mm的空气流通间隙能避免热量堆积导致的电机扭矩衰减；其次是输出轴的伸出长度与轴径尺寸，要和配套的同步轮、联轴器的内孔尺寸、锁紧位置完全匹配，轴端的扁位结构要对应联轴器的锁紧螺丝位置，避免传动过程中出现轴与连接件的相对滑动；另外安装法兰的端面平面度也需要在建模时做公差约束，保证电机安装后输出轴和传动模组的同轴度误差在允许范围内，减少运行过程中的径向跳动，延长轴承和传动部件的使用寿命。

从功能特性上看，这款两相混合式步进电机的步距角为常规的1.8度，配合对应的驱动器细分设置，可以实现更小的单步位移，满足高精度位移场景的使用需求。电机内部的转子采用永磁体与硅钢片叠压结构，能在有限的体积内实现更高的扭矩密度，相比同尺寸的反应式步进电机，低速运行时的振动更小，噪音控制表现更优。建模时还原了电机端盖的轴承安装位结构，端盖与主体外壳的配合止口做了精准的尺寸匹配，保证前后端盖的同轴度，让内部转子的转动间隙处于合理范围，既不会因为间隙过大出现转子扫膛问题，也不会因为间隙过小导致转动阻力增大、电机发热严重。

在实际设备选型搭配时，这类电机通常会搭配铝型材搭建的模组支架使用，安装时需要注意电机轴的受力方向，尽量避免径向受力超过轴承的额定负载，对于丝杆直连的传动结构，要保证丝杆和电机轴的同轴度误差控制在0.1mm以内，否则会导致电机运行阻力增大，出现失步、异响等问题。另外在三维装配过程中，可以直接调用该模型完成整体设备的干涉检查，提前排查电机周边的走线槽、传感器安装位是否存在结构冲突，减少实物组装时的改造成本。模型还原了电机外部的所有安装特征与外观细节，包括壳体表面的散热筋结构、安装耳的倒角细节、引线的出线位置，能直接用于设备的三维装配仿真、BOM清单统计以及产品宣传的渲染出图，不需要再对模型做额外的特征补全。
