Maxon RE35 90W石墨电刷精密直流电机

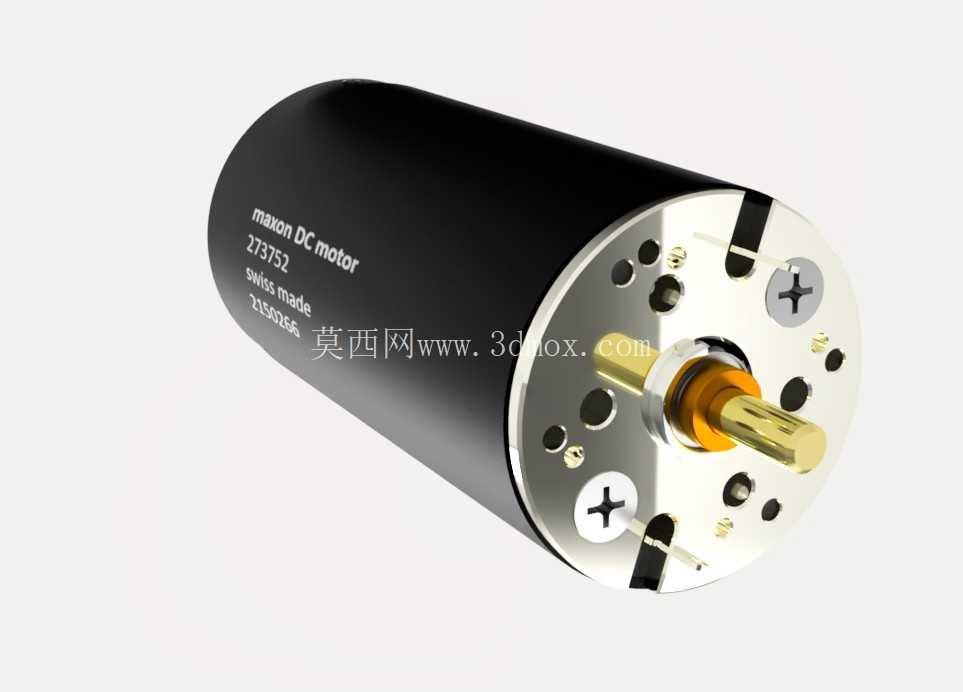

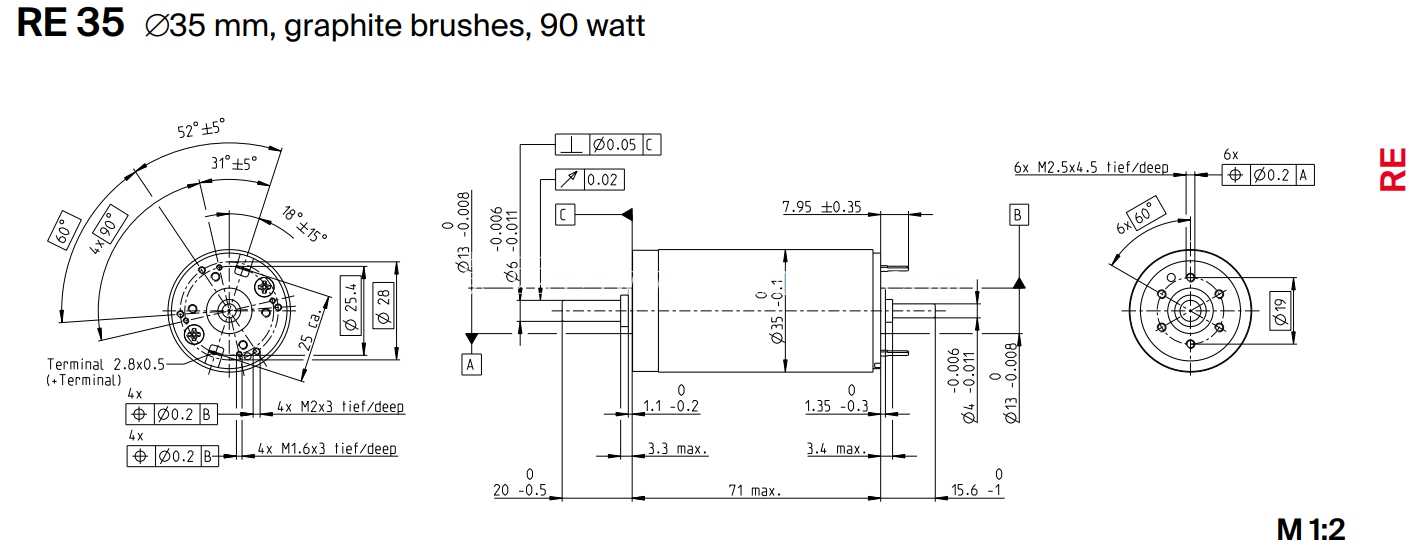

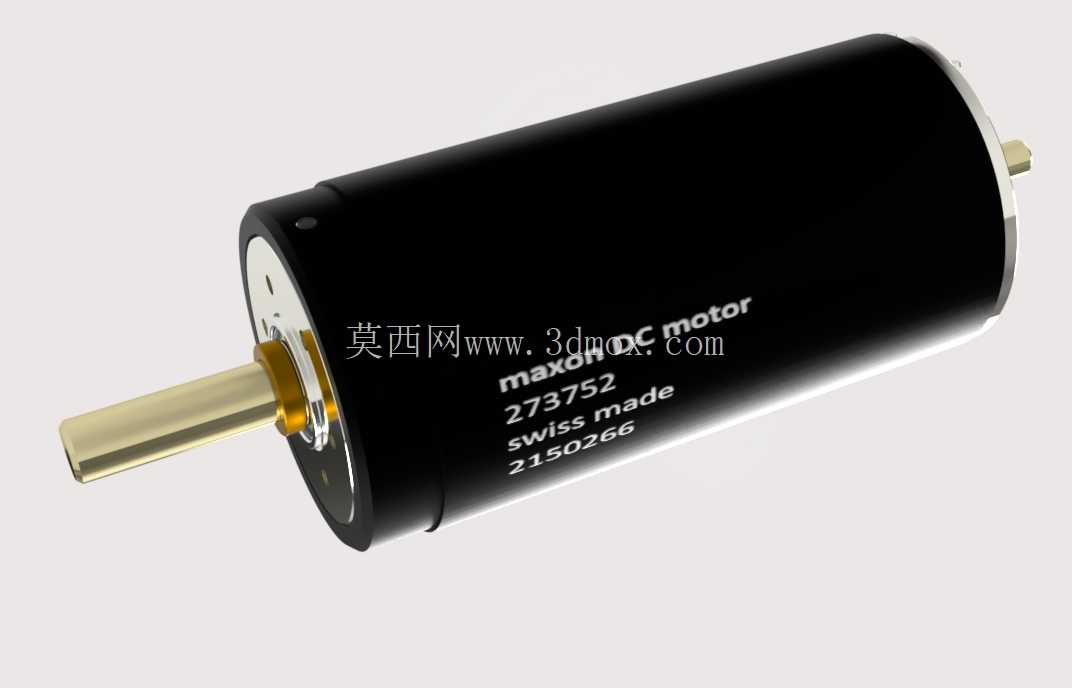

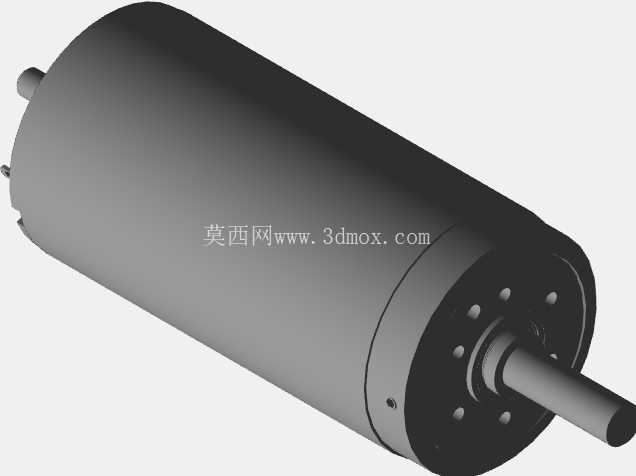

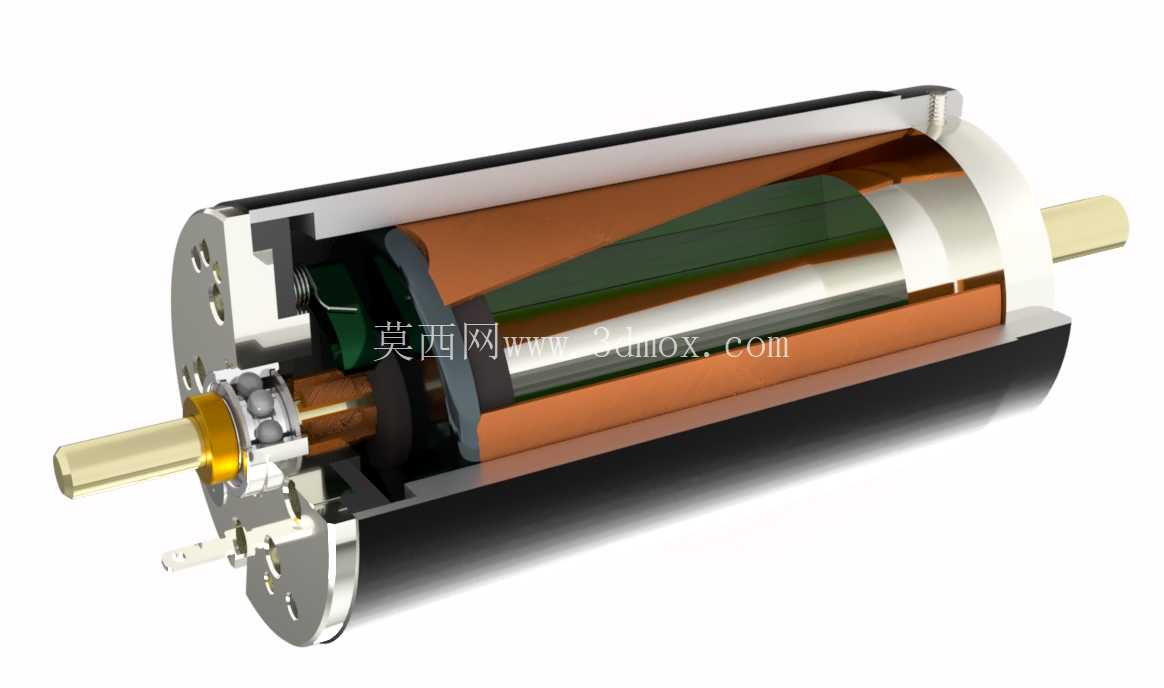

在桌面级协作机器人关节模组、小型自动化装配线的执行端驱动、精密检测设备的位移进给机构这类对驱动单元体积、输出稳定性有严苛要求的场景里，小功率高功率密度的有刷直流电机始终是选型清单里的高适配选项，这款RE35规格的90W石墨电刷直流电机，就是针对这类紧凑安装空间、中高负载连续作业需求开发的驱动部件。从实际落地的工况适配性来看，石墨电刷的材质选型本身就瞄准了长周期连续运转的需求，相比普通金属电刷，石墨材质的自润滑特性可以降低换向过程中的接触磨损，在额定转速区间内持续作业时，电刷的磨耗速率更低，能有效拉长维护周期，适配那些不方便频繁拆解维护的密闭式设备安装位，比如协作机器人的小臂关节内部、自动化产线内置的小型输送驱动单元，这类位置一旦安装完成就很少有开盖维护的空间，电刷的耐磨属性直接决定了驱动单元的整体使用寿命。从建模还原的设计逻辑来看，整个模型完全对照官方公开的产品规格参数搭建，没有做简化或者夸张的艺术化处理，所有外部结构的尺寸边界都严格遵循实物的安装要求：电机主体的圆柱外壳直径、输出轴的伸出长度与轴径、端盖上两个对称布置的安装固定孔的孔位间距与孔径、后端盖的接线端凸起尺寸，都和实物的安装尺寸完全匹配，结构工程师在做整机装配校核的时候，可以直接把这个模型导入装配体，不用再额外测量修正尺寸，就能直接验证电机和周边安装座、传动连接件、走线空间的干涉情况，避免后期打样阶段出现安装位不匹配的问题。端盖部分的结构细节也做了完整还原，包括端面上的换向器观察孔位、固定螺丝的沉头结构、输出轴根部的轴承限位台阶，这些细节虽然不影响整体的外观展示，但在实际做结构设计的时候，轴承位的配合尺寸、固定螺丝的沉头深度，都会直接影响安装的可行性，比如如果忽略了端盖固定螺丝的沉头深度，设计安装座的时候把贴合面做的完全平整，就会出现螺丝头突出顶住安装座、导致电机无法完全贴合定位的问题，模型里把这些细节都做了准确还原，能帮工程师在设计阶段就规避这类低级错误。输出轴采用的是D型切边轴结构，这种结构的设计初衷是为了和同步轮、齿轮、联轴器这类传动件做周向固定，相比光轴靠顶丝锁紧的方式，D型轴的扭矩传递能力更强，在频繁正反转的工况下不会出现传动件和轴之间打滑空转的问题，模型里准确还原了D型切边的平面位置和尺寸，工程师在选配传动连接件的时候，可以直接对照轴的尺寸选配合适的联轴器或者带轮，不用再反复核对轴的截面参数。从实际功能特性来看，这款90W的功率规格刚好卡在小型精密驱动的黄金功率区间，既不会因为功率过小导致带不动额定负载，也不会因为功率冗余过大造成体积和成本的浪费，在机器人关节应用里，它可以直接搭配谐波减速器组成关节驱动模组，输出的扭矩足够带动小臂端的执行器完成预定的动作轨迹；在自动化装配设备里，它可以驱动小型滑台完成精准的位移进给，石墨电刷的换向特性让它在低速运转时的扭矩输出更平稳，不会出现明显的转速波动，刚好适配精密装配时的低速平稳进给需求。安装边界的处理上，模型完整保留了电机外壳的所有外部轮廓，包括外壳上的印刷标识区域的凸起、端盖和外壳配合的止口台阶，这些细节在做安装座的包容式设计时非常关键，如果安装座的内孔尺寸没有考虑到止口台阶的直径差，就会出现电机插不到位的问题，模型把这些配合尺寸都做了1:1的还原，能让装配校核的结果更贴近实际组装的情况。另外，电机后端的接线端位置也做了准确的还原，在做设备内部走线规划的时候，可以直接根据接线端的位置和尺寸预留走线空间，避免出现走线和周边结构件干涉、或者接线端弯折半径不够导致线材损伤的问题。对于三维建模从业者来说，这个模型的建模逻辑也有参考价值，整个电机的结构以回转体为基础，在端盖部分做局部的特征切除和阵列，建模过程中先搭建主体回转轮廓，再处理端面上的孔位、固定槽、输出轴这些局部特征，既能保证特征的参数化可修改性，也能控制整个模型的文件体量，不会因为过多的碎面导致装配体卡顿。在做设备选型验证的时候，把这个模型导入装配环境后，可以直接模拟电机的安装过程，检查固定螺丝的安装空间是否足够、输出轴和传动件的配合长度是否合适、电机外壳和周边的结构件有没有运动干涉，尤其是在做紧凑空间的设备布局时，每一寸空间的利用都要精准计算，这个模型的尺寸准确性可以帮工程师减少大量的实物测量和反复改图的工作量。从工况适配的细节来看，石墨电刷的另一个优势是抗过载能力更强，在设备启动瞬间或者遇到短暂负载冲击的时候，石墨电刷的接触稳定性更好，不会因为瞬间的电流波动出现换向打火的问题，这也是它适合机器人和自动化设备这类频繁启停、负载波动较大场景的核心原因，模型虽然是三维数模，但准确还原的结构尺寸可以让工程师在设计阶段就对电机的整体占用空间有直观的认知，不用等拿到实物样品再调整整体布局，能有效缩短设备的研发周期。
