双轴自动回中迷你操纵杆电位器结构设计

在小型手持控制终端、游戏外设、工业遥控手柄、小型航模遥控器这类需要多维度方向输入的设备里，这类双轴自动定心电位器是核心的人机交互输入部件，它不需要复杂的编码电路，依靠电阻分压原理就能输出对应X、Y轴偏转角度的模拟电压信号，成本可控且响应直接，在对成本敏感、不需要超高精度位移检测的操控场景里应用十分广泛。

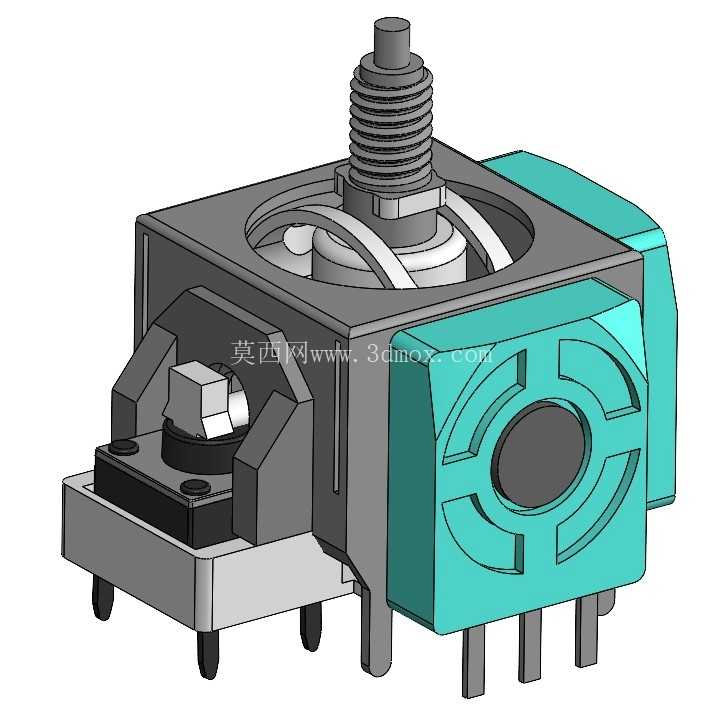

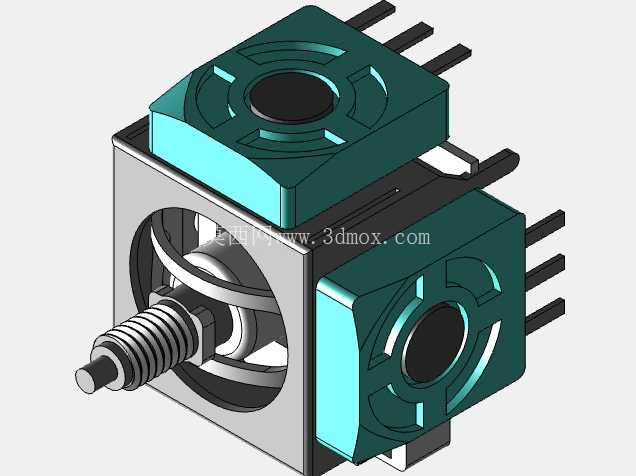

从结构功能上看，这款电位器集成了两个正交布置的10K电位器芯体，分别对应X轴与Y轴的偏转检测，当操纵杆被扳动到任意方向时，内部的拨块会同步带动对应轴的电位器电刷转动，改变分压回路的输出阻值，输出与偏转角度呈线性对应关系的电信号，设备主控采集该信号后就能识别操纵方向与偏转幅度。当操纵外力撤除后，内部的定心弹性结构会自动将摇杆推回中心初始位置，保证无操作时输出信号稳定在中位电压区间。除此之外，这款电位器还集成了Z轴瞬时按压开关，当摇杆沿轴向垂直按下到指定行程时，内部的触点会完成闭合导通，松开后自动复位断开，可实现确认、功能切换这类附加操作，不需要额外在手柄上布置独立按键，能有效压缩操控端的结构空间。

做这款零件的三维建模时，首先要梳理清楚各运动部件的运动边界与干涉关系：摇杆的摆动角度是核心参数，通常单轴最大偏转角度在20°到25°区间，建模时要先确定球铰定心结构的旋转中心，以此为基准做两个正交方向的旋转副限位，避免扳动摇杆时出现结构卡滞或者部件干涉。上部的螺纹安装段是主要的安装定位结构，建模时要严格匹配标准细牙螺纹的参数，对应的安装面板开孔尺寸、锁紧螺母的配合尺寸都要预留合理公差，通常螺纹段直径适配6mm或者8mm的标准安装孔，方便用户直接在面板上开孔固定，不需要额外做定制转接结构。下部的插针引脚要对应PCB安装的焊盘间距做定位，引脚伸出长度要兼顾波峰焊或者手工焊接的操作空间，通常伸出长度控制在3mm到4mm，既保证焊接可靠性，也不会因为引脚过长导致安装后与其他元件产生干涉。

从安装适配的角度看，这款电位器的整体外轮廓尺寸控制得十分紧凑，主体方形基座的边长通常在16mm到18mm区间，总高度从安装面到摇杆顶端不超过25mm，非常适合布置在空间受限的手持设备内部。建模时需要重点关注几个配合公差：一是摇杆球头与定心座的配合间隙，间隙过大会导致摇杆晃动、中位输出信号漂移，间隙过小则会导致扳动阻力过大、操作手感生涩，甚至长期使用后出现磨损卡滞；二是电位器电刷与电阻基片的接触压力，要保证在全角度偏转范围内都能可靠接触，不会因为振动出现信号跳变，同时也要避免压力过大导致转动阻尼过高、使用寿命缩短；三是按压开关的触发行程，通常按压行程控制在0.5mm到1mm，触发压力设置在1.5N到2.5N区间，既避免日常扳动摇杆时误触发按压功能，也能保证按下操作时有清晰的触感反馈。

在实际选型应用时，还要考虑使用场景的环境适应性：如果是用于工业遥控设备，需要确认电位器的密封结构是否能满足防尘防泼溅要求，避免粉尘或者水汽进入内部导致电阻基片磨损、接触不良；如果是用于高频操作的游戏外设，要重点关注电位器的机械寿命，通常这类电位器的全角度摆动寿命要达到100万次以上，按压开关的寿命要达到50万次以上，才能满足长期高频使用的需求。建模过程中还要对各运动部件做运动仿真验证，模拟摇杆在全角度偏转、按压的全行程动作，检查是否存在结构干涉、运动死点，确认弹性复位件的力臂设置合理，保证复位动作顺畅无卡滞，各位置的输出信号过渡平滑无跳变。
