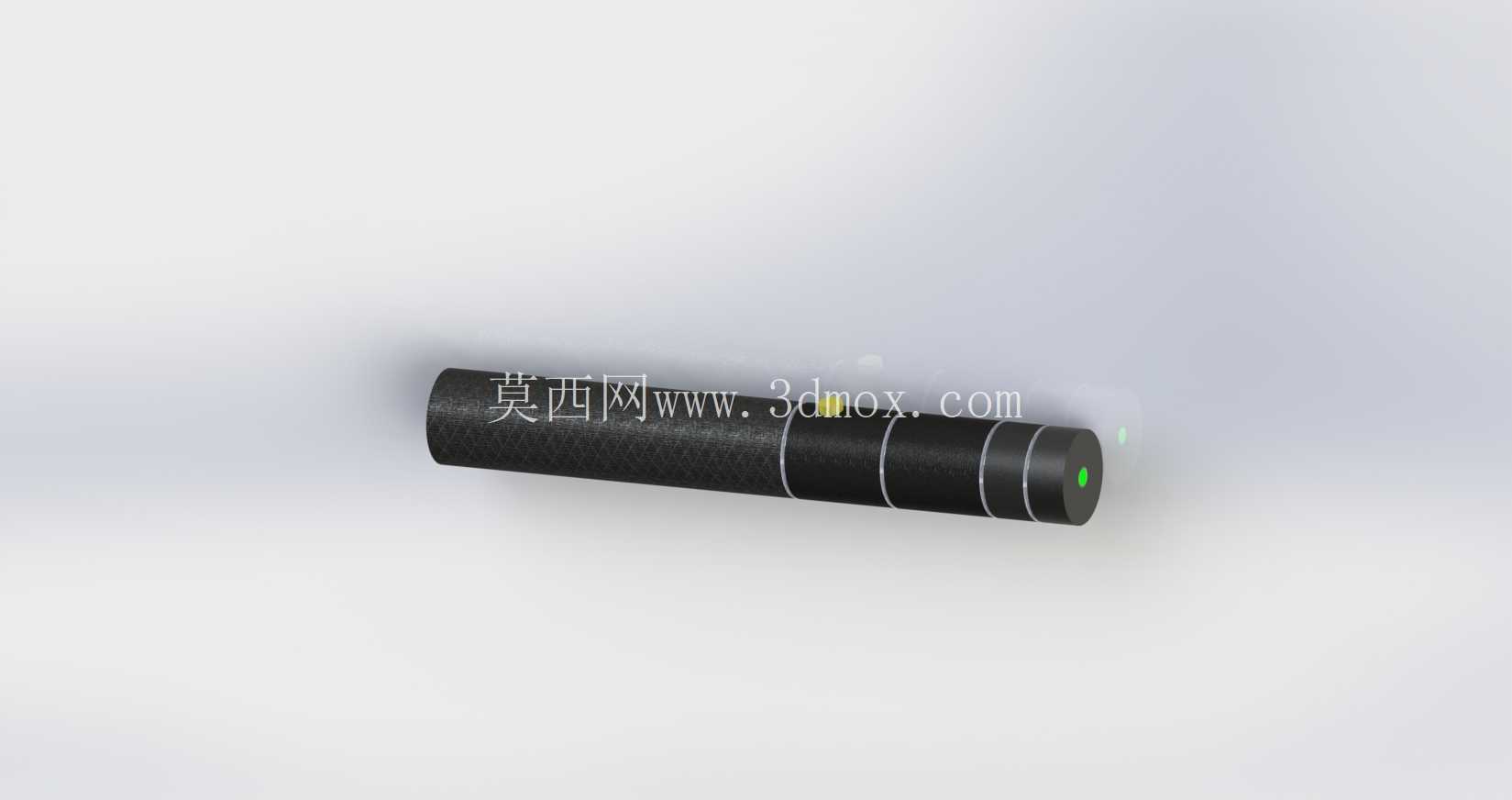

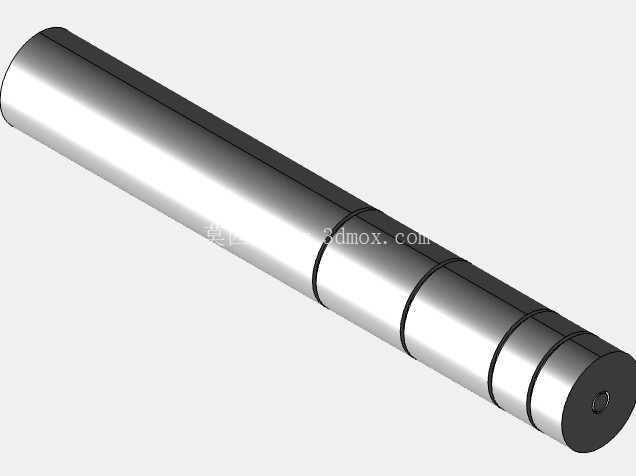

笔形绿色激光发射模组结构设计

这款笔形激光发射模组，核心出光波段为绿光，在工业现场的对位、指示场景中，相比传统红光具备更强的抗环境光干扰能力，尤其在明亮车间、浅色加工工件表面的投射可见度优势明显，常被集成在自动化产线的定位工位、工装夹具的对位基准、设备调试的指向标记环节，也可适配手持检测工具做辅助标线使用。从结构设计逻辑来看，整体采用圆柱笔形构型，核心是为了适配标准圆柱安装孔的快装需求，筒身主体做了等直径分段设计，不同分段对应内部不同功能模块的装配限位，靠近出光端的几道环形槽，一方面是做内部透镜组、激光二极管的轴向定位台阶，另一方面也可搭配橡胶密封圈实现壳体的防尘防水密封，满足工业车间多粉尘、少量切削液飞溅的使用环境要求。出光端做了内凹式的透镜保护设计，避免日常安装、使用过程中硬物刮花光学透镜，端面的绿色标识点用于快速区分出光波段，避免同规格不同波长的模组混装出错。尾部预留的接线区域做了径向收窄，方便穿入设备内部的走线槽，也可适配标准的M系列航空插头做快速接线，无需额外做转接结构。从安装边界来看，筒身主直径适配常见的12mm/16mm标准安装夹位，安装时可通过侧面顶丝或者抱紧式夹块完成固定，轴向长度控制在常规笔形模组的通用尺寸范围内，替换同规格旧模组时无需改动原有安装位的结构尺寸，能直接完成互换。内部结构分层清晰，从尾部到出光端依次排布驱动电路板、激光二极管、准直透镜组、滤光片，每一层都有对应的壳体台阶做轴向定位，避免设备运行过程中的振动导致光轴偏移，驱动电路部分做了恒流设计，可适配常见的直流工业供电电压，不会因为电压小幅波动导致出光功率不稳定，延长激光二极管的使用寿命。在实际选型适配时，需要注意安装位的同轴度公差，若安装孔与设备基准面的垂直度偏差过大，会导致投射的激光点或线偏离预设基准位置，因此建模时特意将筒身的圆柱度公差控制在工业级通用要求范围内，既不会因为过高的公差要求提升加工成本，也能满足绝大多数工业对位场景的精度需求。筒身表面做了哑光氧化处理，避免车间照明光线在筒身表面形成反光干扰操作人员视线，同时氧化层也能提升壳体的耐磨性能，日常拆装调整时不会轻易留下划痕。在做三维结构建模时，所有装配间隙都按照工业塑料与金属件的常规配合公差设置，透镜与壳体的配合采用过渡配合加胶封的形式，既保证透镜安装后的同轴度，也能避免长期使用后透镜松动移位，驱动板与壳体之间预留了少量灌胶空间，用户可根据使用场景的振动等级选择是否灌封加固，进一步提升模组的抗振性能。这类笔形绿光激光模组的应用场景并不局限于工业加工领域，在测量设备、教学演示仪器、安防指向装置中也有大量应用，因此建模时保留了足够的结构改型空间，用户可根据自身需求调整筒身长度、更换不同焦距的透镜来改变出光光斑大小，或是在尾部增加调制模块实现脉冲出光，适配不同的功能需求。需要注意的是，出光端的光学元件装配同轴度直接影响最终的出光效果，建模时将透镜座的定位基准与激光二极管的安装基准设置在同一轴线上，减少装配时的调整工作量，批量生产时可大幅提升装配效率，降低人工调校的时间成本。
