60mm规格DC12V轴流散热风扇结构设计

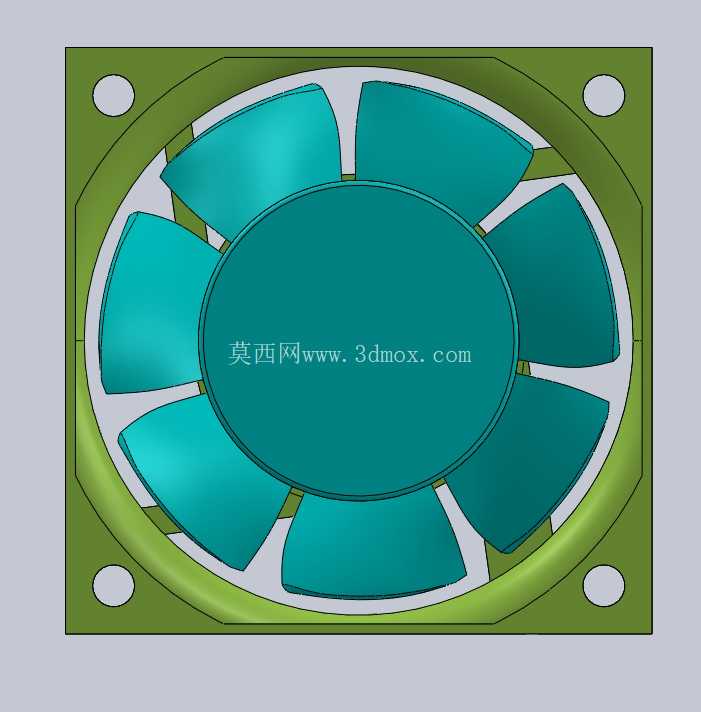

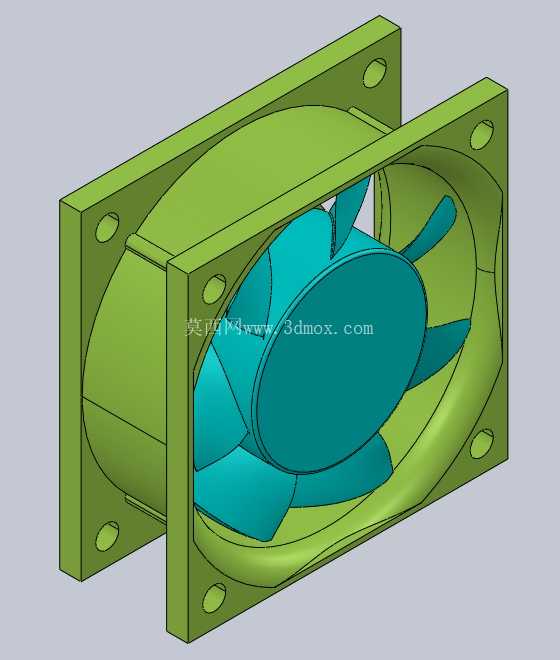

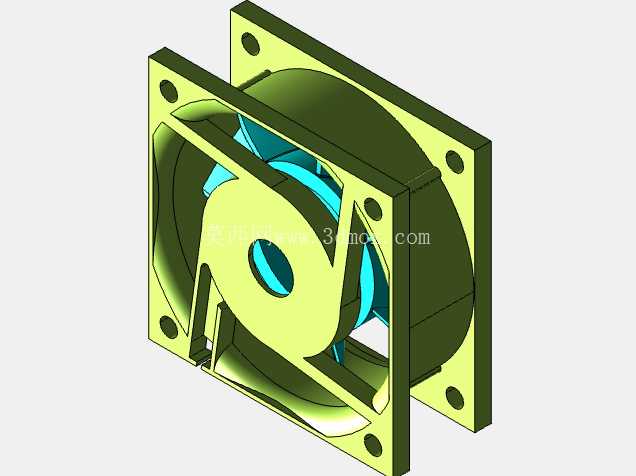

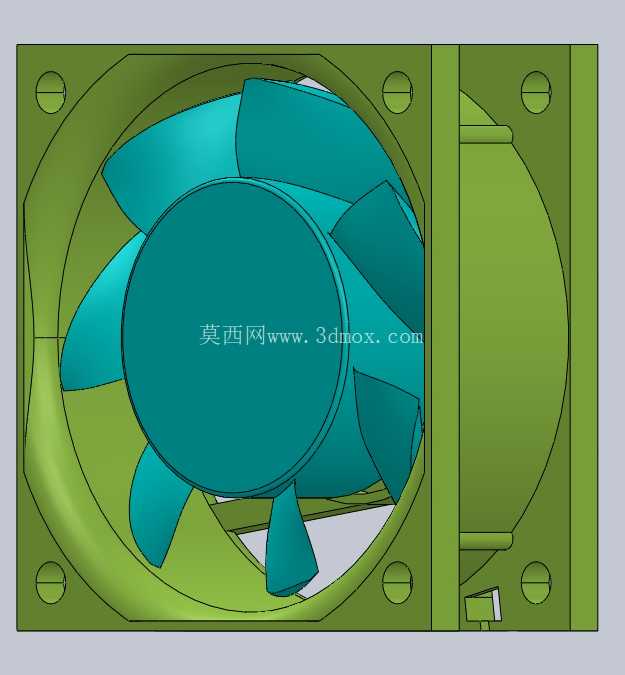

在工业控制机柜、小型电子设备、车载电子模组、桌面型计算设备的散热设计环节中，这类小尺寸直流轴流风扇是应用频次极高的主动散热部件，本次呈现的60x60x25mm规格DC12V风扇，是散热选型中非常经典的尺寸段，适配绝大多数对安装空间有严格限制、同时需要稳定通风量的散热场景。从结构设计逻辑来看，这款风扇采用双侧法兰安装边的结构形式，法兰边上预留的四个沉头安装孔，完全匹配行业通用的60mm风扇安装孔距标准，安装时可直接通过M3或者M4规格的螺丝完成固定，不需要额外设计转接支架，能大幅缩短结构工程师的选型适配周期。外框采用一体注塑的方形带导流弧面结构，框体内部的导流曲面顺着扇叶的出风方向做了顺滑过渡，能有效降低气流在框体内部的紊流损失，减少扇叶转动过程中产生的风切噪音，同时提升实际出风效率。扇叶采用七片后掠式叶片设计，叶片的曲面弧度经过流体力学优化，在12V直流供电的额定工况下，能在较低转速区间就实现满足散热需求的通风量，同时兼顾运行噪音与动平衡表现，避免长期运转时出现共振问题。从安装边界来看，这款风扇的整体厚度为25mm，在设备内部布局时，只需要预留出62x62x27mm的安装避让空间即可，法兰边的厚度控制在2mm以内，不会额外占用过多的设备内部空间，进出风侧的安全间隙只需要预留3mm以上，就不会出现扇叶剐蹭周边线束或者结构件的问题。在实际工程应用中，这类风扇常被布置在设备的进风口或者出风口位置，配合设备内部的散热鳍片、导热硅脂、导热垫片等导热部件，形成完整的散热风道，将设备内部功率器件、电路板工作产生的热量及时带出设备腔体，避免器件因长期高温工作出现性能衰减、寿命缩短的问题。不同于大尺寸工业排风扇，这类小尺寸直流风扇的供电兼容性强，12V的供电电压可以直接适配绝大多数工业设备、消费电子设备的内部供电回路，不需要额外设计电压转换电路，扇叶与外框的材质选用耐温工程塑料，能在-10℃到60℃的常规工作环境下长期稳定运行，部分经过耐候性优化的批次还可以适配更宽的温域工作场景。在三维建模过程中，这类风扇的模型需要重点还原法兰安装孔的位置精度、框体的内部导流曲面形态、扇叶的安装间隙与转动空间，避免在做设备整体装配干涉检查时出现误判，同时模型的外观曲面还原度也能帮助工业设计师在做设备外观评审时，更直观地看到风扇安装后与设备外壳格栅的匹配效果，提前调整格栅的开孔位置与开孔率，保证通风效率的同时兼顾外观一致性。很多结构工程师在做小型设备散热设计时，会优先选用这个尺寸段的成熟风扇型号，正是因为其安装尺寸标准化程度高、供应链成熟、性能参数覆盖范围广，不管是需要高转速大风量的密闭设备散热，还是需要低转速静音的办公类电子设备散热，都能找到对应参数的同尺寸产品完成适配，不需要重新修改设备的结构安装位，能大幅降低产品的迭代设计成本。
