4010规格轴流散热风扇结构设计

在各类紧凑型电子设备、工业控制板卡、小型电源模块的热管理设计中，小尺寸轴流风扇是应用频次极高的风冷散热部件，4010规格的风扇更是这类场景里的通用选型。这类风扇的核心作用是通过叶轮旋转驱动空气定向流动，带走发热元器件表面堆积的热量，将设备内部工作温度控制在元器件允许的耐受区间内，避免因过热引发的性能降频、元器件老化加速甚至热失效问题。从实际应用场景来看，这类小尺寸风扇既可以直接贴装在PCB板上的发热芯片散热鳍片侧，也可以嵌入小型机箱、嵌入式工控设备的通风孔位，还能配套在3D打印机挤出头、小型激光模组这类需要局部定点散热的装置上，适配的安装场景覆盖了消费电子、工业控制、小型智能设备等多个领域。

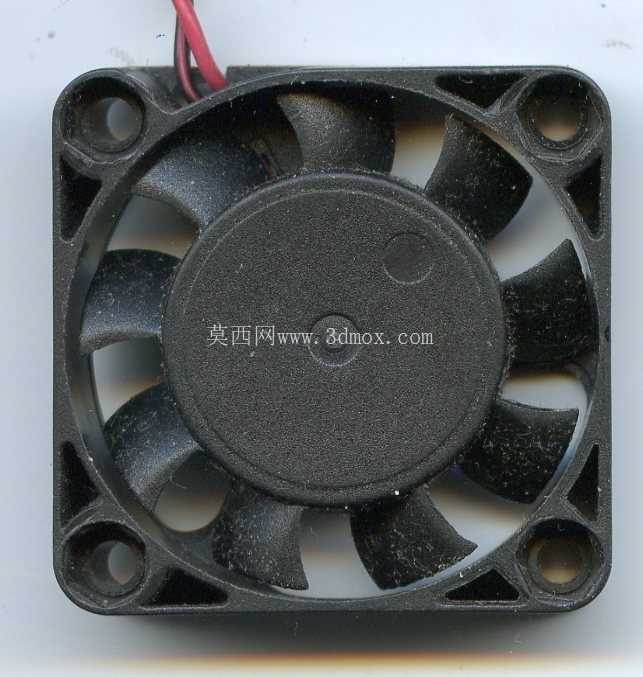

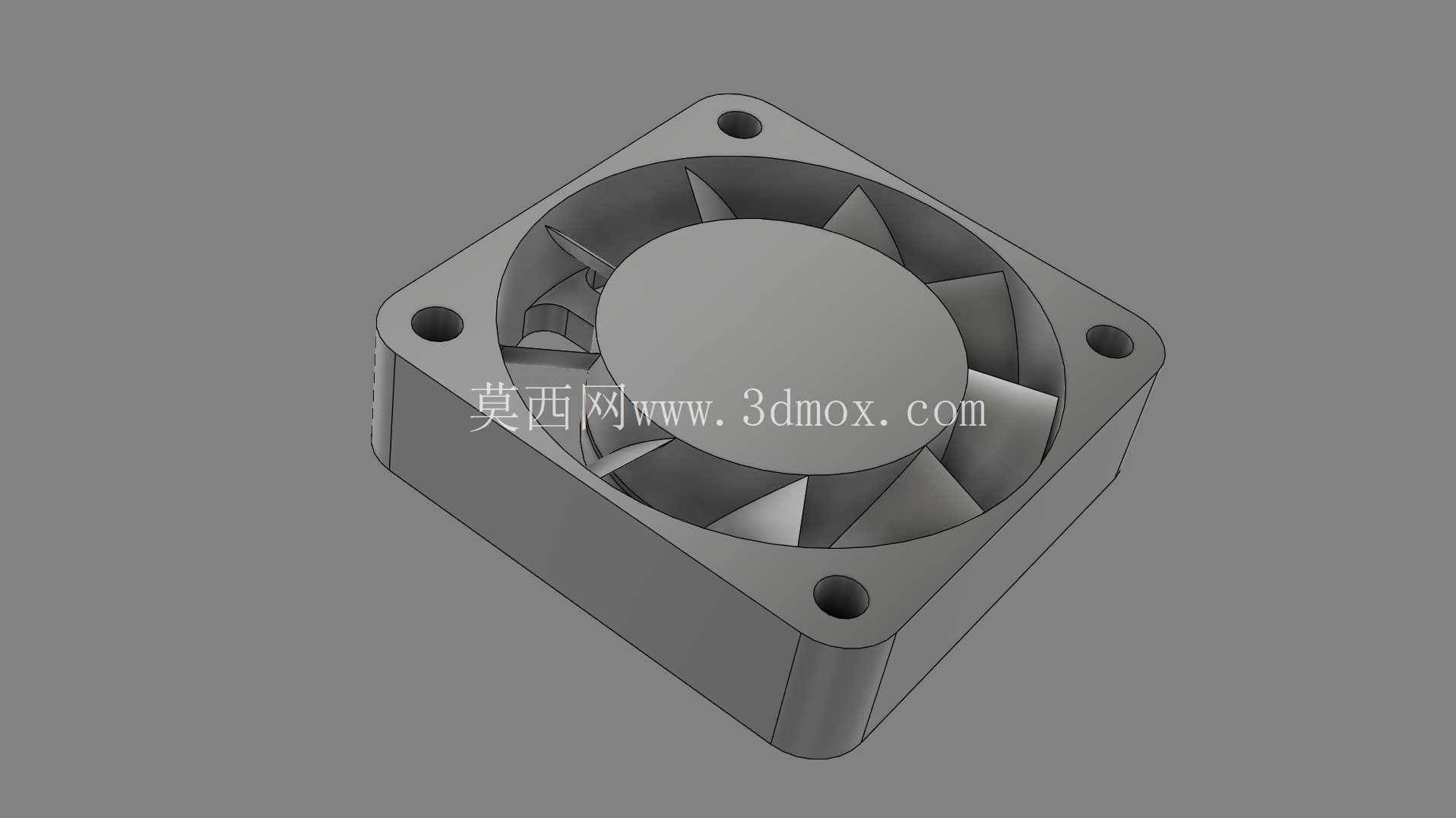

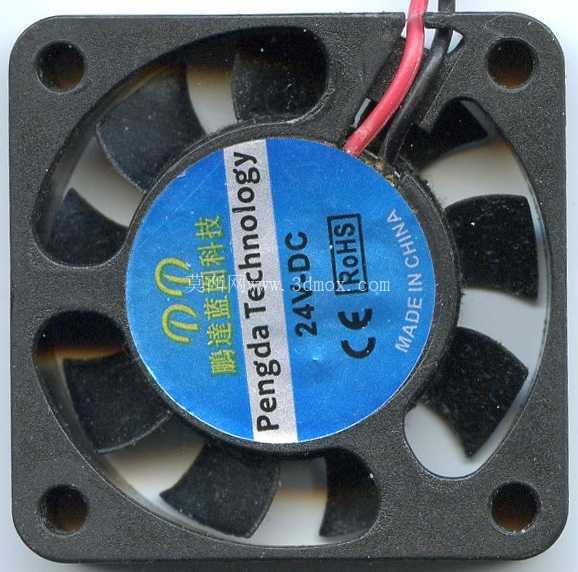

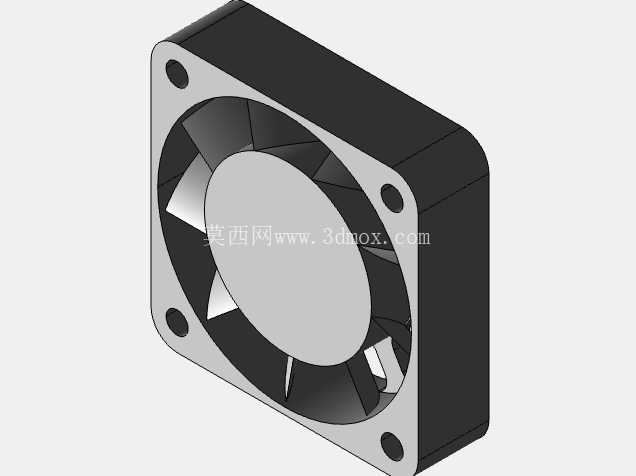

从结构设计的角度来看，这款4010风扇采用了标准的方形外框结构，外框四个角预留了沉头安装孔位，安装时可以通过M3规格的螺丝直接固定在安装面上，孔位的位置公差控制在±0.1mm范围内，能够匹配行业通用的安装孔距标准，不需要额外做安装位的适配修改。外框的内圈做了圆弧导流过渡，能够减少空气进入叶轮区域时的紊流损失，提升进出风的效率。叶轮部分采用了七片后倾式叶片设计，叶片的曲面弧度经过反复调整，在保证足够风量输出的同时，尽可能降低旋转过程中产生的气动噪音，叶片与外框内壁的间隙控制在0.3mm左右，既避免了旋转过程中叶片擦碰外框的风险，也减少了间隙处的空气回流损耗。

设计过程中首先要明确的是安装边界尺寸，4010代表风扇的外轮廓边长为40mm，整体厚度为10mm，这个尺寸属于小规格轴流风扇的标准尺寸段，在选型时不需要额外预留过多的安装空间，只要在安装面上预留出40mm见方的安装区域，同时留出不小于5mm的进出风避让空间，就可以保证风扇的正常通风效果。外框的边角做了R1.5的圆角过渡，既可以避免安装过程中尖锐边角划伤操作人员，也能减少注塑生产过程中的应力集中问题，提升外框结构的抗冲击强度。叶轮中心的轮毂部分做了内凹设计，用来容纳内置的驱动电机，轮毂的直径控制在18mm，既能够给电机提供足够的安装空间，也不会因为轮毂过大遮挡有效通风面积，影响整体的风量输出。

在功能特性上，这类直流轴流风扇通常采用5V或12V直流供电，转速区间根据使用需求可以覆盖4000转到8000转，对应的风量在5CFM到10CFM之间，能够满足10W到30W发热功率器件的散热需求。设计时还考虑了接线的避让空间，外框的侧边预留了出线槽位，供电引线可以从侧边引出，不会额外占用风扇厚度方向的安装空间，适配厚度方向空间紧张的紧凑设备内部安装需求。外框的进出风侧都做了0.5mm的止口结构，当需要加装防尘网或者导风罩时，可以直接将配件卡在止口位置，不需要额外打胶或者螺丝固定，提升后期组装维护的便利性。

从建模实现的角度来看，整个风扇的结构拆分清晰，外框、叶轮、轮毂三个主要部件的建模逻辑清晰，外框采用拉伸加切除的方式完成安装孔、导流弧面、止口结构的构建，叶轮部分通过单个叶片曲面建模后圆周阵列完成，所有配合面的公差都按照小尺寸塑料件的注塑公差标准设定，能够直接对接后续的结构验证或者开模生产需求。在实际选型应用中，这类标准尺寸的风扇不需要单独开模定制，直接选用标准件即可，但在做设备结构适配时，需要准确匹配安装孔位、厚度尺寸以及进出风方向，避免出现安装干涉或者风向装反的问题，影响整体散热效果。对于结构设计从业者来说，这类通用散热部件的三维模型可以直接导入设备装配体中，用来验证安装空间、做通风路径的仿真模拟，提前排查结构干涉、通风路径遮挡等设计问题，减少后期样机验证阶段的修改成本。
