大尺寸室内三叶吊扇结构设计

在商用办公空间、挑高住宅客厅、小型公共休闲区这类层高普遍在4米上下的室内场景里，常规小尺寸吊扇的气流覆盖范围往往难以满足全域通风需求，这款84英寸规格的室内吊扇，正是针对这类大层高、大面积的室内通风场景做的定向结构设计。从实际使用逻辑出发，这类大尺寸吊扇不需要像工业大吊扇那样适配厂房的超高层高，而是要在保证送风覆盖半径的前提下，兼顾运行静音性、外观适配性与长期使用的可靠性，因此在结构设计上做了多维度的平衡考量。

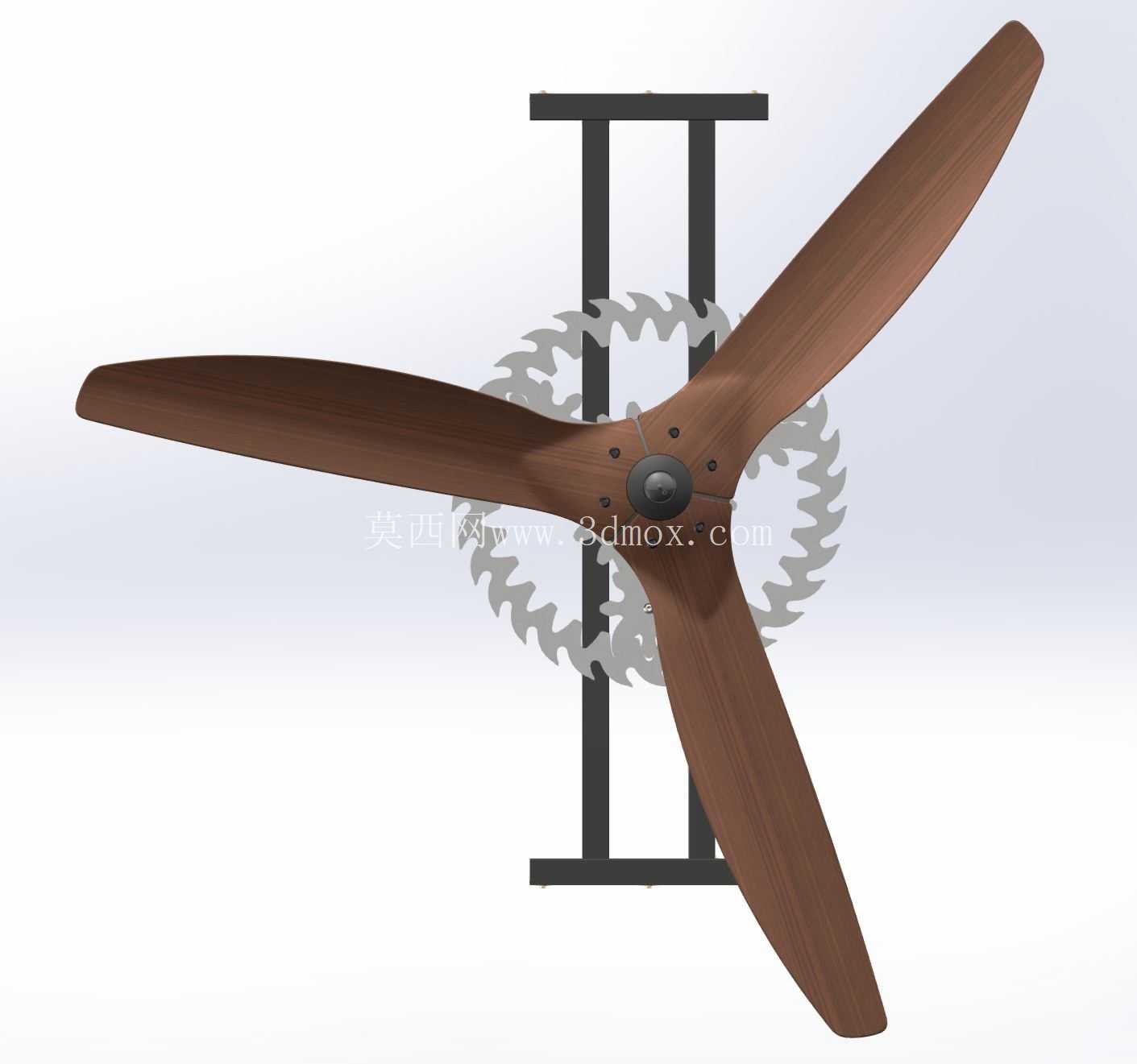

扇叶部分采用可持续毛竹作为基材，并非单纯出于环保概念的营销考量，从工程角度看，竹材的比强度优于常规ABS塑料扇叶，长期在室内温湿度波动环境下的形变量更小，同时木质纹理的外观能适配原木风、简约风等多数室内装修风格，避免金属扇叶的冷硬感。三片扇叶采用大后掠角翼型设计，叶根到叶尖的弦长做渐变收窄处理，叶尖部分做了小角度上翘的修型，能够打散叶尖涡流，降低运行过程中的气动噪声，同时避免气流直吹人体产生的生硬风感，模拟自然风的流动状态。扇叶与中心轮毂的连接采用嵌入式螺栓锁紧结构，每个连接点都做了沉头处理，保证连接面平整，减少连接位置的气流扰动，同时锁紧结构的防松设计经过反复校核，能够承受长期正反转运行带来的交变载荷，避免扇叶松动产生的振动隐患。

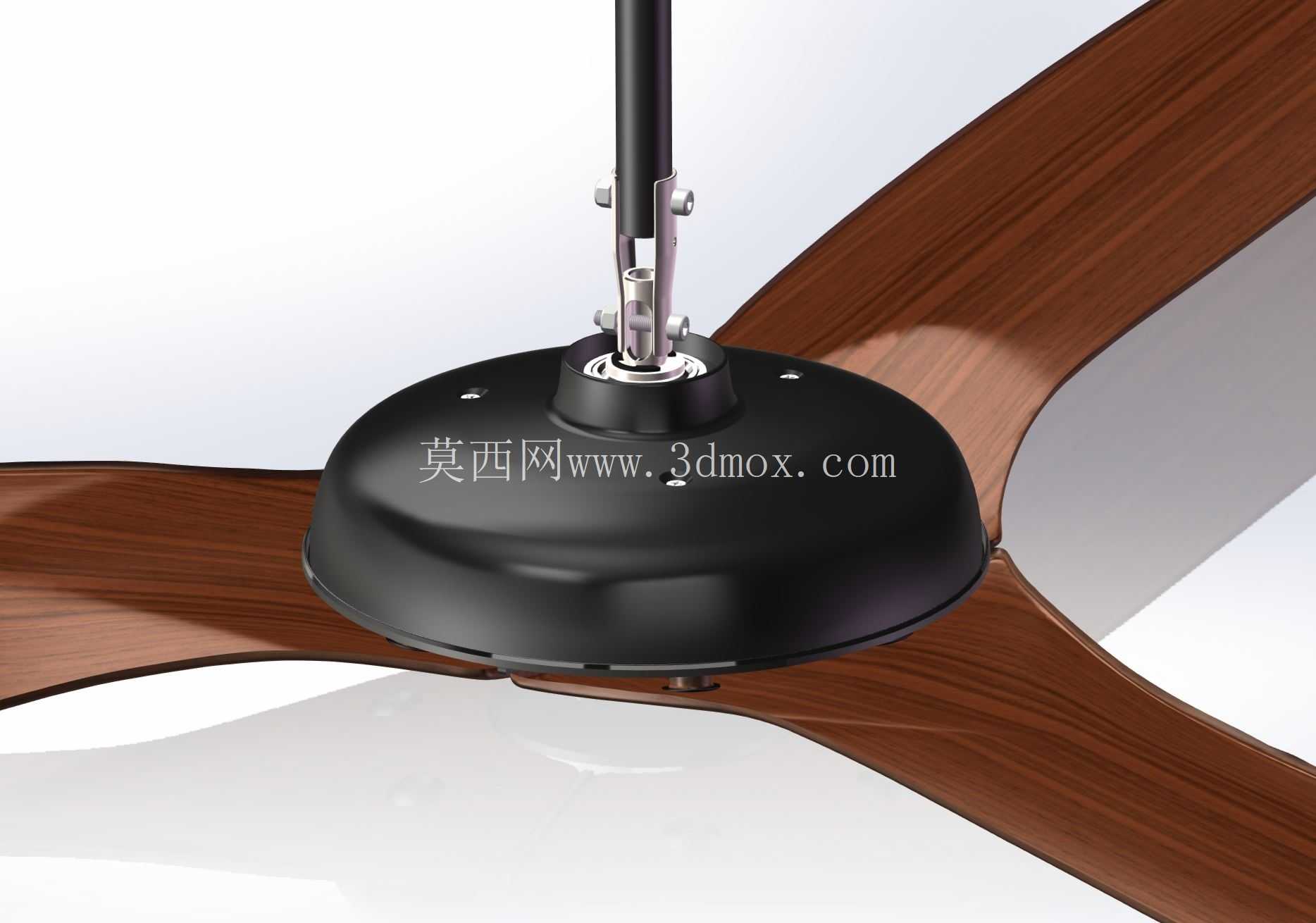

动力部分选用带数字逆变器驱动的EC电机，相比传统交流吊扇电机，EC电机的效率区间更宽，在低转速运行时的能耗优势尤为明显，同时电机本体的运行温升更低，长期连续运行的可靠性更高。电机的输出轴与轮毂之间采用锥面配合加键连接的结构，保证传动同轴度，降低径向跳动带来的整机振动。控制模块的设计兼顾了多场景使用需求，除了常规的壁控、遥控方式外，还支持移动应用远程控制，同时预留了0-10V模拟量控制接口，能够接入楼宇自控系统，适配商用空间的集中管控需求。板载的多维度传感模块是这款产品的核心设计亮点，集成的环境温度、表面温度、相对湿度传感器，能够根据室内环境参数自动调整转速与运行模式，被动红外传感器则可以检测区域内的人员活动状态，实现无人时段自动降速或停机，进一步降低无效能耗。

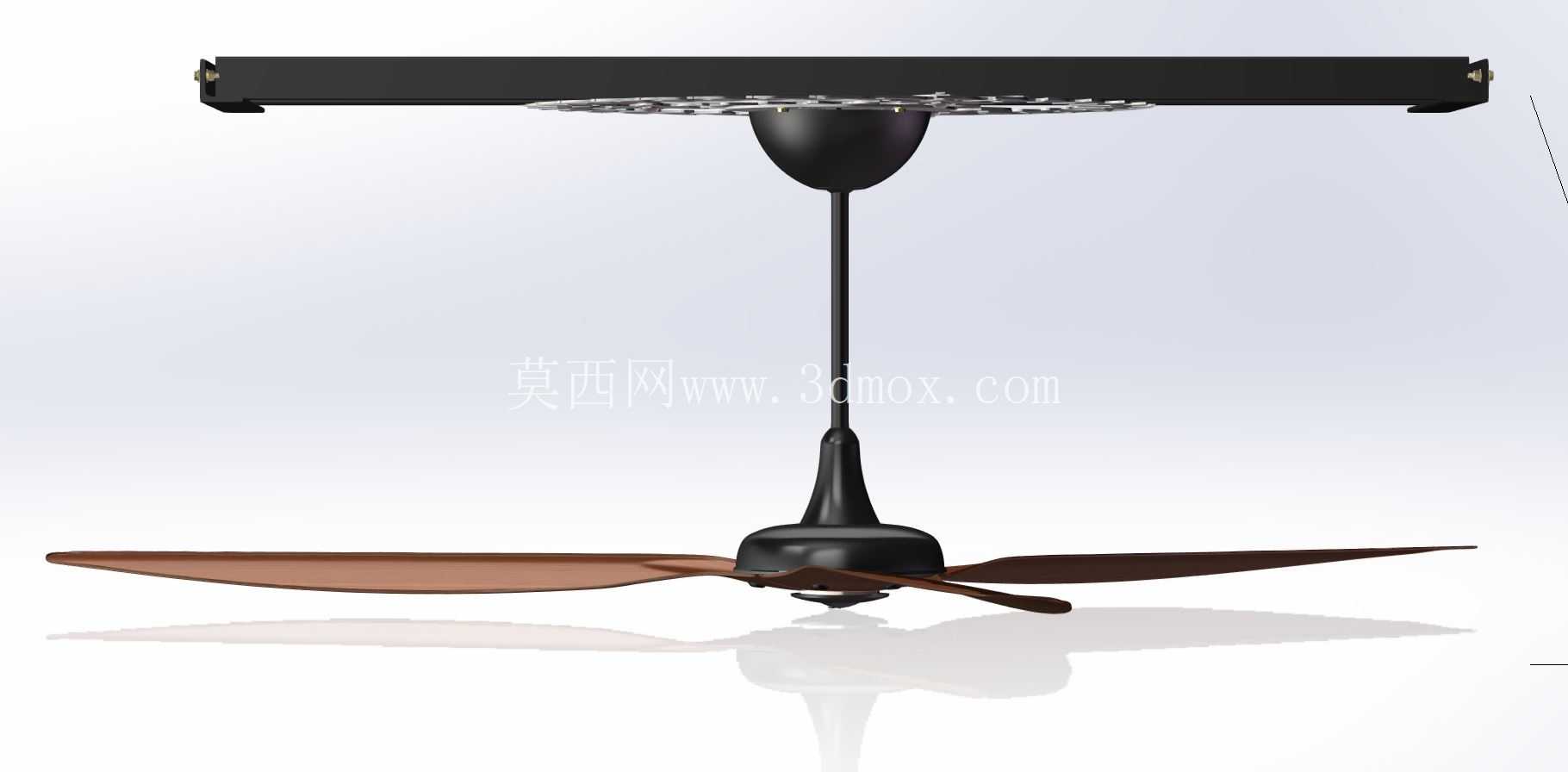

安装结构部分，标配的通用安装座适配常规室内吊顶的龙骨安装条件，针对4.3米及以上的更高层高，可选配延长管套件来调整吊扇的悬挂高度，保证扇叶距离地面的高度处于最优送风区间，避免悬挂过高导致气流到达地面时风速衰减过多，或是悬挂过低带来的安全隐患与压迫感。可选配的灯套件采用模块化快装结构，不需要拆解吊扇主体结构即可完成加装，接线接口做了防呆设计，现场安装时不需要额外做接线处理，降低安装出错概率。整机的安装边界做了明确的校核，扇叶旋转直径为2.1米，安装时需要保证扇叶距离周边墙面、障碍物的距离不小于0.6米，避免扇叶周边的气流回流影响送风效率，同时避免障碍物扰动气流产生额外噪声。

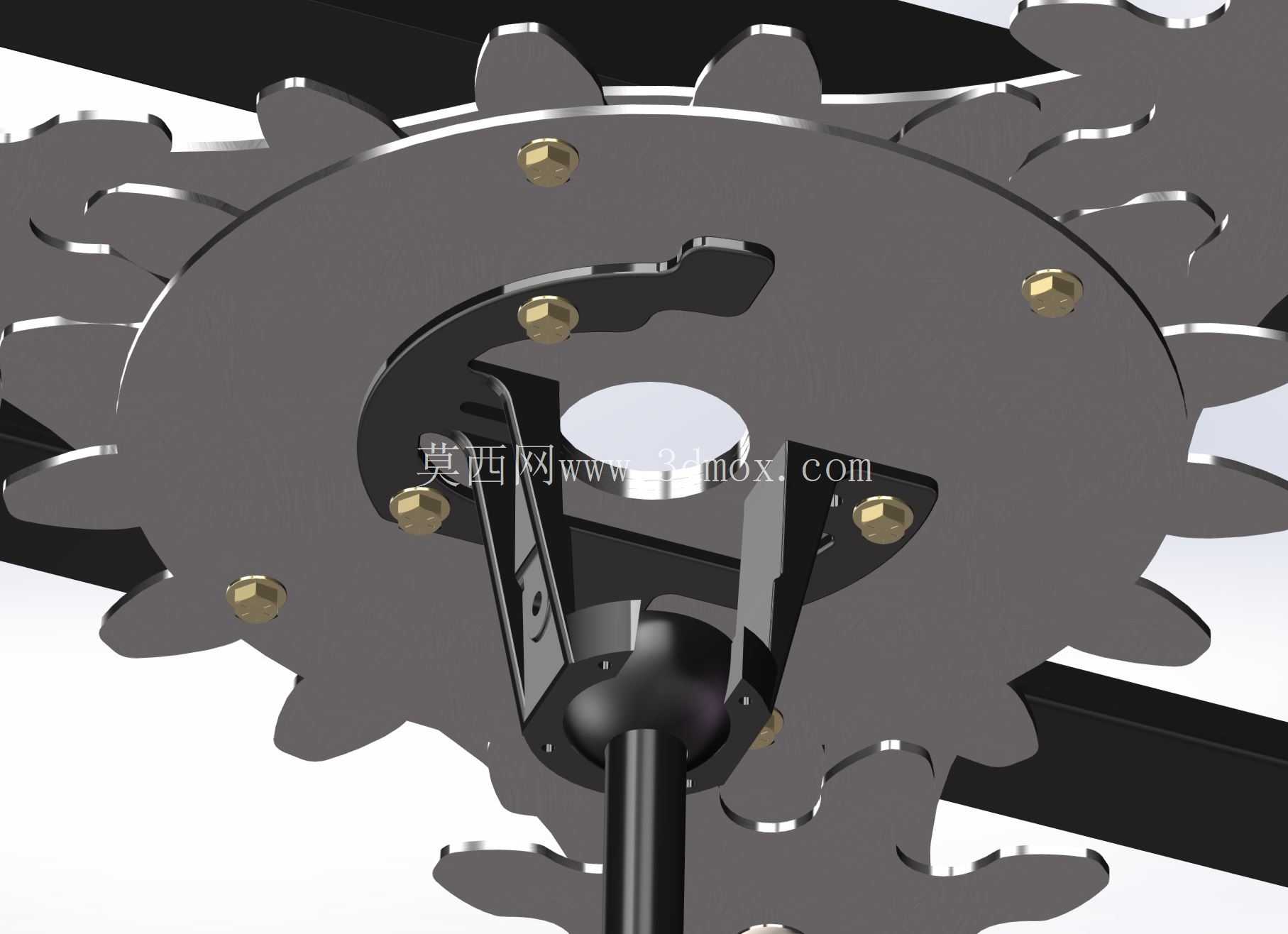

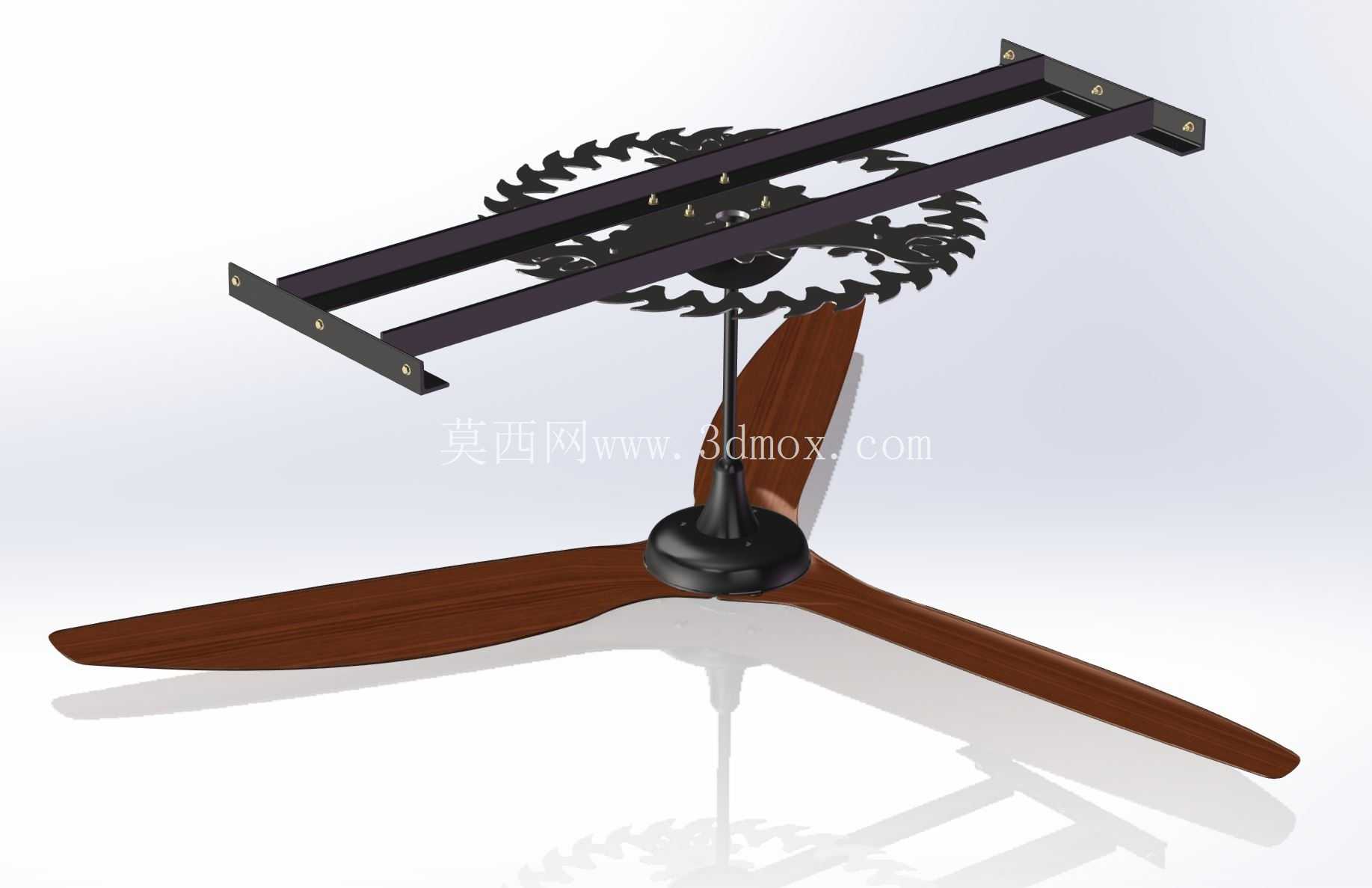

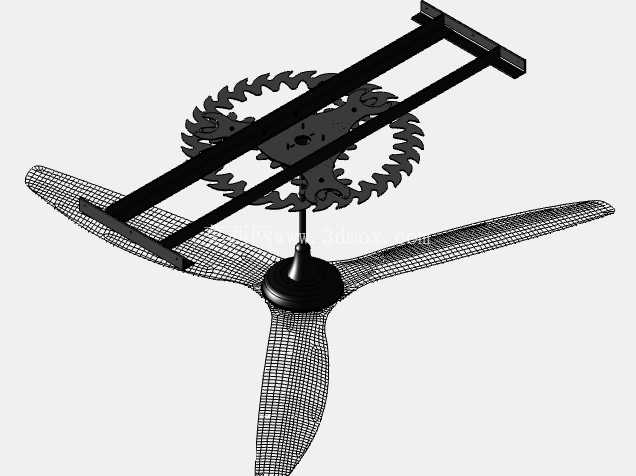

从三维建模的角度看，这款吊扇的模型完整还原了扇叶的翼型曲面、电机的装配结构、安装吊架的连接细节，所有配合面的公差都按照实际量产的装配要求做了预留，扇叶的曲面建模采用G2连续曲面保证外观顺滑，齿轮状的装饰罩结构既做了外观造型的还原，也预留了内部走线的空间，整体模型的装配层级清晰，能够直接用于结构校核、安装模拟或是渲染出图，对于做家电类产品结构设计、室内软装配套选型的从业者来说，有很高的参考价值。
