便携式迷你随身充电移动电源结构设计

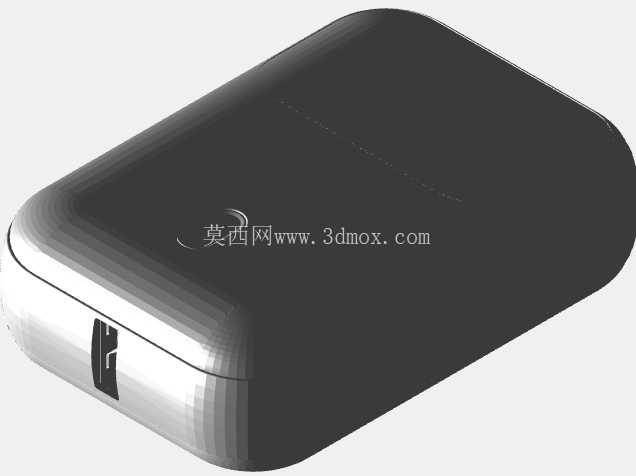

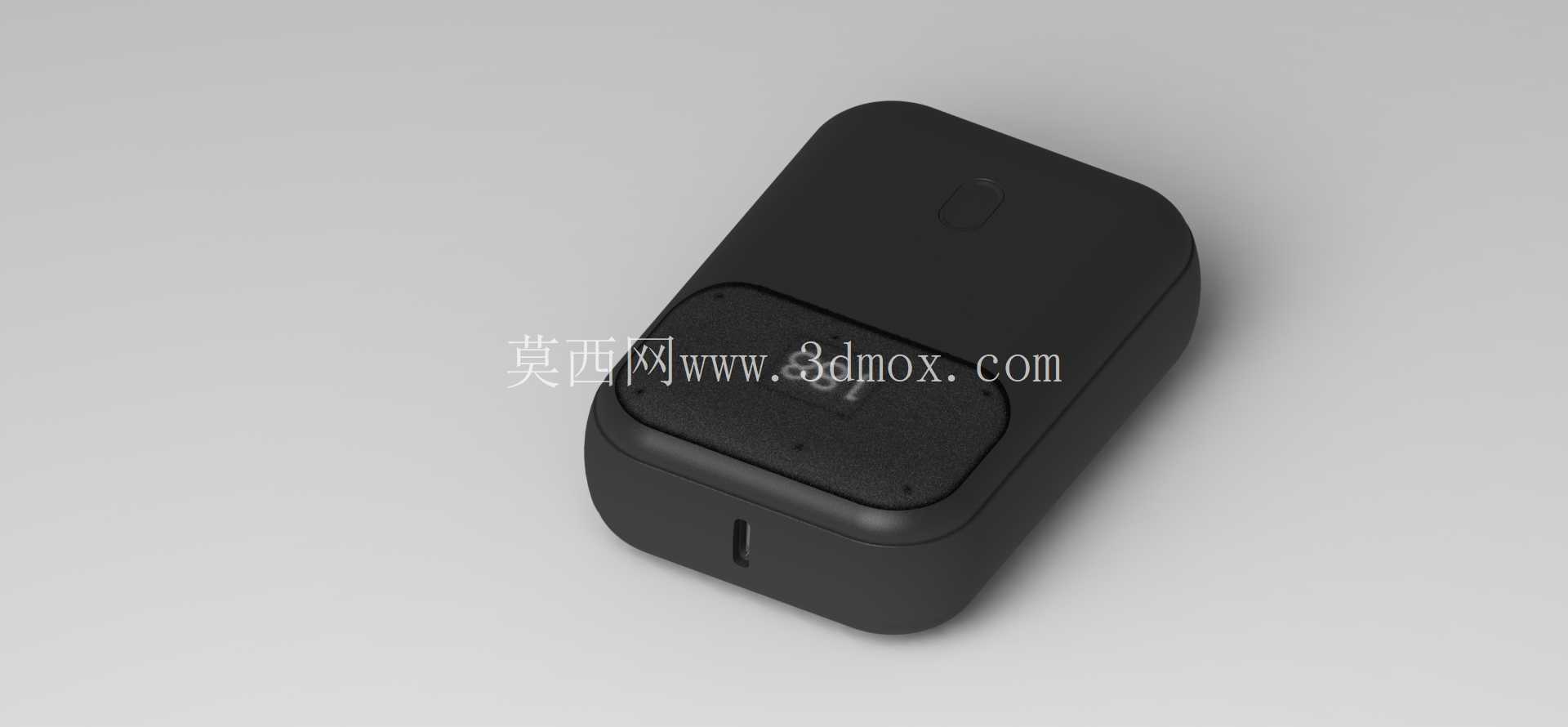

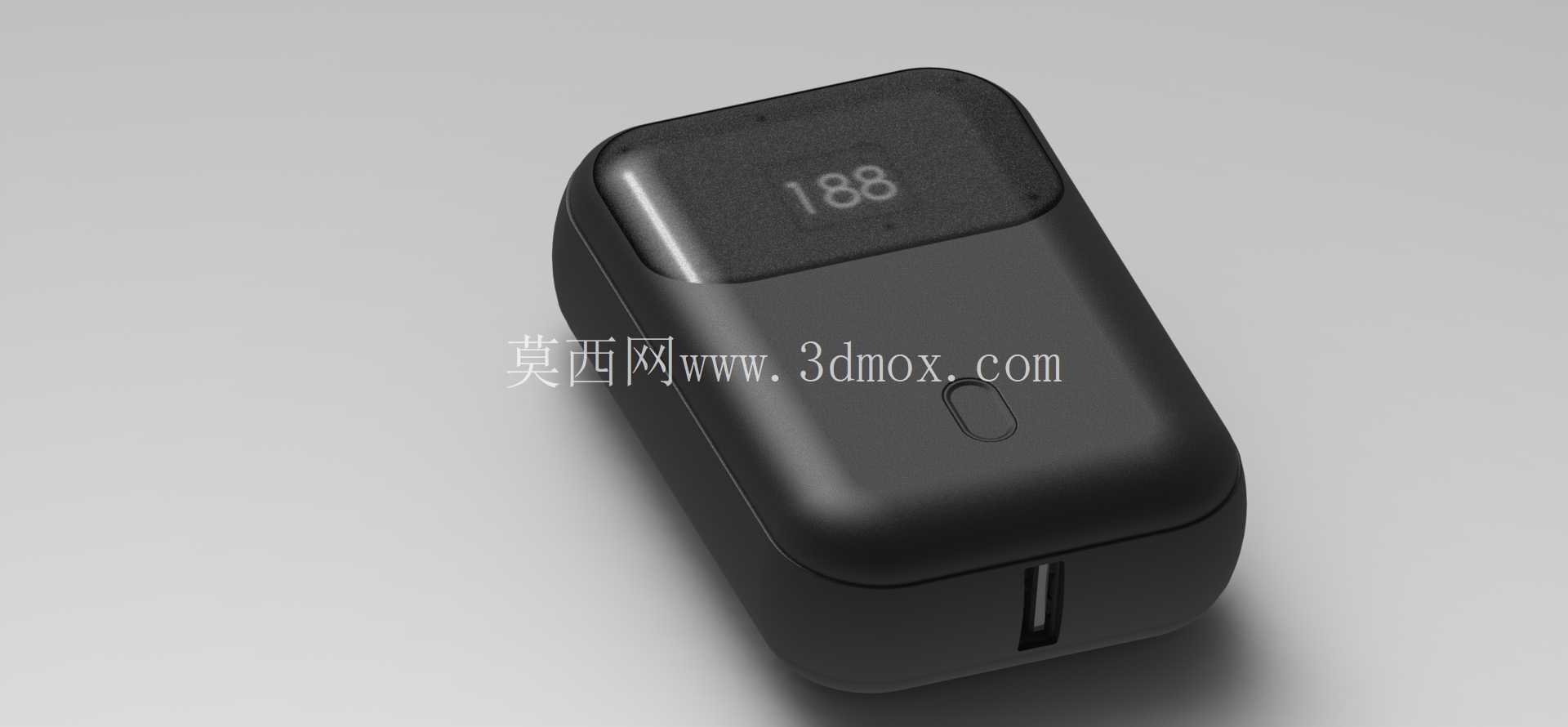

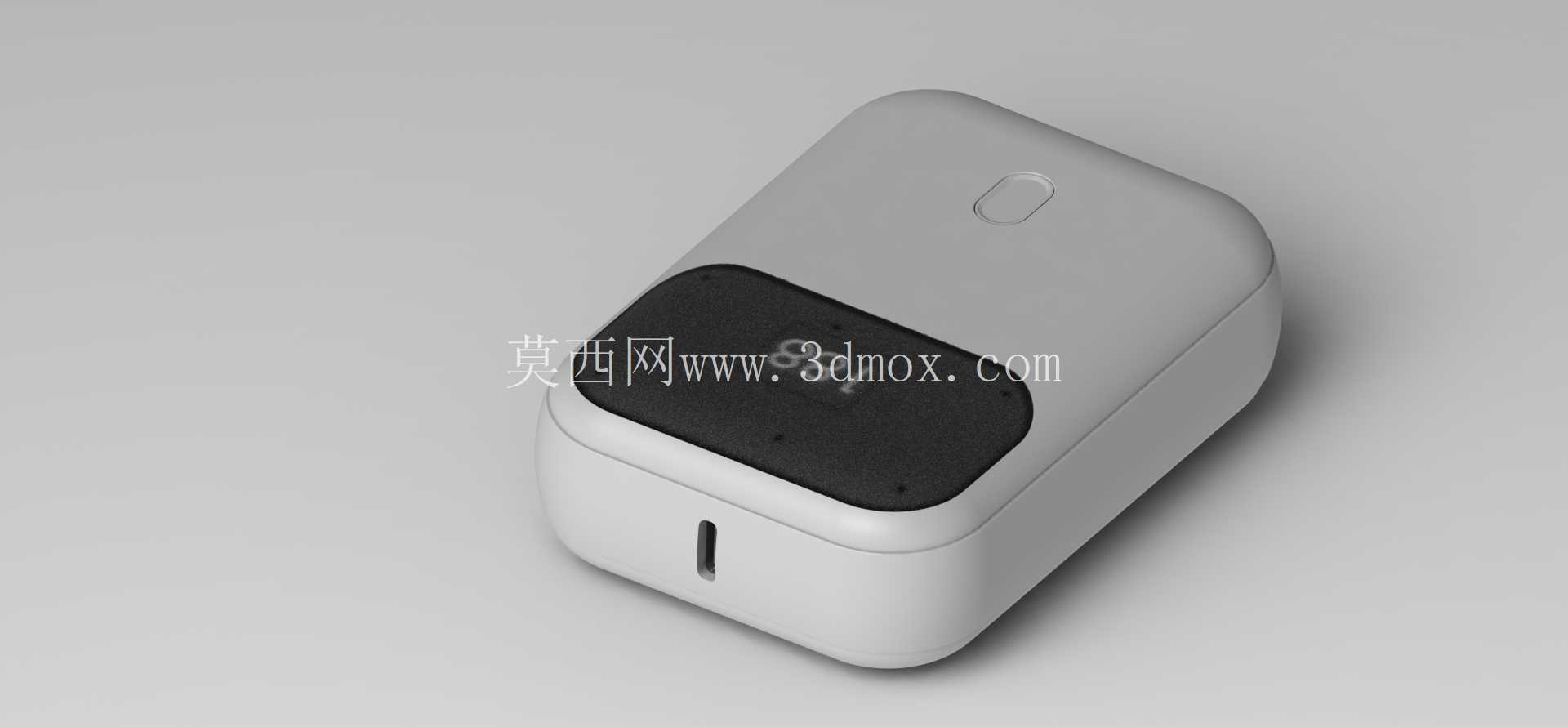

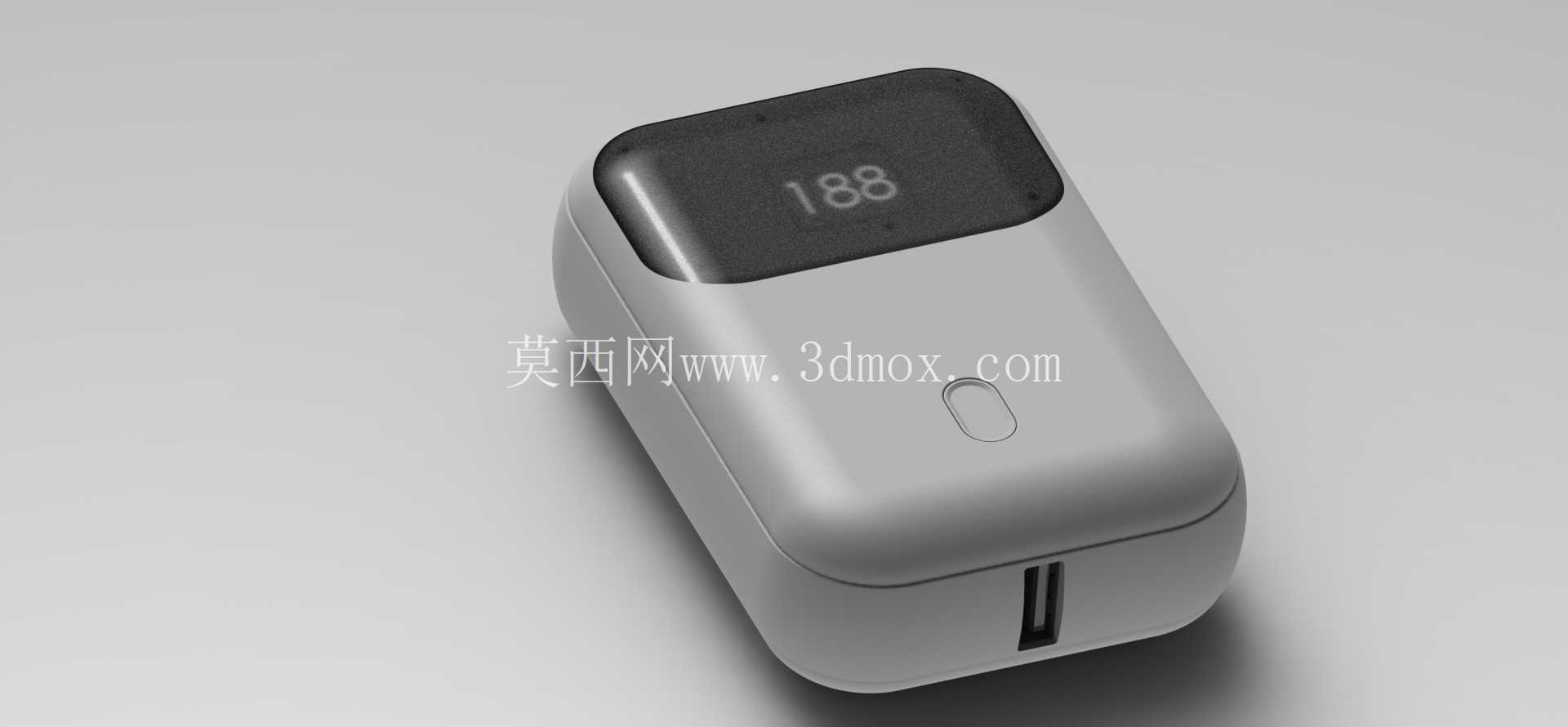

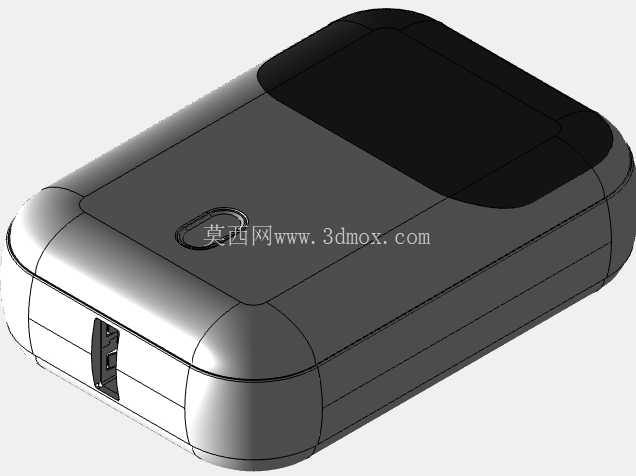

这款便携储能产品的结构设计，核心围绕随身使用场景的空间利用率做优化，日常通勤、短途外出时，用户无需携带大块头的储能设备，单手握持即可完成收纳与携带，可直接放入牛仔裤口袋、小型随身挎包内，不会出现常规大容量充电宝撑爆口袋、剐蹭包内其他物品的问题。整体外壳采用圆角过渡处理，所有棱边都做了R3以上的倒圆，没有尖锐的直角结构，一方面避免日常携带时棱角剐蹭衣物、划伤手部，另一方面也能在设备意外跌落时分散冲击力，降低外壳开裂、内部电芯移位的风险。顶面设置的凹陷式按键，做了0.8mm的下沉设计，按键表面和外壳顶面的高度差控制在合理范围，既不会因为突出过多被包内物品误触触发放电，也不会因为凹陷过深导致按压反馈不清晰，用户单手持握时用拇指即可自然触碰按键位置，操作时不需要调整持握姿势。侧面的充电接口居中布置，接口周围做了1mm的凸台防护，当接口插入充电线时，凸台可以分担线材弯折时的应力，避免长期插拔导致接口开焊脱落，接口的位置选择也避开了用户持握时的手指覆盖区域，插线充电时不会硌手，持握舒适度有明显提升。内部结构采用分层堆叠布局，电芯、保护板、输出模块沿高度方向依次排布，最大化利用壳体内部的闲置空间，在10000mAh容量的配置下，整体体积比同容量常规产品缩小约22%，壳体壁厚控制在1.2mm，既满足日常使用的抗冲击强度要求，也不会因为壁厚过大浪费内部储物空间。壳体的上下盖采用卡扣加超声焊接的固定方式，周圈均匀布置12个卡扣，配合超声焊接的密封线，日常使用时可以阻挡日常泼溅的水渍、口袋内的灰尘进入设备内部，同时不需要额外打螺丝固定，减少了零件数量，装配工序更简单，量产时的装配效率更高。在散热设计上，内部发热元件对应的壳体位置预留了0.3mm的微间隙，配合壳体材料本身的导热性能，日常充放电时的热量可以均匀传导到整个外壳表面散出，不会出现局部温度过高的问题，即使满功率给手机连续充电两次，外壳表面温度也能控制在人体触感舒适的范围内，不会出现烫手的情况。电芯固定位周围设置了十字形的加强筋，既可以将电芯牢牢卡在固定位内，避免设备跌落时电芯移位拉扯内部排线，也能提升壳体的整体结构强度，当外壳受到侧面挤压时，加强筋可以分散外力，避免壳体变形挤压到内部电芯引发安全隐患。输出端的电路保护模块紧贴壳体侧壁布置，和电芯之间预留了2mm的安全间隙，避免电芯膨胀时挤压到保护板，同时保护板周围设置了绝缘挡墙，防止日常使用中的震动导致元件脱落接触电芯引发短路。这款产品的设计没有追求夸张的外观造型，所有结构细节都围绕随身使用的实际体验调整，从持握手感、按键位置、接口布局到内部的空间排布、防护结构，都以日常高频使用的场景为核心做优化，既满足了用户对大容量储能的需求，也解决了常规大容量充电宝体积过大、携带不便的痛点，适合日常通勤、短途出差、户外轻徒步等多种场景使用，不需要为了容量牺牲携带的便利性。
