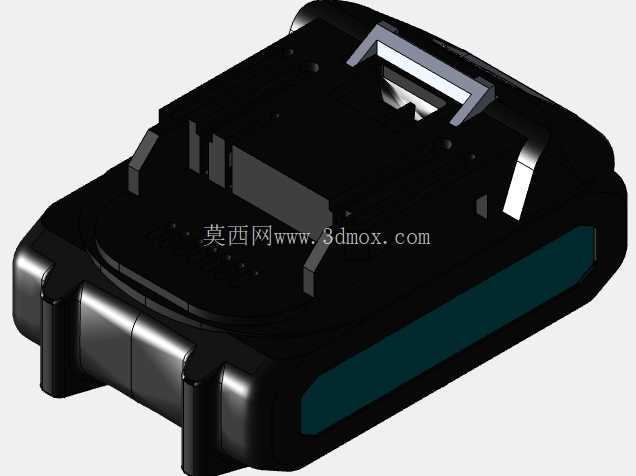

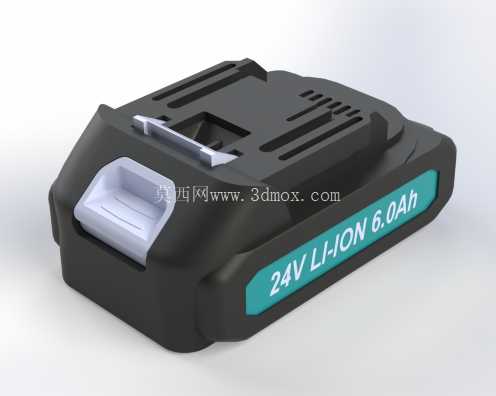

牧田24V6.0Ah电动工具配套锂电池结构

这款适配牧田系列电动工具的24V 6.0Ah动力锂电池，主要面向工业级手持电动螺丝刀、冲击钻、角磨机等充电式工具的供电场景，在装修施工、设备维保、流水线装配、户外作业等无稳定市电接入的工况下，为工具提供持续稳定的动力输出，替代传统有绳工具的供电限制，提升作业移动灵活性。从结构设计来看，整体采用上窄下宽的梯台造型，底部做了圆弧过渡与加厚防撞筋位，能够承受作业过程中意外跌落的冲击，外壳选用耐油污、抗冲击的工程塑料材质，适配车间、工地等多粉尘、多油污的复杂使用环境，表面做了细微磨砂处理，握持时不易打滑，冬季低温环境下也不会出现外壳脆裂的问题。顶部的插接结构完全匹配牧田对应系列工具的电池仓接口，设置了多道定位卡槽与弹性锁扣，安装时对准卡槽推入即可听到锁止声响，确保作业过程中电池不会因工具振动出现松脱断电的情况，拆卸时按压锁扣即可顺利拔出，更换电池的操作可单手完成，适配高空作业等需要快速换电的场景。接口内部的导电触片采用加厚铜质镀镍结构，大电流放电时不会出现过热压降问题，能够支撑电动工具大负载工况下的峰值电流需求，触片周边设置了绝缘挡墙，避免安装错位导致的短路风险，同时在接口位置预留了温度采样引脚，可配合工具端的电池管理系统实现过充、过放、过温保护，延长电芯循环使用寿命。电池包内部采用多串高倍率动力电芯排布，通过镍带焊接实现串并联连接，整体容量达到6.0Ah，相比常规小容量电池，单次满电后的连续作业时长提升近一倍，减少高频换电对作业节奏的打断。电芯组与外壳之间填充了缓冲减震泡棉，能够吸收工具作业时传递的振动，避免电芯因长期振动出现焊点松脱、电芯移位等问题。外壳侧面设置了内凹式提手结构，既方便电池的提取携带，也不会额外增加电池包的整体外廓尺寸，不会干扰电池与工具的安装适配。从安装边界来看，电池包整体外廓尺寸经过精准校核，安装到工具上后不会超出工具握持部位的外沿，不会影响工具在狭窄空间内的操作，底部的支撑面做了平整处理，电池单独放置时可以稳定直立，不会随意倾倒。在设计过程中，充分考虑了电动工具实际使用中的各类损耗场景：外壳边角位置做了加厚处理，跌落时首先接触的筋位可吸收大部分冲击能量，避免外壳开裂损伤内部电芯；接口位置的防尘结构可阻挡大部分金属粉尘、木屑进入接口内部，降低接触不良的故障概率；电芯排布时预留了均匀的散热间隙，大电流放电时产生的热量可通过外壳间隙顺利散出，避免热量堆积导致的电池性能衰减。这款电池的结构设计完全围绕工业级电动工具的实际使用需求展开，没有多余的装饰性结构，每一处造型都服务于功能可靠性与使用便利性，既保证了与对应工具的安装适配精度，也通过结构优化提升了电池在复杂工况下的耐用性，对于从事电动工具配套设计、电池包结构开发的工程师而言，该模型可直接作为接口适配、结构校核的参考样本，也可用于同类动力锂电池包的结构设计参照，帮助设计者快速掌握工具类电池包的接口设计逻辑、防撞结构设计思路以及安装边界的校核要点，减少重复设计过程中的试错成本。
