工业线缆木质工字收纳绕线盘结构

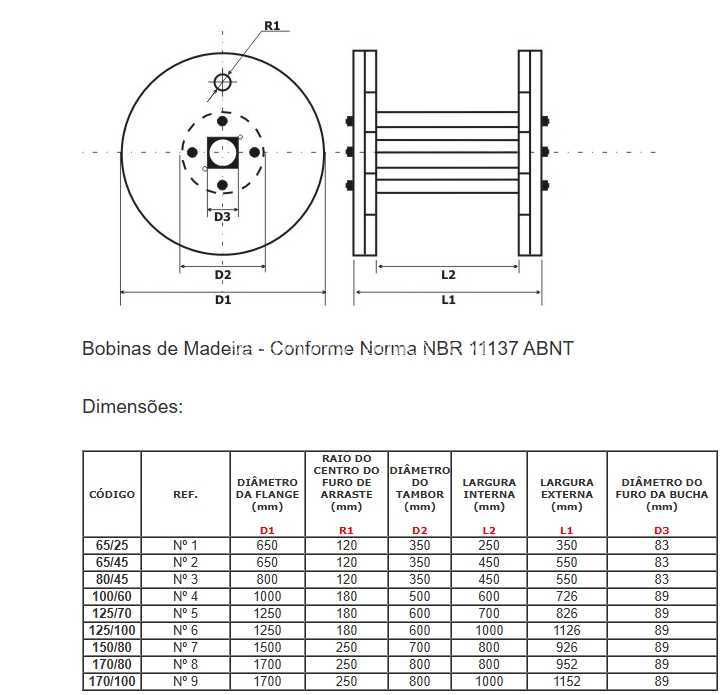

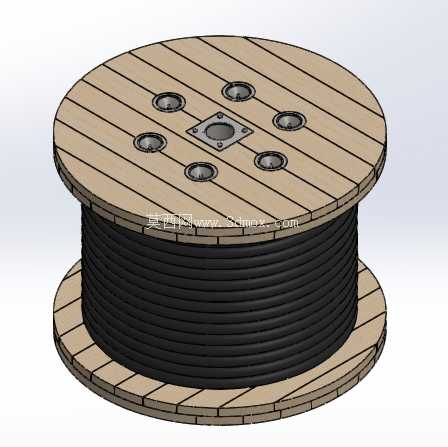

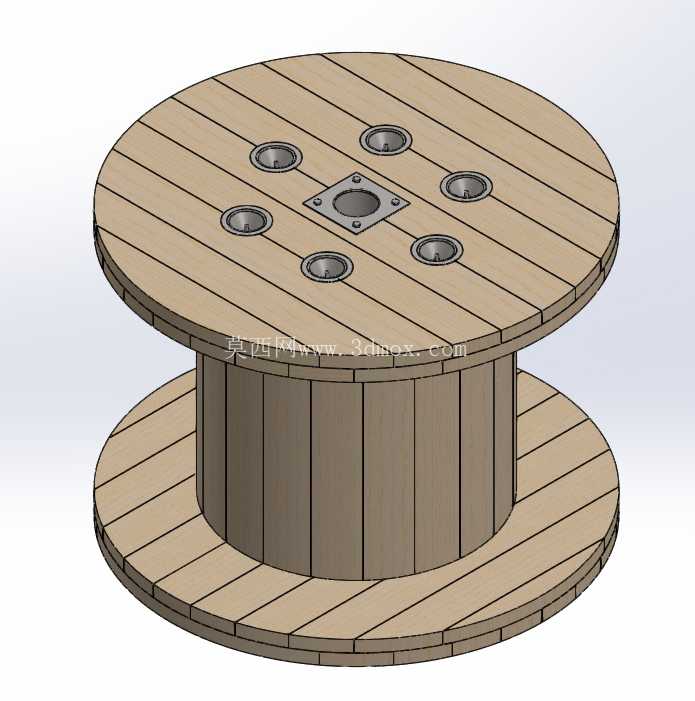

在工业线缆生产、仓储转运以及现场布线作业场景里，这类工字结构绕线盘是承载成卷线缆的核心工装部件，日常接触的电力电缆、通信光缆、特种工业胶管等长尺寸柔性物料，在成品下线后都需要依托这类绕线盘完成收卷固定，避免线缆出现弯折死结、外层护套磨损、线芯错位等问题，同时能大幅提升长尺寸物料的转运效率，减少现场布线时的理线工作量。从结构设计逻辑来看，这款绕线盘采用上下对称的圆形木质法兰盘作为侧向限位结构，中间的圆柱形卷绕筒体作为线缆的承载主体，上下法兰盘的直径远大于中间筒体直径，能够在卷绕满线缆后形成可靠的侧向阻挡，防止线缆在转运、吊装过程中从盘体两侧滑脱。法兰盘采用多块实木拼接的结构设计，这种设计并非随意选择，一方面实木材质本身具备足够的结构强度，能够承受满盘线缆带来的径向挤压力与吊装时的轴向拉力，另一方面木质材料的硬度低于线缆外层的橡塑护套，在卷绕和转运过程中不会对线缆外层造成硬划伤，相比全金属绕线盘，木质结构的自重更低，能够降低空盘转运的负载，同时在施工现场临时放置时，木质盘体与地面接触的摩擦力更大，不容易出现意外滚动的情况。法兰盘中心位置设计了方形金属嵌件，嵌件中心预留了与收放线设备主轴匹配的安装孔，嵌件周边均匀分布了六个圆形固定孔，这部分结构是整个绕线盘的动力传递核心，当绕线盘安装到主动式收放线架上时，设备主轴穿过中心孔后，配套的定位销会嵌入周边的固定孔内，将设备的旋转扭矩平稳传递到整个盘体，避免收放线过程中盘体与主轴之间出现打滑空转的问题；方形金属嵌件通过紧固件与上下木质法兰盘牢牢固定，能够将主轴传递的扭矩均匀分散到整个法兰盘面上，避免木质盘体在长期扭矩负载下出现中心孔开裂、结构松散的问题。从安装边界尺寸来看，上下法兰盘的外径尺寸需要匹配常规线缆收卷设备的安装工位间距，中间筒体的直径则需要根据所承载线缆的最小弯曲半径来确定，避免线缆卷绕时弯曲半径过小导致线芯受损，筒体的有效卷绕长度决定了单盘可承载的线缆总长度，设计时需要结合目标线缆的线径、单位长度重量来核算盘体的整体负载能力，确保满盘状态下盘体结构不会出现形变。在实际使用场景中，这类绕线盘不仅用于线缆生产企业的成品包装，在电力施工、通信布线的现场作业中，也会作为临时放线工装使用，作业人员可以将带线缆的绕线盘架设在专用放线支架上，拉动线缆端头时盘体随主轴平稳旋转，能够实现快速放线，不需要人工将整卷线缆抬举转动，大幅降低现场作业的劳动强度。设计过程中需要重点考量几个核心受力点：首先是法兰盘与中间筒体的连接强度，满盘线缆的重量全部压在筒体上，同时吊装时的拉力会作用在法兰盘上，连接部位需要采用可靠的紧固件加固，避免筒体与法兰盘脱离；其次是中心金属嵌件的安装同轴度，必须保证嵌件中心与整个盘体的旋转中心完全重合，否则收放线过程中盘体会出现偏心晃动，不仅会导致线缆排列不整齐，还会对收放线设备的主轴造成额外的径向负载，加剧设备轴承磨损；另外法兰盘上的六个固定孔需要与中心孔保持精准的位置度公差，确保与不同规格收放线设备的定位销都能顺利匹配，降低现场使用的适配难度。木质法兰盘的拼接缝隙也需要做填缝打磨处理，避免拼接处的毛刺、凸起刮伤线缆外层护套，盘体整体做防潮处理后，能够适应仓储、户外施工现场等不同的存放环境，减少木质材料受潮变形的概率，延长绕线盘的重复使用寿命。相比一次性使用的纸质绕线盘，这种木质工字绕线盘可以重复周转使用多次，在长期批量线缆转运场景下能够大幅降低包装耗材成本，同时结构强度更高，能够承载更大重量、更大线径的工业线缆，满足中重型线缆的收卷转运需求。
