KOINO NS22-PM绿色平头按钮开关结构

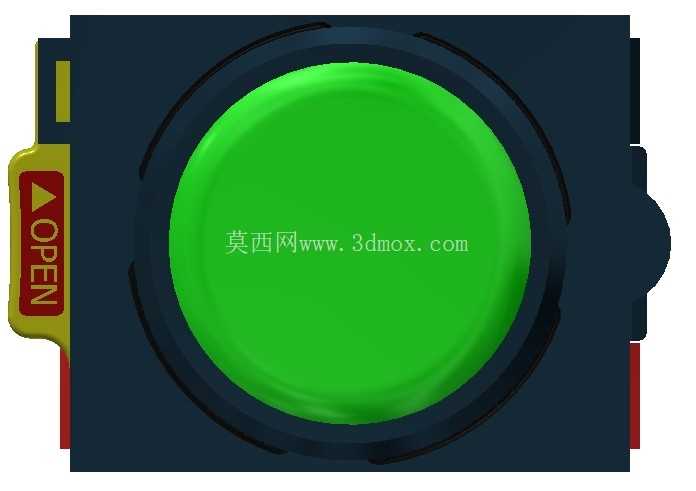

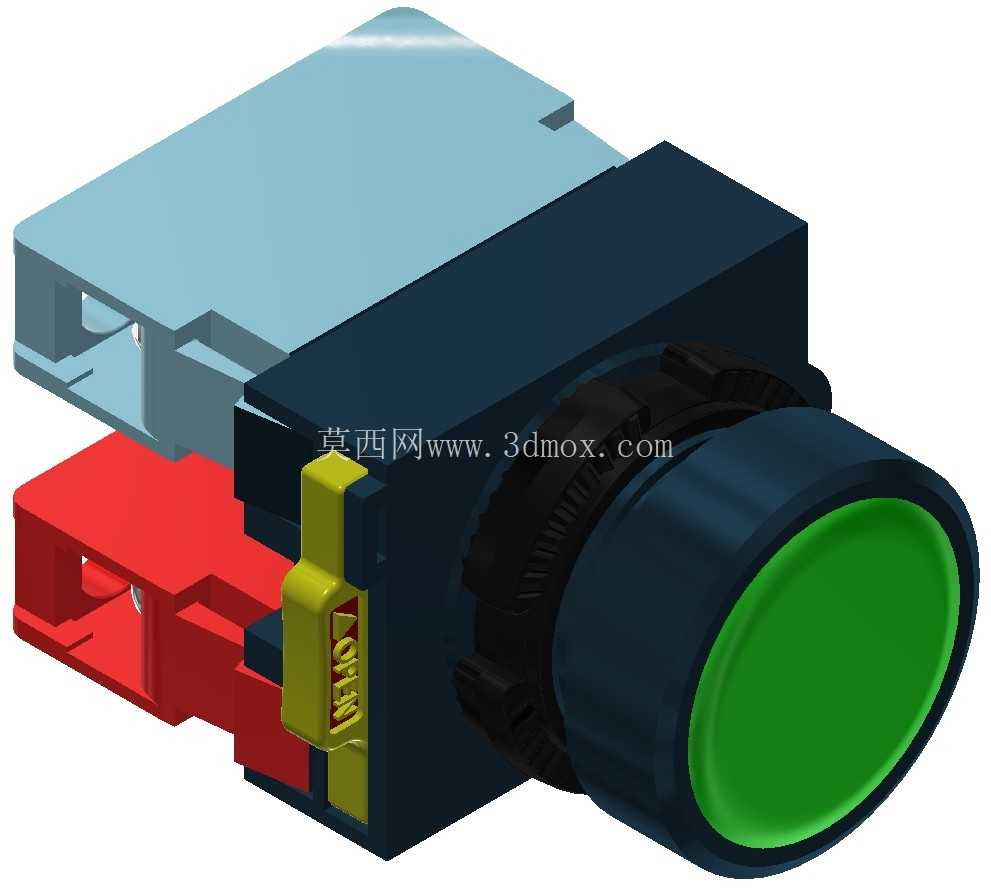

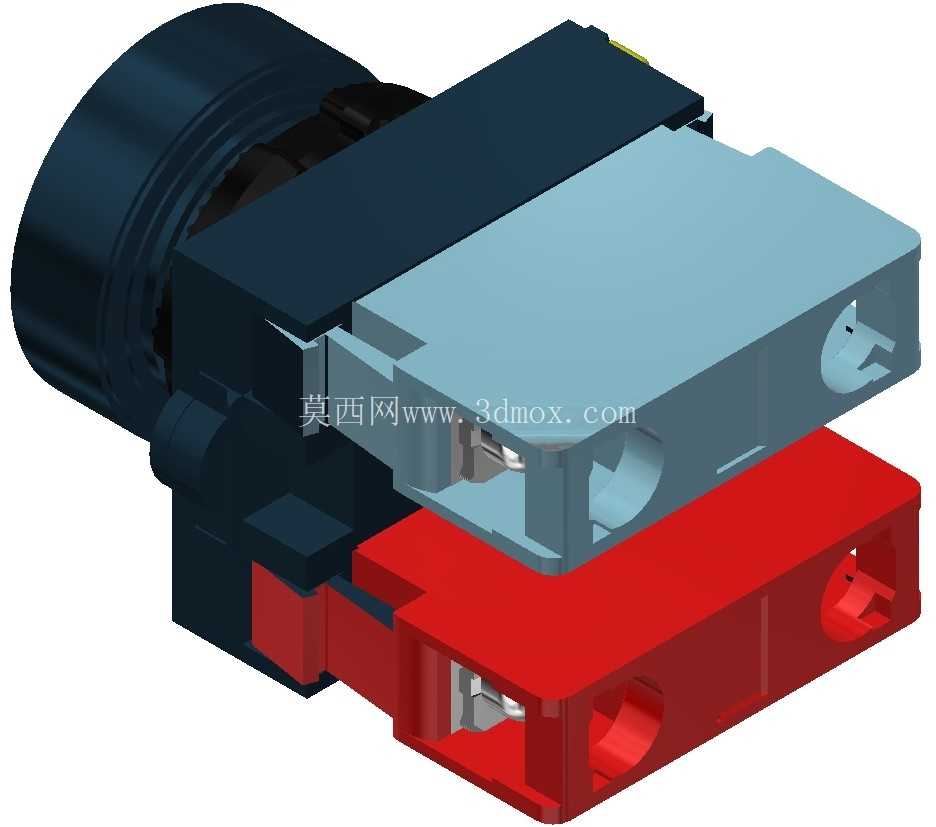

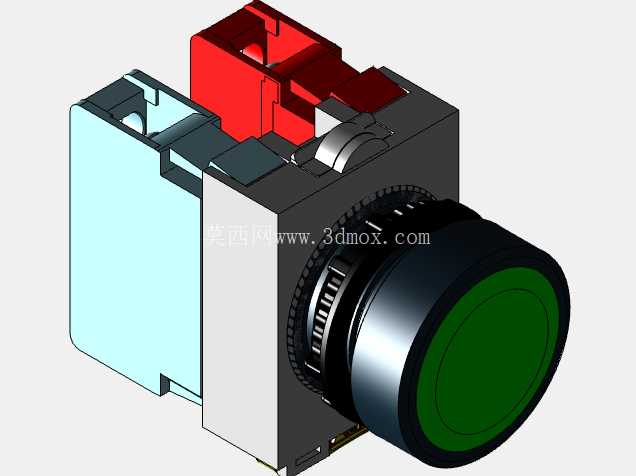

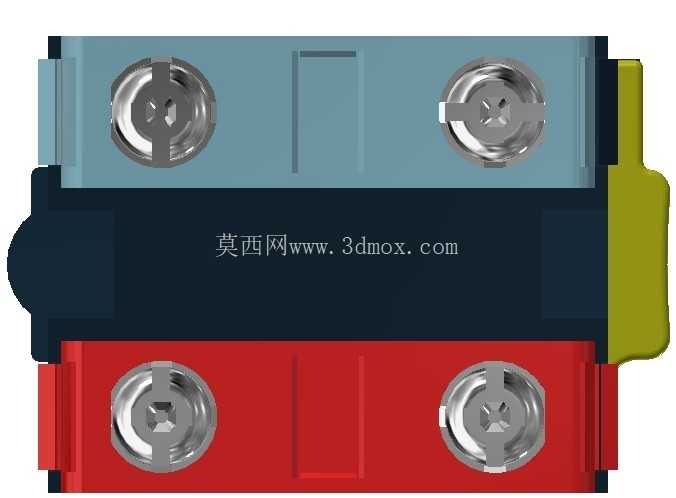

这款绿色平头按钮开关是工业控制回路里最常见的主令操作元件，日常在各类设备的操作面板、控制柜门板上都能见到它的身影，主要用来发出短时控制信号，接通或者分断小电流的控制回路，实现设备的启动、点位确认、运行触发这类基础操作，不会直接带载主回路动力负载，所有触点通断都针对控制回路的低载工况设计。从结构设计来看，这款按钮采用22mm标准安装孔径，是目前工业控制领域通用的安装尺寸，适配市面上绝大多数标准控制柜的开孔规格，安装时不需要额外定制开孔，直接卡入面板开孔后通过后部的锁紧卡扣就能完成固定，安装效率很高，后期维护更换也不需要改动面板结构。按钮头部采用圆弧过渡的平头设计，操作面的按压行程控制在合理范围，按压反馈清晰，不会出现虚按或者卡滞的情况，绿色的操作头在工业配色规范里默认对应启动、接通类的操作指令，操作人员可以快速识别功能，避免误操作。防护等级达到IP66的设计，意味着它可以在多粉尘、有短时淋水的工况下使用，比如车间里的焊接工位、有切削液飞溅的机加工设备面板、户外的小型控制箱上都能适配，粉尘不会进入按钮内部造成触点卡涩，短时的水冲也不会导致内部短路，环境适应性比普通室内用按钮强很多。后部的触点模块采用模块化组合设计，可以根据实际控制需求搭配常开或者常闭触点，图中展示的结构里红色部分就是触点基座，搭配的黄色锁止件可以快速实现触点模块的拆装，不需要额外工具就能完成触点数量的调整，布线时接线端子的位置预留了足够的接线空间，适配常用的多股铜芯控制线缆，压接后不会出现线缆松脱的情况。从三维建模的细节来看，整个按钮的装配关系还原度很高，头部的操作帽、传动杆、触点基座、锁紧卡扣的配合间隙都按照实际产品的公差做了还原，在做控制柜面板布局设计的时候，可以直接调用这个模型检查安装干涉，确认按钮和柜内其他元器件的安全距离，避免实际装配时出现按钮后部和线槽、继电器等元件碰撞的问题。实际选型应用的时候，这类按钮要注意和急停按钮、旋钮开关做区分，平头按钮只适合短时触发的操作场景，不能用来代替长期保持的选择开关，也不能在需要紧急分断的回路里代替急停按钮使用，它的触点容量和机械锁止结构都不满足急停的安全规范要求。在做设备三维布局的时候，这类操作元件的模型精度直接影响后期面板加工的准确性，这个模型还原了按钮突出面板的高度、后部伸入柜内的深度，设计时可以提前核算操作面的人机工程距离，确认操作人员站立操作时的按压舒适度，也能提前规划柜内的走线空间，避免因为元件尺寸预估错误导致后期布线困难。另外这款按钮的卡扣式安装结构相比传统的螺纹锁紧安装，抗振动性能更好，在有持续振动的设备上，比如冲压设备、输送线的工位操作盒上使用，不会因为长期振动出现锁紧螺母松动、按钮脱落的问题，触点部分的导电件采用弹性铜材，长期反复按压也不会出现触点接触不良的情况，机械寿命能满足工业现场频繁操作的使用需求。
