多单元组合式低压CCM电控柜结构设计

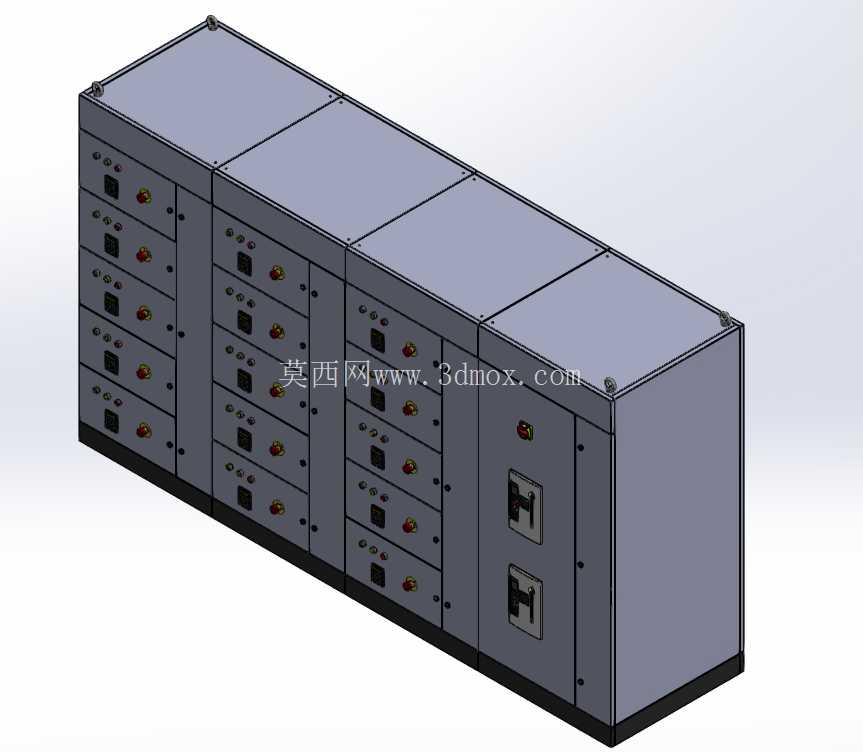

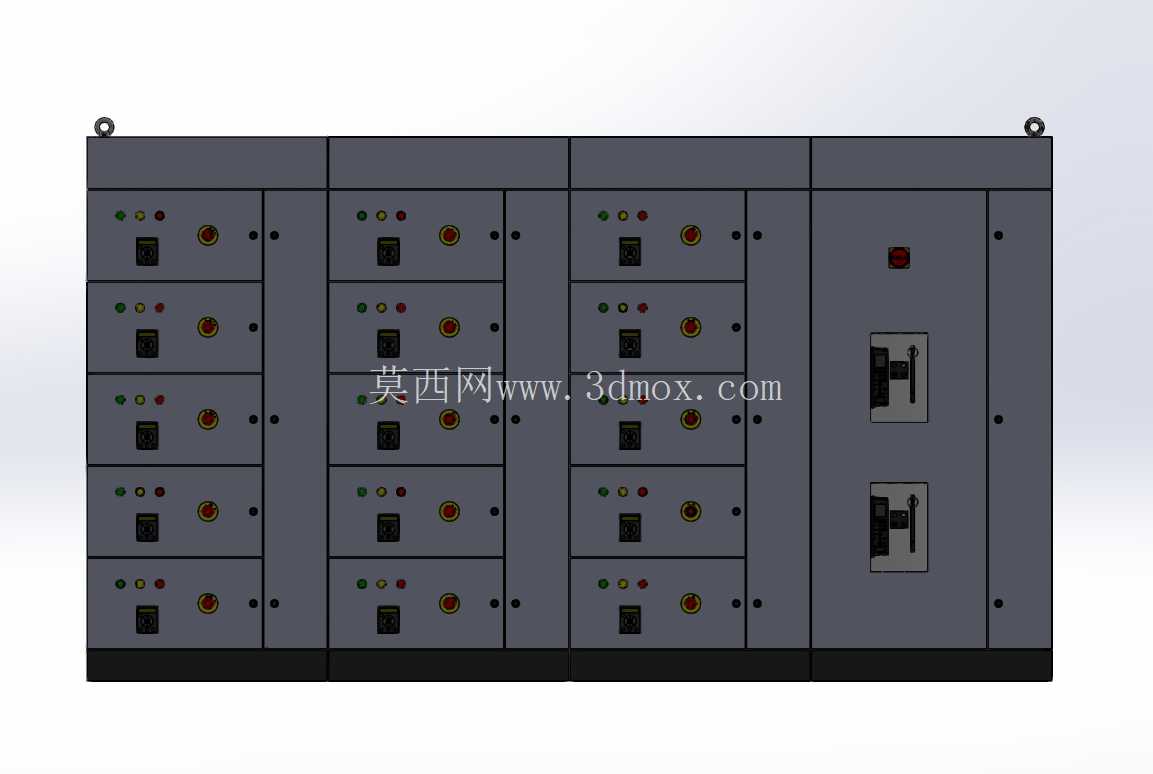

这款多单元组合式CCM电控柜，主要面向工业厂房低压配电、生产线设备集群供电控制场景设计，常见于汽车冲压车间、机加工车间、自动化产线的动力配电环节，承担回路分断、负载保护、设备供电通断控制的核心作用，区别于固定式单柜，采用模块化拼接结构可根据现场回路数量灵活扩展单元数量，适配不同规模的配电需求。从结构设计逻辑来看，柜体采用标准模数化单元拼接思路，单个功能单元预留统一的安装接口，相邻柜体通过侧边预装的连接锁件实现快速拼合，无需现场额外焊接打孔，安装效率较传统焊接柜体提升40%以上。柜体主框架采用2mm厚冷轧钢板折弯成型，框架连接处采用三角加强筋结构，保证多单元拼接后整体框架的抗形变能力，满足车间内设备运行振动工况下的结构强度要求，避免长期振动导致柜内元器件接线松动。每个独立功能单元正面预留操作面板安装位，可根据回路配置安装按钮、指示灯、转换开关等操作元件，下部设置独立的断路器安装腔，腔室与操作面板之间设置绝缘隔板，避免操作时误触带电部件，同时每个单元设置独立的柜门，柜门与框架之间采用三点式门锁，防护等级达到IP40，可阻挡车间内常见的金属碎屑、粉尘进入柜内，适配机加工、冲压车间多粉尘的现场环境。柜体右侧设置总进线单元，预留上下两种进线方式的安装开孔，可根据现场布线需求选择顶部桥架进线或者底部电缆沟进线，总进线腔与出线单元之间设置独立的隔弧板，防止主回路故障时电弧窜入出线单元引发次生故障。从安装边界来看，单个标准单元宽度为600mm，深度为800mm，高度统一为2200mm，四个单元拼接后总宽度为2400mm，安装时底部预留100mm的槽钢安装基础，柜体与基础之间采用绝缘减震垫隔离，既可以避免柜体与基础直接接触产生锈蚀，也能缓冲车间设备运行传递的振动。柜内预留标准的DIN导轨安装位，元器件安装孔位符合GB7251低压成套开关设备的标准要求，可兼容市面上主流品牌的塑壳断路器、交流接触器、热继电器等低压元器件，无需额外打孔改造。每个出线单元后部预留独立的电缆走线槽，强电与控制回路走线槽分开设置，间距不小于50mm，避免强电对控制信号产生电磁干扰，线槽盖板采用快拆式设计，后期维护布线时无需拆卸整个柜内结构即可完成线路调整。柜体顶部预留散热通风孔，通风孔处加装防尘滤网，可在保证柜内热量散出的同时阻挡粉尘进入，当柜内安装大功率元器件时，可直接在顶部预留位置加装轴流风机，无需额外改造柜体结构。柜门内侧预留元器件标识牌安装槽，可对应每个回路标注负载名称、额定电流等信息，方便现场运维人员快速识别回路。考虑到车间现场可能存在的短路故障冲击，柜体门板与框架之间设置专用的接地连接铜带，保证柜门与主框架等电位，避免故障时柜门带电引发安全事故。每个功能单元之间设置可拆卸的隔板，当后期需要调整回路容量、更换大尺寸元器件时，可拆除相邻单元之间的隔板扩展安装空间，无需整体更换柜体。柜体表面采用静电喷塑处理，涂层厚度控制在60-80μm，可耐受车间内常见的油污、弱腐蚀介质侵蚀，延长柜体在复杂工业环境下的使用寿命。
