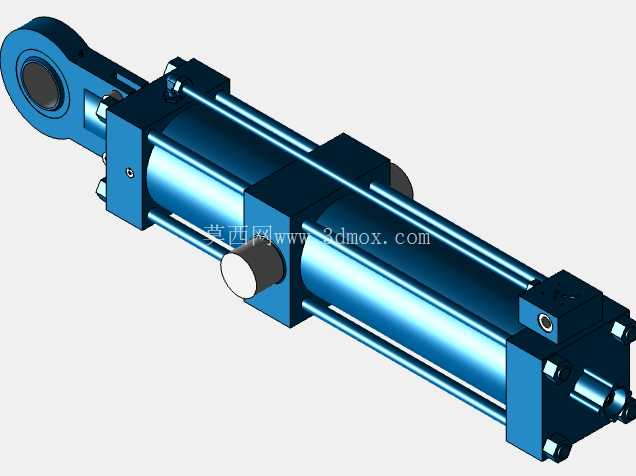

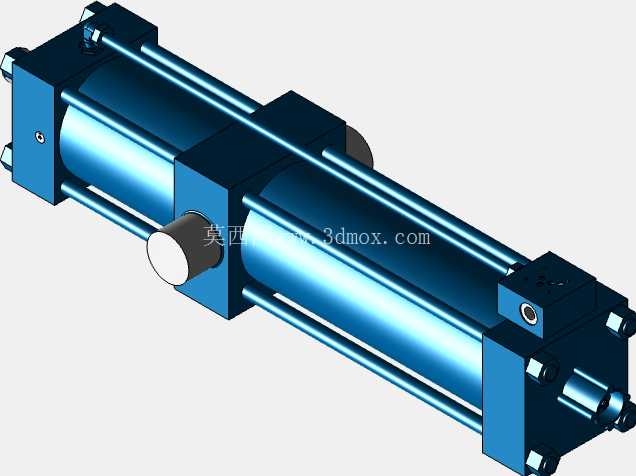

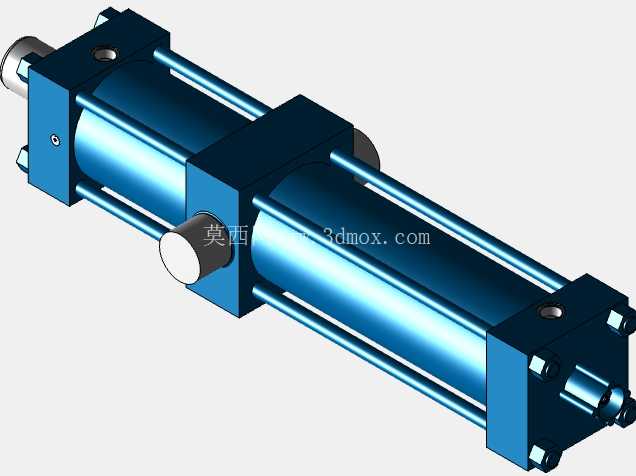

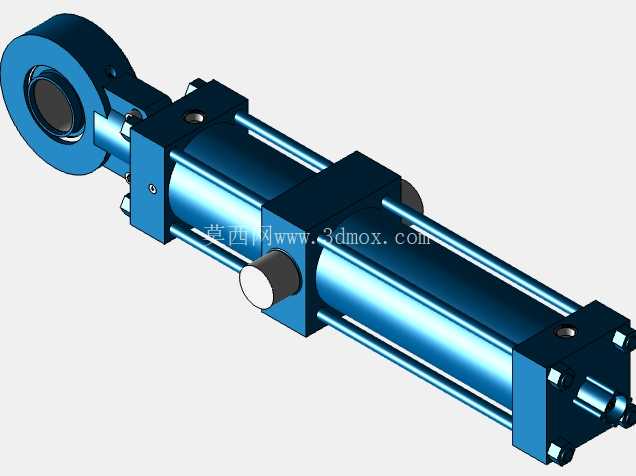

带位置测量系统的拉杆式液压油缸结构

这款带位置测量系统的拉杆油缸，在重型冲压生产线的模具夹紧、工位进给场景中应用十分广泛，尤其是汽车覆盖件冲压工序里，需要精准控制模具开合行程、压边力进给位置的工位，这类带内置位置反馈的油缸能省去额外加装位移传感器的安装空间，避免外置传感器在冲压车间多油污、多振动的恶劣工况下出现检测偏移、线缆磨损的问题。从结构设计来看，它采用MT4中心耳轴安装形式，耳轴位于缸筒重心位置，油缸工作时可绕耳轴做小角度枢转，能抵消安装面加工误差、负载运动过程中产生的径向偏载，避免活塞杆承受额外侧向力导致密封件过早磨损、杆体拉毛的问题。缸体采用四根通长拉杆拉紧前后端盖的结构，相比焊接缸筒，拉杆结构的密封件更换维护更便捷，端盖与缸筒的同轴度可通过拉杆预紧力均匀调整，适合200mm缸径级别的中高压工况，标称压力下缸筒形变控制在合理区间，能保证活塞运行的顺畅度。内置的位置测量系统采用非接触式检测原理，检测信号从缸体尾部的接口输出，可实时反馈活塞杆的当前伸出位置，无需在活塞杆端部额外加装检测撞块、接近开关，能简化设备外围的检测元件布置，在多工位冲压模具的步距控制、顶料机构的行程精准控制场景中，位置反馈精度可满足连续冲压的节拍要求，避免因行程不到位出现模具撞损、工件顶出卡滞的问题。从安装边界来看，缸径200mm的规格下，耳轴直径、端部安装螺纹、活塞杆直径都有标准化的选型区间，设计选型时可根据实际负载推力、行程长度选择对应的杆径规格，耳轴的安装座需要预留足够的转动间隙，同时要保证耳轴轴线与负载运动的铰接轴线平行度误差控制在允许范围内，避免油缸运行时出现别劲问题。缸体上的油口采用标准公制螺纹连接，油口位置分布在缸筒两侧，布管时可根据设备的管路走向选择侧接或者端接的油口配置，缓冲结构可根据行程末端的冲击负载选择是否加装可调缓冲，降低活塞运行到行程端点时的机械撞击，延长油缸整体使用寿命。在冲压模具的实际应用中，这类油缸常用来做压边圈的驱动、废料滑道的顶出、模具快速夹紧的动力执行元件，带位置反馈的特性能让设备控制系统实时获取油缸的当前位置，判断模具是否夹紧到位、压边圈是否运行到指定位置，相比普通无反馈的油缸，能减少额外的检测点布置，降低设备的接线与调试工作量，同时在多油缸同步驱动的场景中，可通过每个油缸的位置反馈调整进油量，实现多缸的同步运行控制，避免偏载导致的模具损伤。设计建模时，需要重点关注拉杆的预紧力计算、耳轴的剪切强度校核、活塞杆的压杆稳定验算，尤其是1000mm行程的规格下，活塞杆完全伸出时的长径比需要满足压杆稳定要求，避免大推力负载下出现杆体弯曲的问题，密封结构采用多道组合密封，分别承受高压油的密封、外部防尘、活塞杆导向的作用，导向套采用耐磨铜合金材质，能承受一定的径向负载，减少活塞杆的磨损。
