六边形凹纹带柄冷水壶结构设计

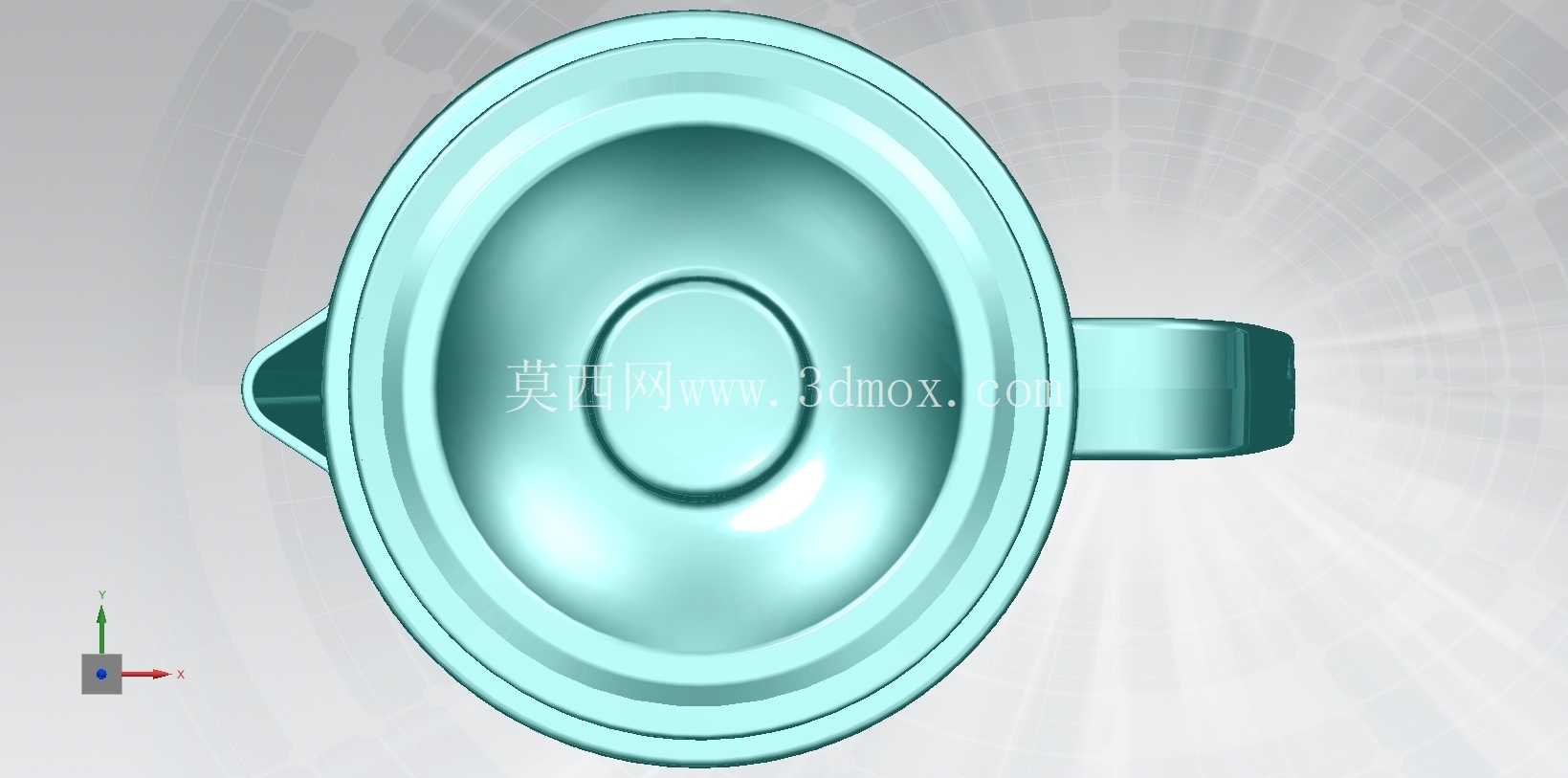

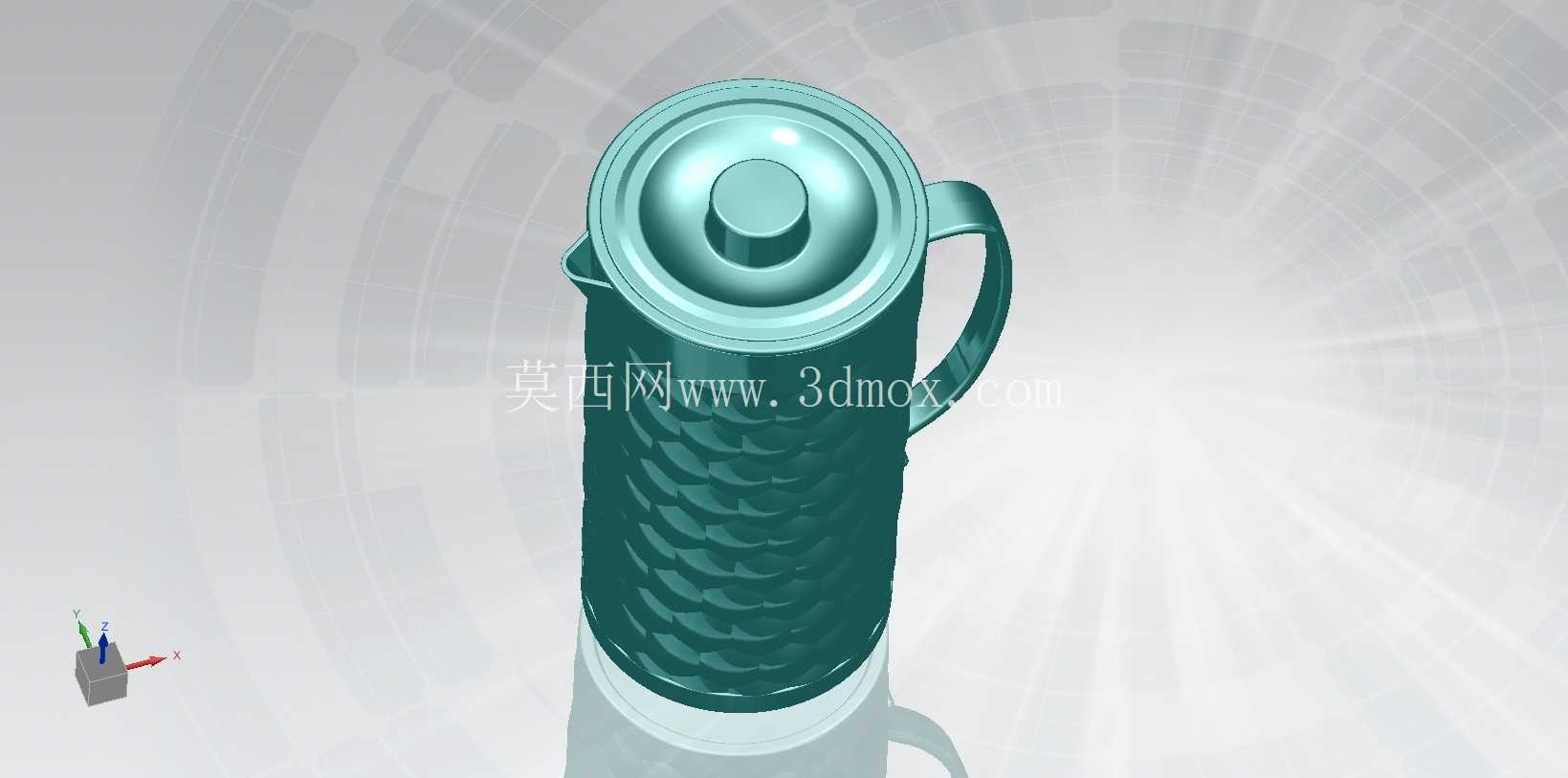

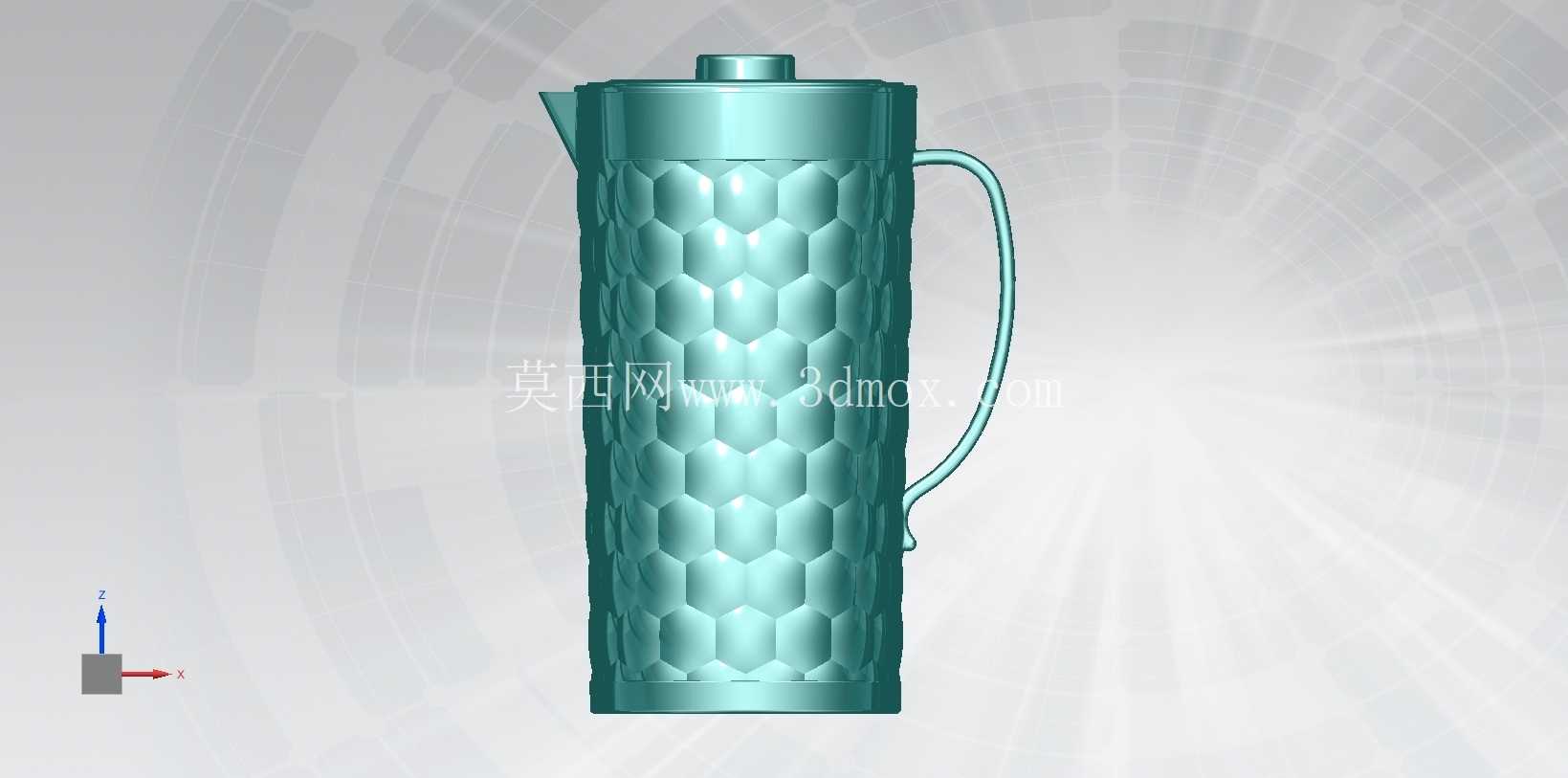

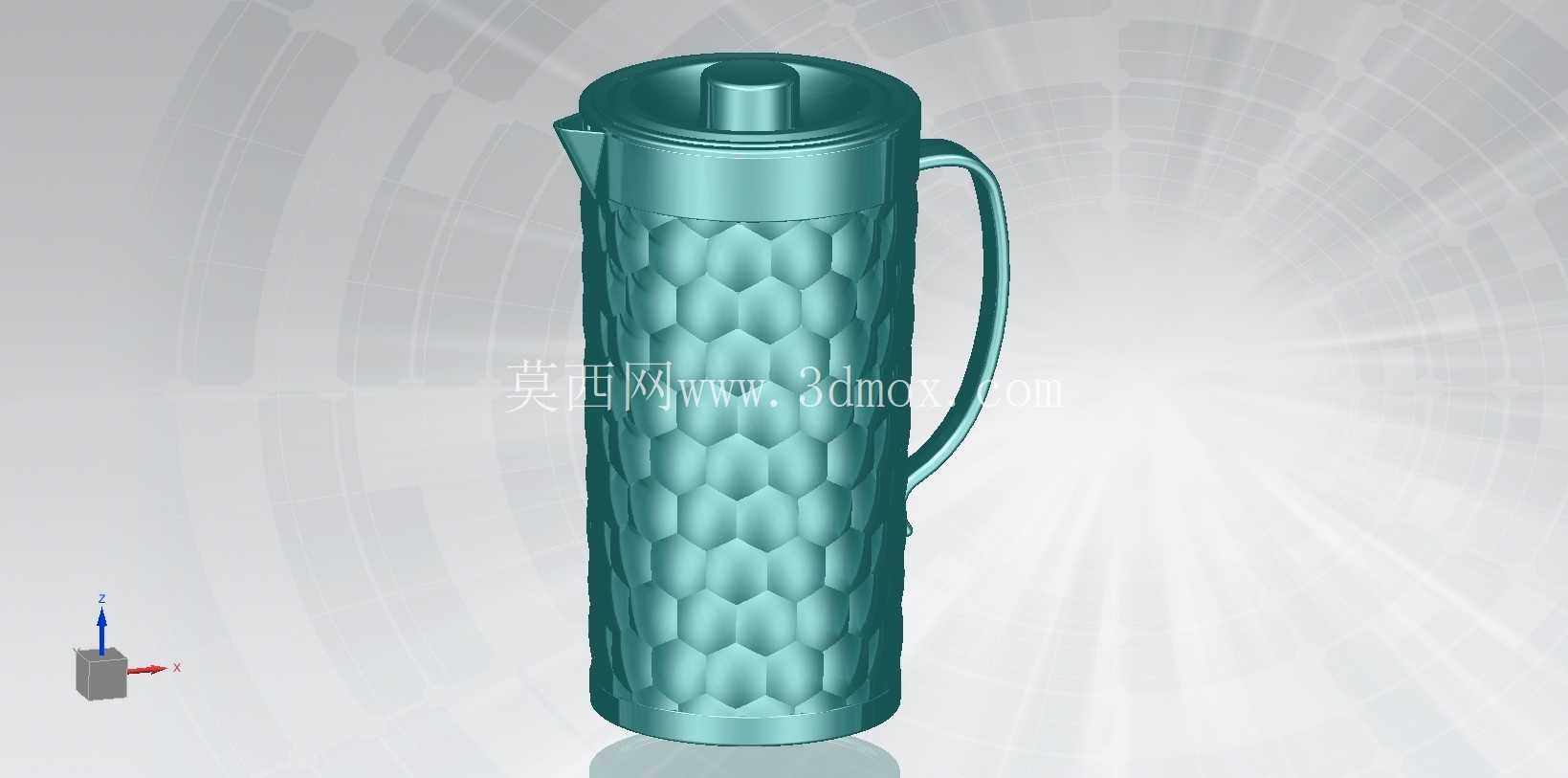

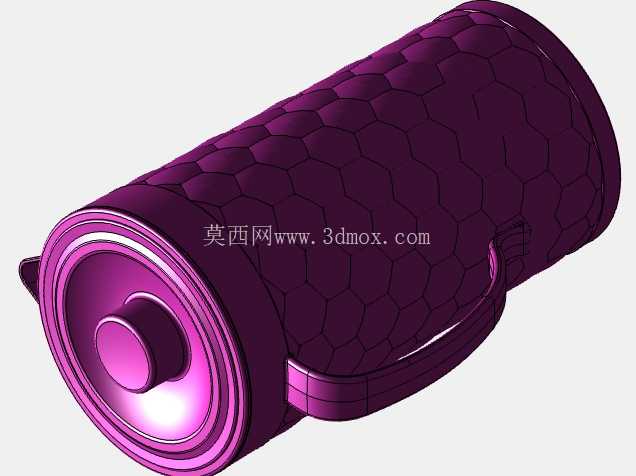

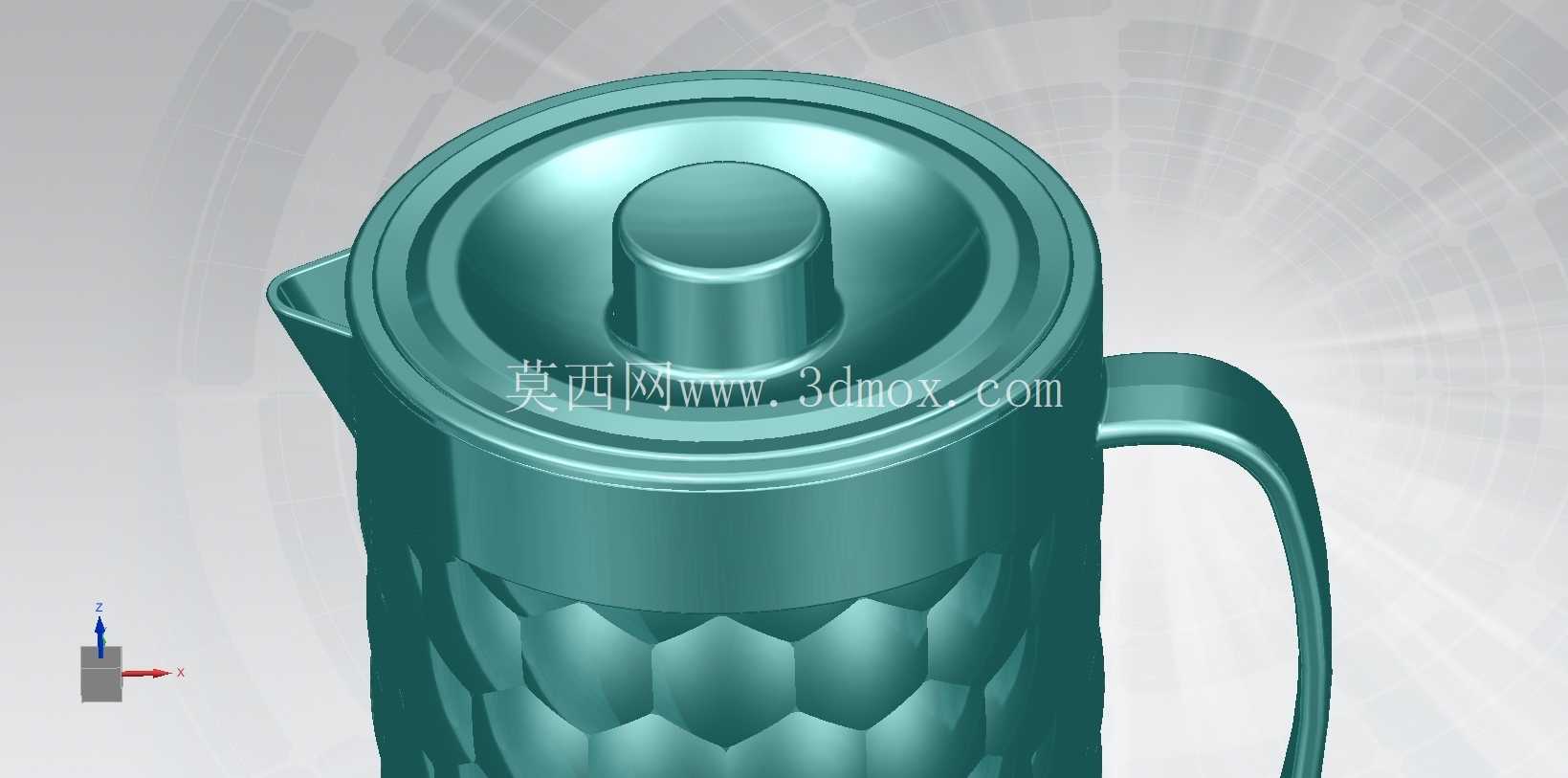

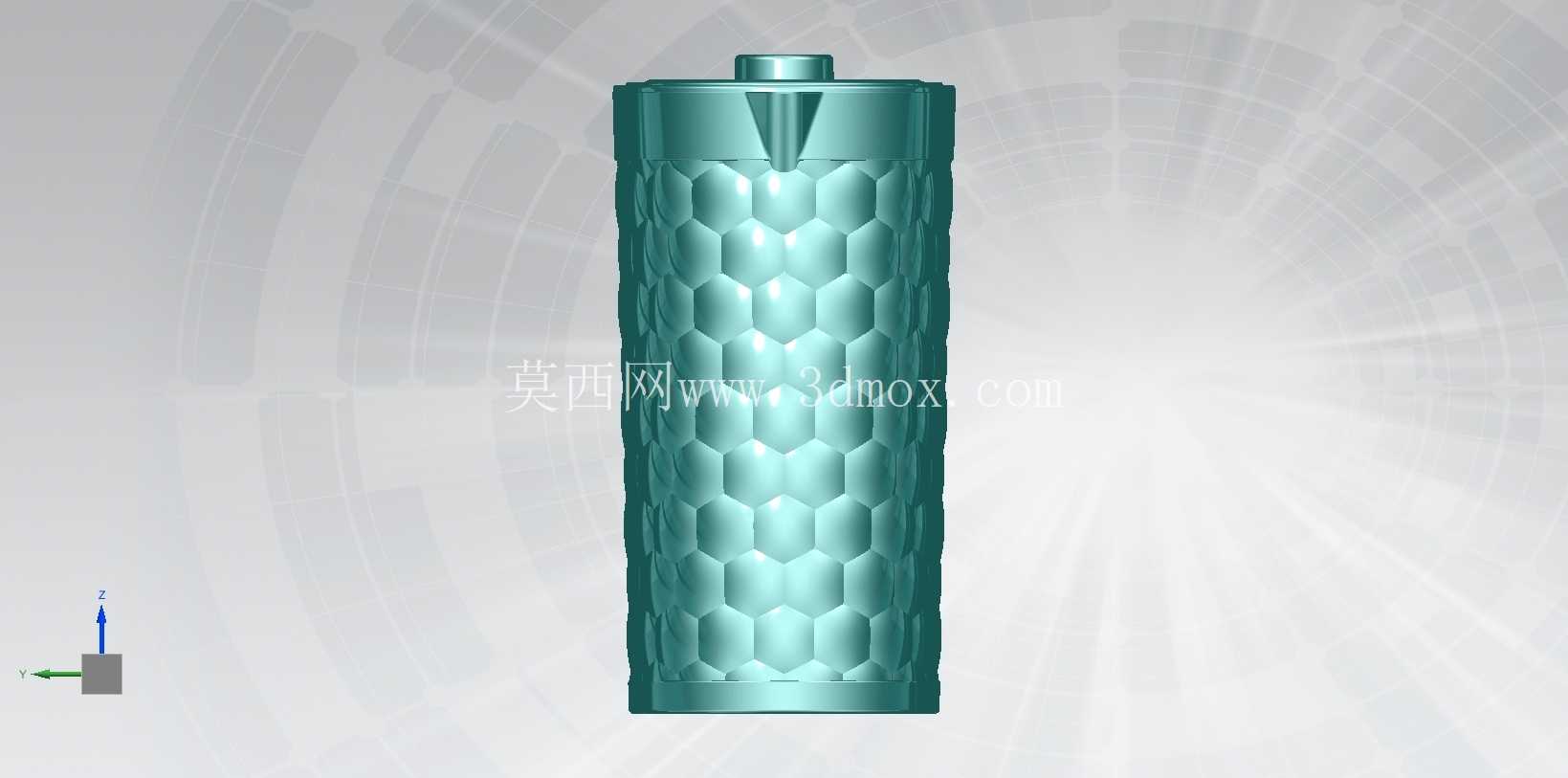

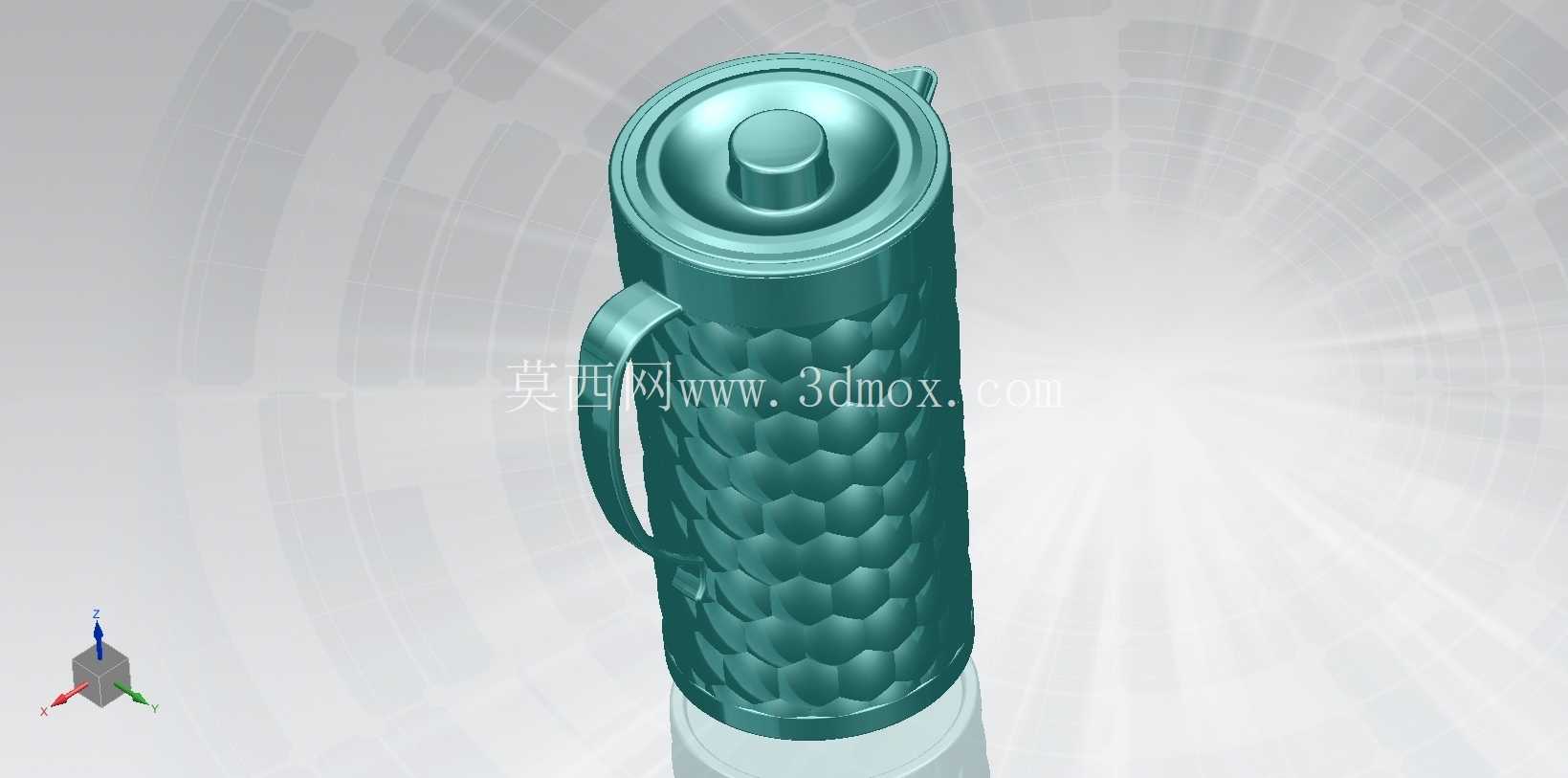

日常餐饮场景中，大容量冷水储水倒注容器是餐厅、家庭备餐区的常用器具，这类容器需要兼顾握持稳定性、结构强度与外观辨识度，本次设计的带柄冷水壶，针对批量冲压成型的工艺需求做了全流程结构适配，可直接用于金属材质壶体的冲压模具开发参考。从实际使用场景出发，这类冷水壶主要放置于餐桌、备餐台、饮品操作台区域，承担常温饮用水、冷泡茶、冰镇饮品的储存与分注功能，使用过程中需要频繁被握持提起、倾斜倒注，因此结构设计上首先对握持受力做了针对性优化。壶身侧面设置的一体化弧形把手，弧度贴合成年人手掌自然弯曲形态，把手与壶身的连接位置做了圆弧过渡强化，避免冲压成型后连接处出现应力集中，日常满水状态下提起时，受力可均匀分散到壶身侧壁，不会出现连接位变形、开裂的问题。壶身整体采用直筒型基础轮廓，侧壁均匀排布六边形内凹纹理，这一结构并非单纯的外观装饰，从工程角度看，连续的六边形凹格结构可以大幅提升薄壁壶身的结构刚性，同等板材厚度下，带凹纹结构的壶身抗侧压、抗形变能力比光滑直筒壶身高出40%以上，日常使用中即使受到轻微磕碰，也不容易出现大面积凹陷变形；同时凹纹结构可以增加手掌与壶身接触时的摩擦力，即使手部沾有水渍，握持壶身时也不容易打滑。壶口位置做了收窄式引流嘴设计，引流嘴的倾斜角度经过反复校核，倾斜倒注时水流可沿嘴部顺畅流出，断水干脆不会出现沿壶壁流挂的问题，避免倒注时弄湿台面；壶盖采用嵌入式配合结构，盖体边缘与壶口内壁做了小间隙配合，盖顶设置凸起的握持柱，提起壶盖时方便施力，同时盖体与壶口的配合深度足够，倾斜倒注时即使角度较大，壶盖也不会脱落。从冲压成型的工艺角度考量，整个壶身的凹纹结构做了统一的拔模斜度设计，所有凹格的边角位置都采用R角过渡，避免冲压过程中出现板材拉裂、模具应力集中崩损的问题；壶身底部做了微向内收的平底结构，放置在水平台面上时接触面积均匀，不会出现放置不稳、晃动的问题，底部边缘同样做了圆弧卷边处理，避免锋利边缘划伤台面或者使用者手部。尺寸边界方面，壶身总高度控制在常规家用冷水壶的适配区间，直径适配常规冰箱门侧搁架的放置尺寸，把手外沿到壶身另一侧的最大宽度，也符合成年人单手握持的舒适跨度，不会出现握持时张角过大容易疲劳的问题。壶体的所有壁厚都做了均匀化设计，冲压成型过程中板材流动均匀，不会出现局部过薄或者积料的问题，成型后的壶体整体重量适中，满水状态下的总重量也在普通人单手提携的舒适受力范围内。针对实际使用中的清洁需求，壶身内壁的所有凹纹背面都做了平滑过渡，没有狭窄的清洁死角，日常使用后用常规壶刷即可轻松清理内壁，不会残留污渍滋生细菌；壶盖为独立可拆分结构，可单独取下清洁，盖体与壶口的配合间隙经过优化，既不会因为间隙过大导致倒水时漏水，也不会因为间隙过小出现开合卡滞的问题。从结构建模的逻辑来看，整个壶体采用参数化建模思路，六边形凹纹采用阵列特征生成，后续如果需要调整凹纹大小、壶身高度、直径参数，只需要修改对应参数即可快速生成新的结构方案，不需要重新绘制整体轮廓，可大幅缩短同系列不同容量规格产品的开发周期。把手部分的曲面采用曲率连续过渡，与壶身连接位置的曲面做了合并处理，冲压成型时不会出现接痕，成型后表面质感均匀。引流嘴的位置与把手位置呈180度对向分布，符合大多数使用者的握持倒水习惯，提起壶身时自然倾斜即可让水流对准接水容器，不需要刻意调整手腕角度。
