直流电源连接用卧式母插头结构设计

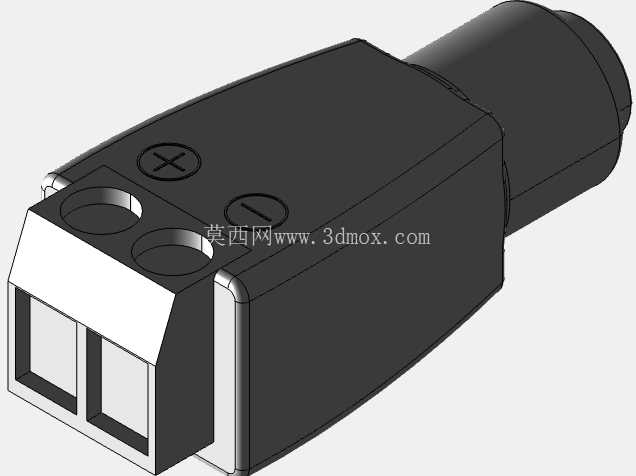

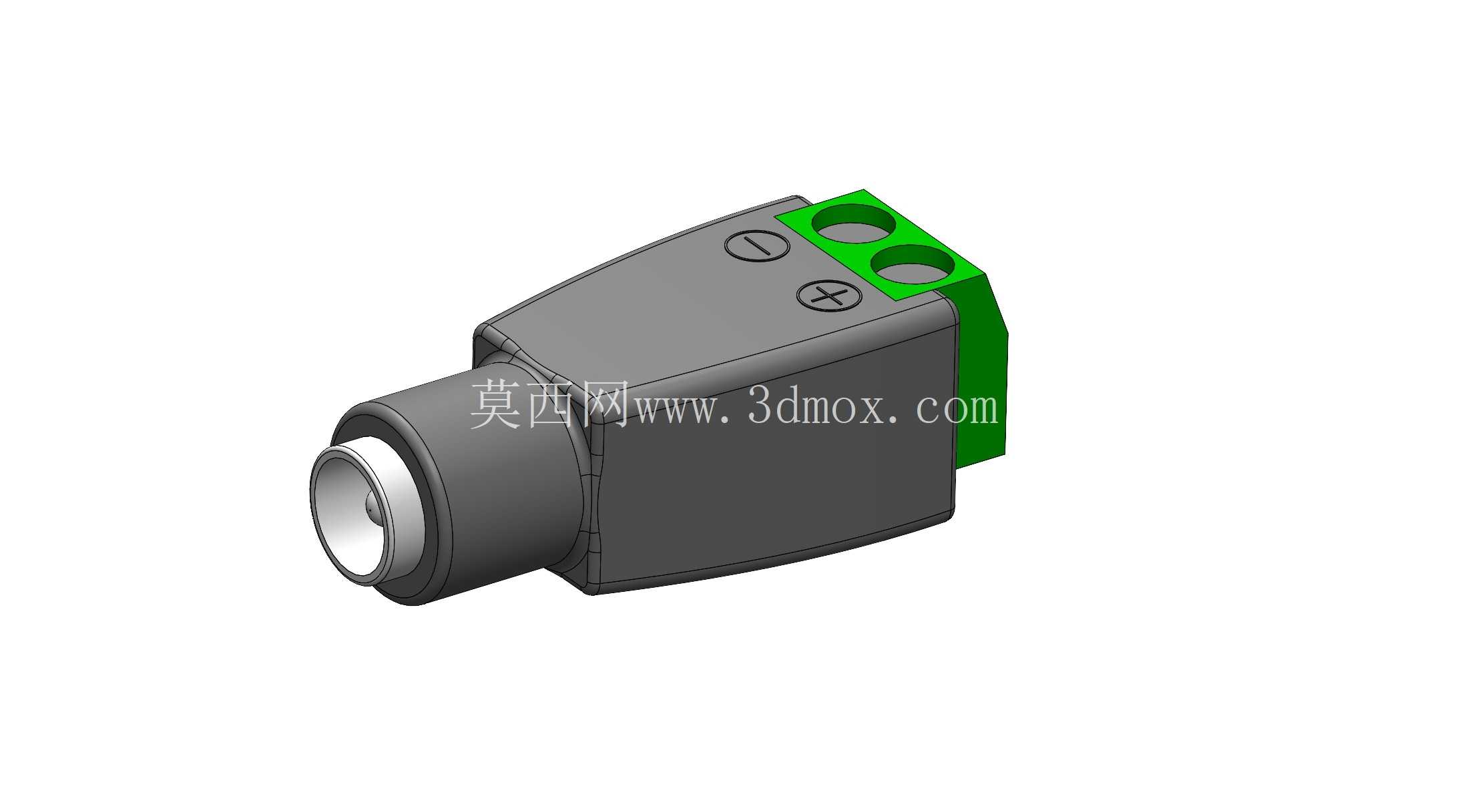

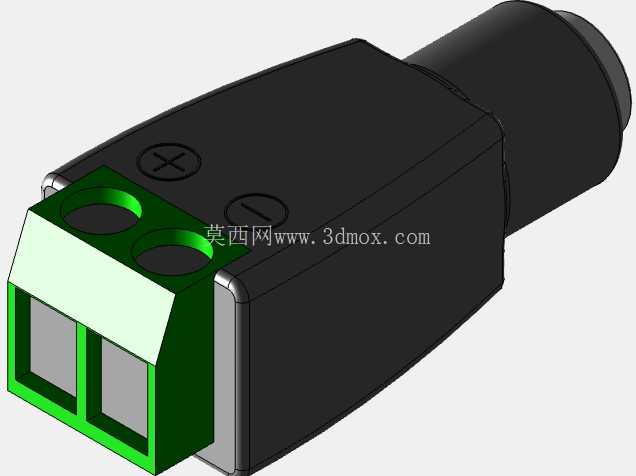

在车载低压供电回路、小型工控设备直流供电模块的布线作业里，这类卧式安装的母插头是实现线缆与板端/设备端快速对接的核心连接件，日常接触最多的场景是车载影音改装、低压控制模块外接供电、小型测试治具的电源输入端口搭建，相比直插式接头，它的侧向出线结构能大幅压缩设备面板外侧的空间占用，避免线束弯折半径过小导致的线芯断裂问题。从结构设计逻辑来看，这款母插头采用了主体绝缘壳体加金属接触内芯的组合方案，壳体选用耐温阻燃的工程塑料注塑成型，表面做了细微的磨砂纹理处理，既可以提升插拔时的握持摩擦力，也能减少日常使用中表面划痕的产生。顶部预留的两个圆形安装孔是整款部件的安装定位基准，孔位周边做了加厚的凸台结构，避免螺丝锁附时压力集中导致壳体开裂，两个孔位旁分别压制了正负电极标识，能从根源上杜绝安装接线时的极性接反问题，这类标识没有采用后期丝印的方案，而是直接在模具上做了凹刻处理，长期使用也不会出现标识磨损脱落的情况。前端的插接端采用了同心圆台阶结构，最外层的金属屏蔽圈能在插接到位后和公头外层金属壳紧密贴合，既可以提升插接后的结构稳定性，减少晃动带来的接触不良，也能实现基础的电磁屏蔽效果，降低外界电磁干扰对供电回路的影响；内部的接触铜套采用了弹性收口设计，公头插针插入后能依靠铜套自身的弹性形变保持足够的接触压力，避免大电流通过时出现接头发热的问题，铜套内壁做了镀锡处理，既能降低接触电阻，也能提升抗氧化能力，延长部件的使用寿命。尾部的出线端做了圆弧过渡的锥面结构，线束穿入后可以搭配热缩管或者线卡做固定密封，减少线束和壳体硬边接触导致的绝缘层磨损。安装边界方面，这款母插头的整体外形为近似楔形的块状结构，安装时两个固定孔的中心距需要严格匹配设备面板或者PCB板上的预留孔位，锁附螺丝建议选用M2规格的盘头螺丝，锁附扭矩控制在0.2N·m以内，避免扭矩过大损坏塑料壳体；插接方向上，前端插接端的轴线和安装孔所在平面呈平行布局，公头插入方向和设备安装面平行，安装时需要在插接端前方预留至少15mm的操作空间，方便公头插拔作业，尾部出线方向需要预留足够的线束弯折空间，弯折半径不能小于线缆外径的3倍，避免长期弯折导致线芯断裂。实际选型使用时需要注意，这类母插头的额定通流能力和内部铜套的接触面积直接相关，这款结构的铜套接触长度超过8mm，适配常规的5.5mm外径直流公头，常规场景下可以承载5A以内的持续电流，满足大部分车载低压设备、小型工控模块的供电需求；壳体尾部的内腔可以根据使用需求灌封密封胶，实现IP65级别的防护效果，适配有防尘防水需求的户外设备使用场景。在三维建模过程中，这类接插件的建模重点在于插接配合面的尺寸公差控制，内部铜套的内径尺寸需要按照公头插针的外径做合理的公差预留，既要保证插拔力度适中，也要避免间隙过大导致接触电阻升高；外部安装孔的位置度公差需要控制在0.1mm以内，保证和安装面板的孔位精准匹配，不会出现安装错位的问题；壳体上的极性标识凹刻深度控制在0.2mm即可，过深会影响壳体的结构强度，过浅则会导致标识辨识度不足。和常见的立式电源母座相比，这款侧装结构的母插头不需要在设备面板上开较大的贯穿孔，只需要预留两个螺丝固定孔和线束穿出的小孔即可，能大幅提升设备面板的结构强度，也能减少面板开孔后的密封处理工作量，在空间紧凑的车载改装、小型便携设备设计场景下有非常高的应用价值。
