多工位精密汽车零部件冲压成型模具

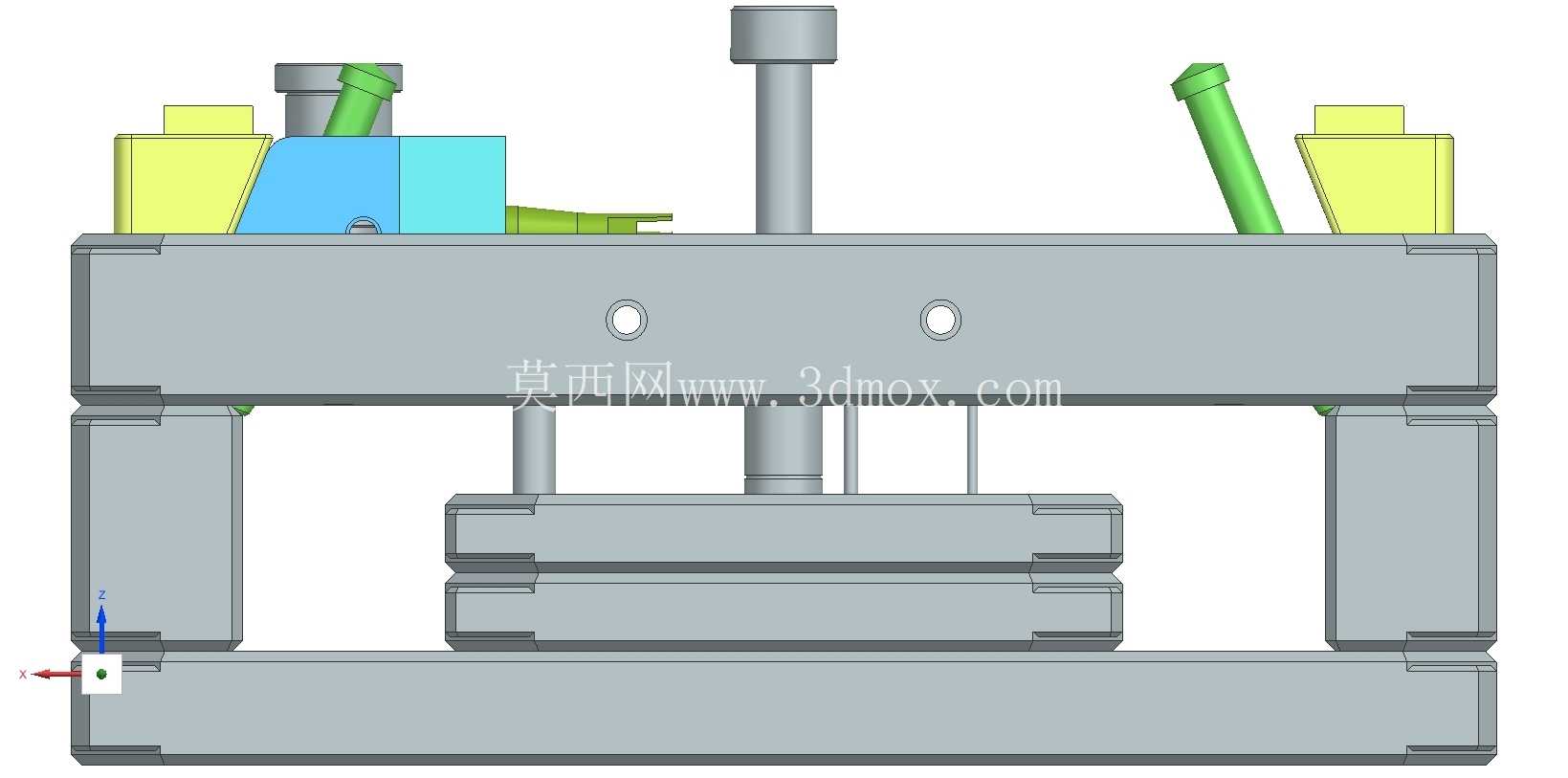

这套冲压成型工装主要面向汽车车身小型结构连接件的批量生产场景，适配常规开式单点机械压力机的安装接口，可直接搭载在现有量产冲压线上完成多道工序的连续作业，无需额外增设独立工位周转设备。从结构布局来看，整套模架采用标准后侧导柱模架作为基础承载结构，上下模座选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在0.02mm以内，确保合模过程中上下模的对位精度，避免连续冲压过程中出现啃模、毛刺超差的问题。

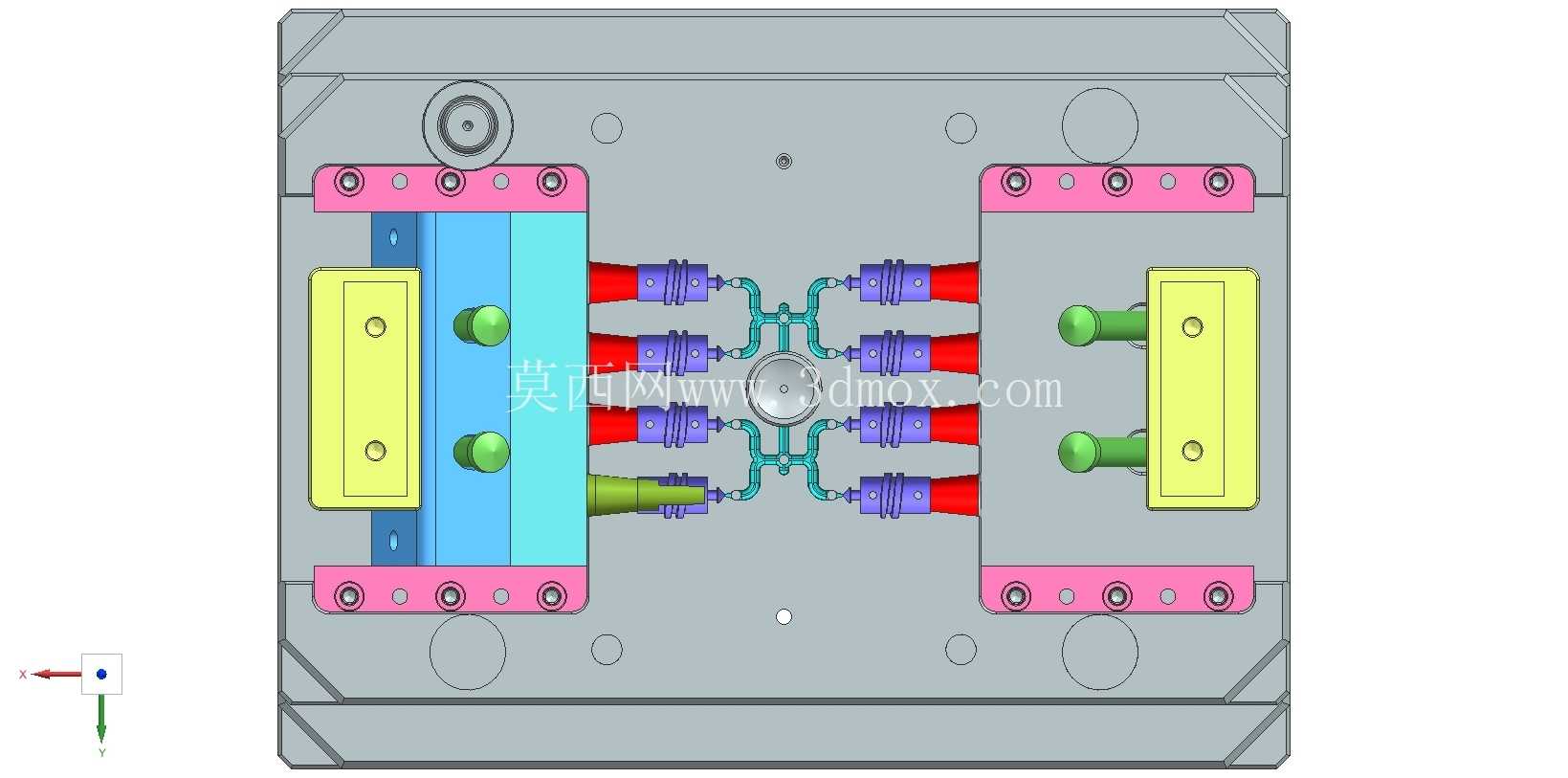

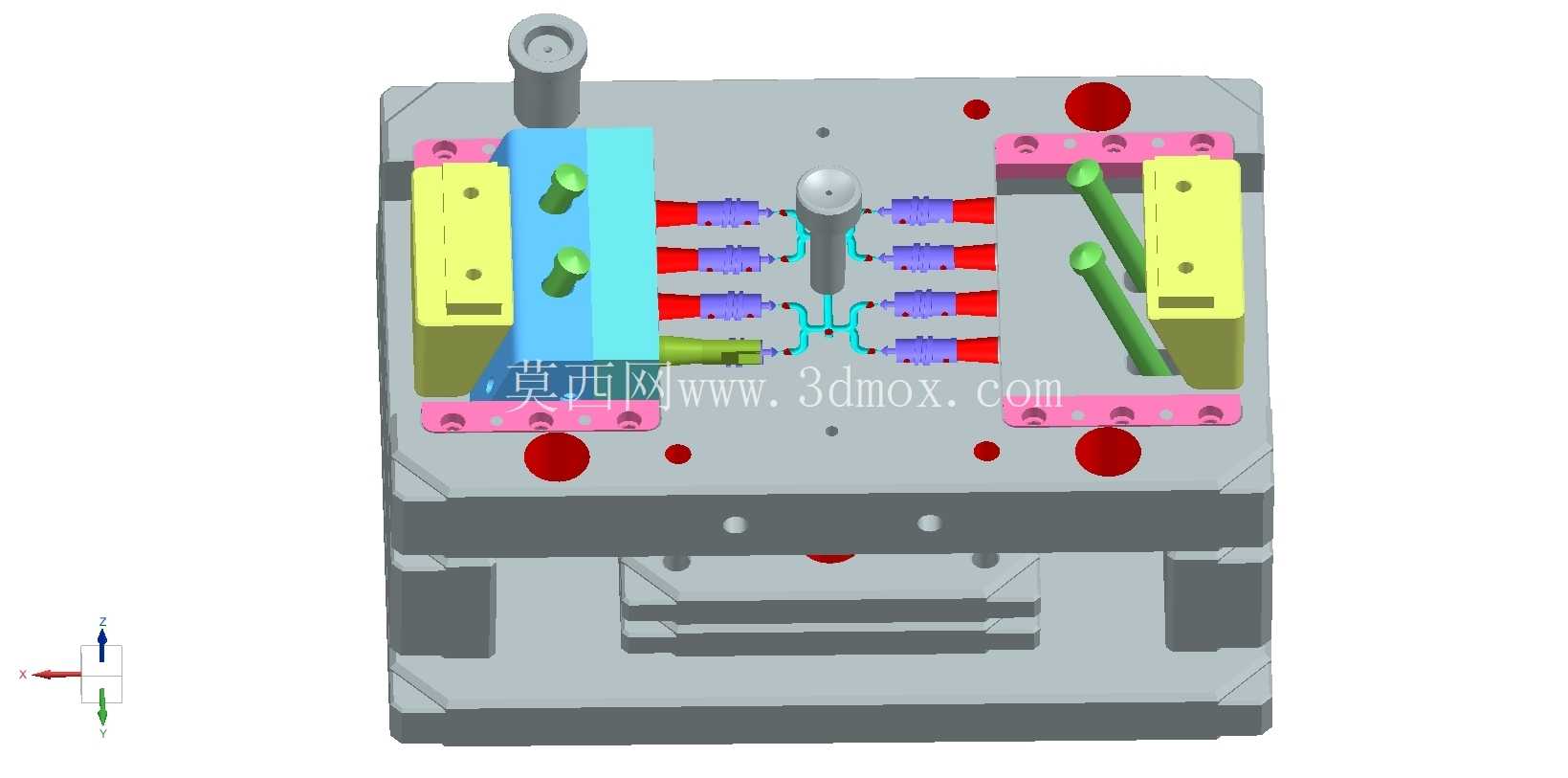

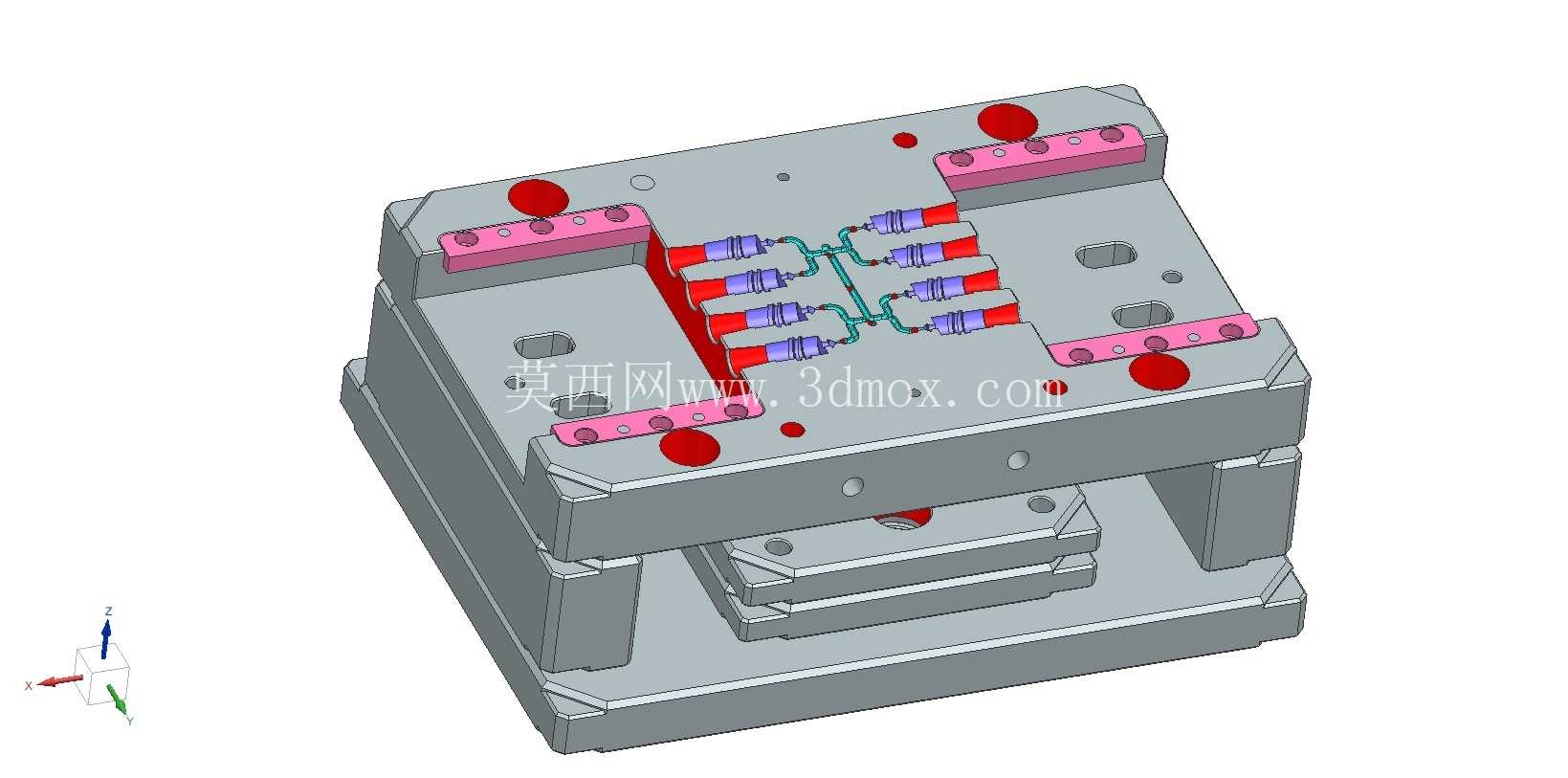

模具内部集成了冲裁、弯曲、整型三道核心工序，料带采用中间导正孔定位方式，沿送料方向依次排布初始定位、工位导正、成型工位，每个成型工位都设置了独立的卸料弹性元件，选用矩形截面矩形弹簧提供卸料力，保证料带在每个工位完成作业后能顺利脱离凸模，不会带料影响后续送料精度。左右两侧对称设置的成型镶块采用分体式设计，通过内六角螺钉与销钉固定在模仁固定板上，当局部刃口或成型面出现磨损时，可单独拆卸对应镶块进行补焊研磨或更换，无需拆解整套模具，大幅缩短产线停机维护的时间。

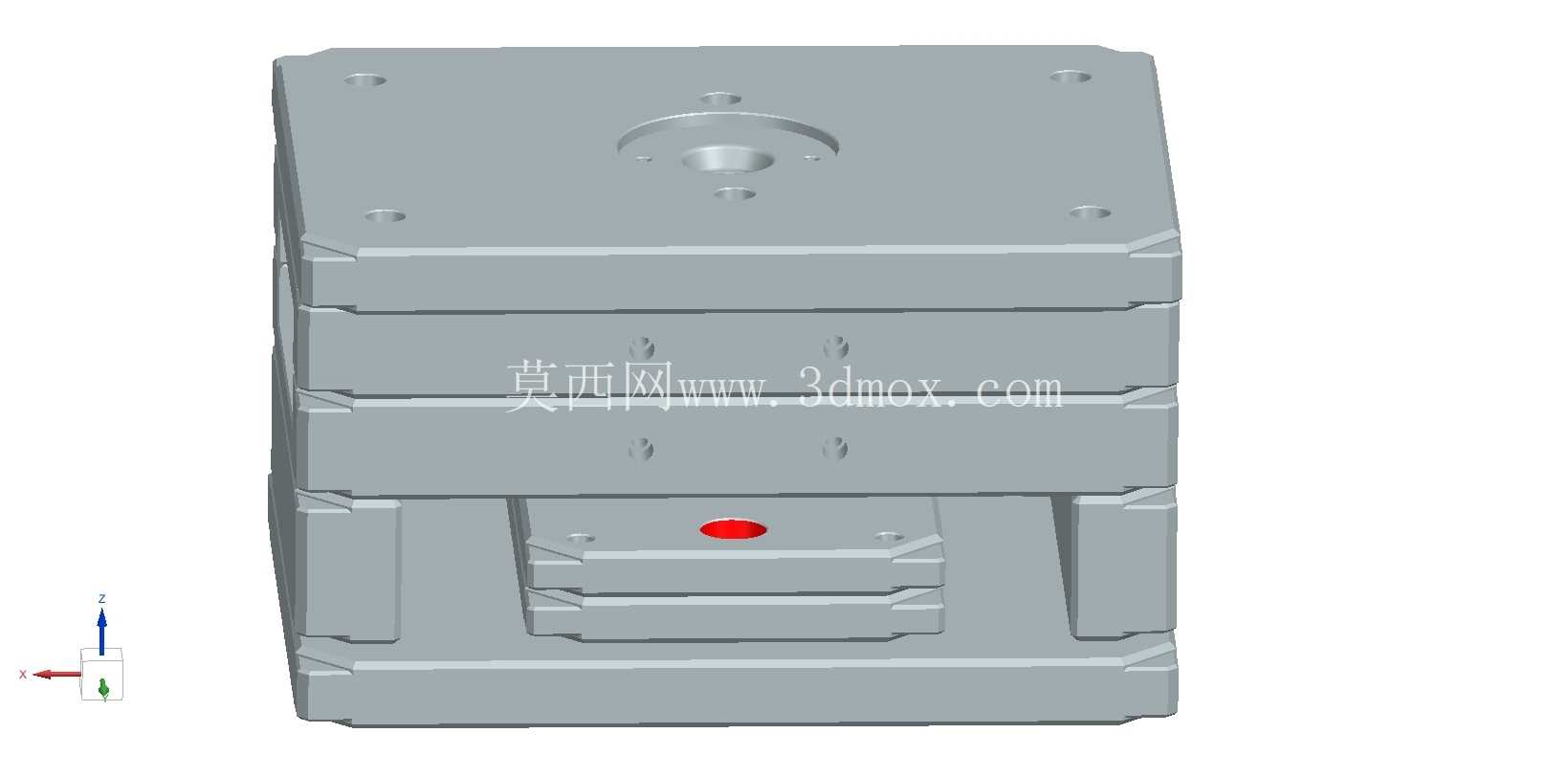

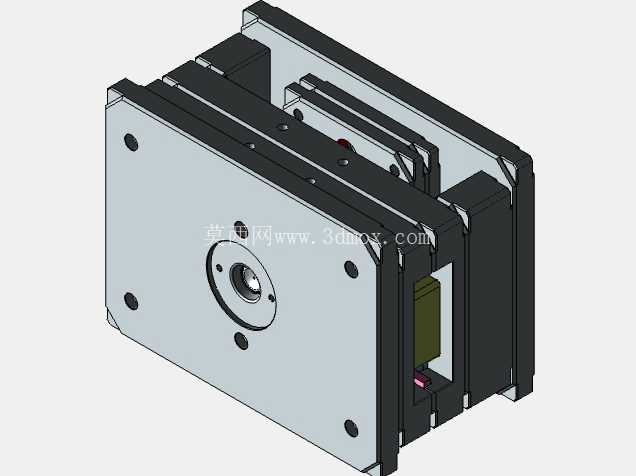

从安装边界来看，整套模具的闭合高度适配常规200吨压力机的装模空间，模座上的压板槽位置符合通用冲压工装的装夹标准，上模柄采用标准直径规格，可直接与压力机滑块的模柄孔配合锁紧，无需额外加工过渡连接法兰。模具的送料高度匹配常规滚轮送料机的出料高度，料带导向槽设置在入料端两侧，可根据料带宽度调整导向块的位置，兼容一定厚度范围内的同类型带料生产。

在实际生产场景中，这套模具主要用于汽车座椅调节机构连接片、车身线束固定卡扣这类小型冷冲压件的生产，单冲程即可完成全部成型工序，相比单工序模减少了多次定位带来的累积误差，成型后的零件尺寸一致性可控制在IT10级精度范围内，完全满足汽车零部件的装配公差要求。模具的卸料板采用整体式结构，与凸模之间设置了小间隙配合，在冲压过程中可对凸模起到辅助导向作用，同时压紧料带避免成型过程中材料出现翘曲变形，保证零件平面度符合后续焊接、装配的要求。

内部的流料通道经过圆角打磨处理，避免料带送进过程中被尖锐棱角刮伤镀层，影响零件的表面防腐性能。每个成型凸模的背后都设置了等高套筒，保证合模时各个凸模的进入深度一致，避免出现局部成型不到位或者过压导致的零件开裂问题。模具的限位柱设置在模座四个对角位置，合模时上下限位柱贴合后预留0.1mm的间隙，既可以防止压力机闭合高度调整过低导致模具过载损坏，也能保证成型工位的冲压深度稳定。

针对连续冲压过程中产生的废料，模具在每个冲裁工位的下模都设置了独立的落料孔，废料可直接通过落料孔掉入压力机下方的废料槽，无需人工定期清理模面，减少生产过程中的安全隐患。上下模座的对应位置设置了起吊螺纹孔，方便模具在搬运、安装过程中使用吊环起吊，符合冲压车间的工装转运安全规范。整体结构没有采用非标定制的特殊配件，所有标准件都选用市面通用规格，备件采购周期短，可满足量产线长期连续生产的维护需求。
