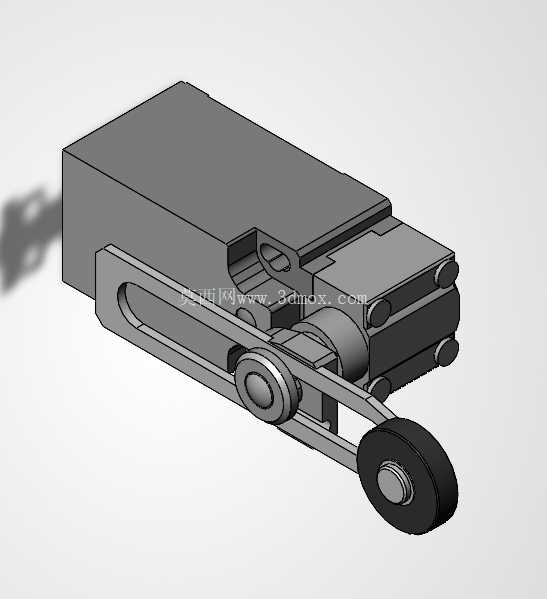

可调滚轮摆杆式行程限位装置结构

在汽车覆盖件冲压生产的自动化线体中，这类带可调滚轮摆杆的限位装置是工位间位置信号交互的核心检测元件，既会安装在模具本体的行程极限位置，用来反馈滑块到位、退料到位、斜楔复位的状态信号，也会布置在线体端拾器移送、工件顶升的辅助机构上，作为硬限位前的软触发信号源，避免机构超程碰撞引发的模具损坏、工件报废问题。不同于普通直动式限位装置，这款采用摆杆带滚轮的接触形式，接触触发时滚轮会随被测机构的运动产生滚动摩擦，不会像刚性顶杆那样长期摩擦刮伤模具零件或者线体工装的接触面，尤其适合冲压车间多油污、多金属粉尘的工况，滚动接触的形式能大幅减少磨屑卡滞的概率，长期运行的触发可靠性更高。从结构设计逻辑来看，这款限位装置的主体采用方正的密封壳体结构，壳体侧面预留标准的电气接线腔，安装时可以根据现场走线方向选择不同的进线口方位，适配模具内部、线体侧架等不同安装空间的走线需求；摆杆部分采用长度可调的开槽结构，松开摆杆的锁紧螺钉就能调整摆杆的有效伸出长度，现场调试时不需要更换摆杆配件，就能适配不同触发距离的安装场景，比如模具内斜楔的行程较短时，可以缩短摆杆长度减少超程冲击，线体顶升机构行程较大时，可以拉长摆杆长度提前触发信号，给设备控制系统预留足够的减速响应距离。安装边界上，壳体底部预留两个对称的标准安装孔位，孔距符合通用低压电器元件的安装尺寸规范，既可以直接通过螺栓固定在模具的加工基面上，也能搭配标准L型安装支架固定在线体的铝型材框架上，不需要额外做非标安装板的加工，能减少现场改造的加工工作量；摆杆端部的滚轮采用耐磨工程材质内嵌金属轴承的结构，滚轮的径向跳动量控制在极小范围内，触发时的接触力传递更平稳，不会因为滚轮偏摆导致触发信号误触发或者漏触发。实际应用中，这类限位装置的触发角度覆盖范围较宽，摆杆可以在正负几十度的摆动范围内可靠触发内部触点，不需要现场调试时反复对准触发块的位置，哪怕被测机构的安装位置存在少量装配误差，也能保证信号触发的一致性；壳体的密封结构能抵御冲压车间常用的冲压油、清洗液的飞溅，日常生产时不需要频繁拆开清理内部，维护时只需要定期检查滚轮的转动灵活性、摆杆的锁紧螺钉是否松动即可，维护成本远低于非接触式的光电检测元件，不会因为金属粉尘遮挡镜头出现信号丢失的问题，在强震动的冲压工况下信号稳定性更有优势。设计这类三维结构时，首先要保证摆杆的转动副间隙控制在合理范围，间隙过大会导致触发位置重复精度差，间隙过小则容易因为热胀冷缩或者粉尘进入出现卡滞；其次要保证内部触点的触发行程和摆杆的摆动角度匹配，摆杆压下到额定角度时触点能可靠切换，摆杆复位时触点能快速断开，不会出现融焊或者接触不良的问题；另外壳体的棱角都做了小圆角过渡处理，安装在模具内部狭小空间时，不会刮伤接线的绝缘层，也能减少安装时磕碰划伤操作人员的风险。在冲压模具的结构设计中，这类限位元件的安装位需要提前预留足够的摆杆摆动空间，避免摆杆运动过程中和模具的其他运动零件产生干涉，同时触发块的撞击面要做倒角处理，接触时先接触滚轮的中心位置，避免侧向力长期作用导致摆杆轴弯曲变形；如果是用在高速冲压工位上，还需要搭配减震垫安装，减少连续震动导致的螺钉松动问题，保证长期运行的位置精度稳定。
