带EMI滤波的保险丝集成交流输入插座设计

在各类台式工业控制设备、桌面型测试仪器、中小型医疗电子装置的柜体进线端设计中，这类集成式交流输入组件一直是结构工程师做电源进线布局时的首选部件，它把原本需要分散安装的电源输入接口、过流保护元件、电磁干扰滤波回路三个独立功能模块整合在同一个安装壳体内，能大幅压缩设备进线区域的占用空间，减少柜内零散接线的点位数量，降低装配环节的接线错误概率。

从实际使用场景来看，这类部件通常安装在设备柜体的后侧或者侧下方的钣金面板上，外侧直接对接市电交流输入线缆，内侧通过插片或者焊针连接设备内部的电源模块输入端，当外部市电接入时，首先经过内置的保险丝回路，一旦设备内部出现短路、过流等异常工况，保险丝会在毫秒级时间内熔断，切断输入回路，避免故障范围扩大，保护后端的核心电路元件不被大电流烧毁；经过保险丝后的交流电会进入内置的EMI滤波腔室，通过共模电感、X电容、Y电容组成的多级滤波网络，滤除市电电网中携带的高频传导干扰信号，同时也能抑制设备自身开关电源工作时产生的高频杂波反向馈入电网，避免对同一供电回路下的其他精密电子设备造成电磁干扰，这一点在带有高精度模拟采样电路的测试类设备、医疗检测设备中尤为重要，很多时候设备采样数据出现无规律跳变，根源就在于进线端没有做足够的EMI滤波处理，电网中的尖峰干扰顺着电源线串入了采样回路。

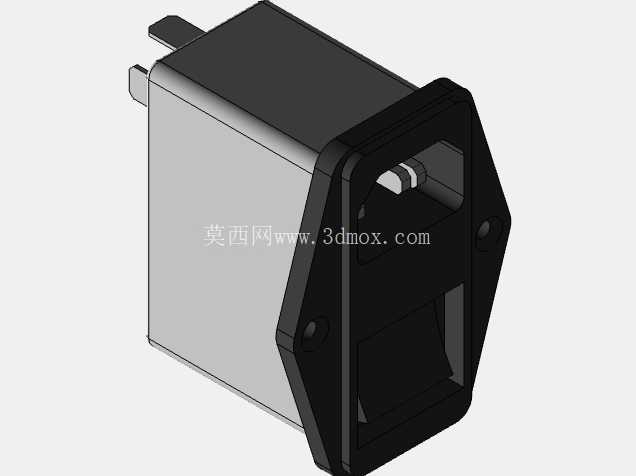

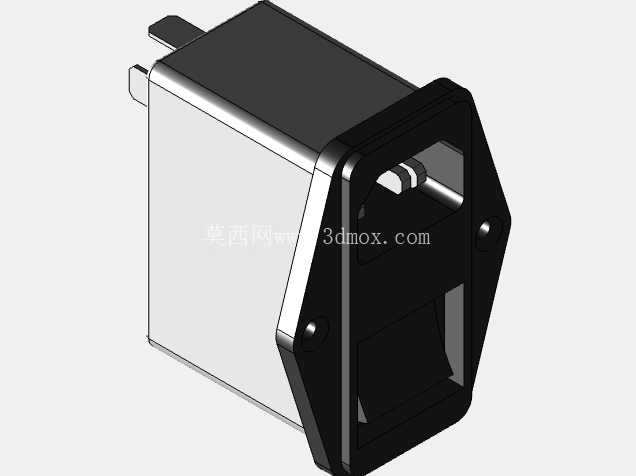

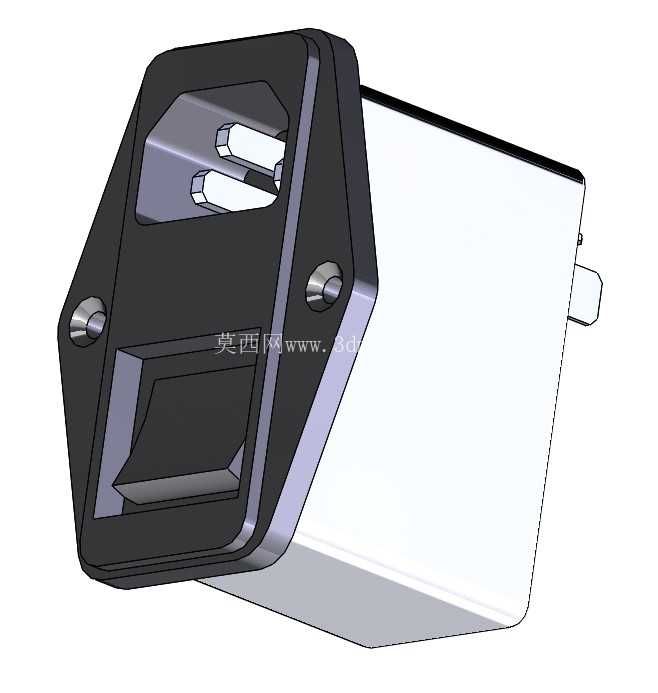

从结构设计的角度拆解这个部件，整体采用法兰式安装结构，前端的黑色安装法兰上预留了两个对称的固定孔位，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，把组件从面板外侧推入安装孔，再通过两个螺丝从面板内侧锁紧法兰即可完成固定，不需要额外设计复杂的安装固定支架，法兰边缘和面板接触的位置还做了限位台阶，安装到位后台阶面会紧贴面板外侧，既可以保证安装位置的同轴度，也能起到一定的防尘挡光作用，避免柜内的光线从安装缝隙漏出，同时阻挡外部的灰尘顺着安装缝隙进入设备内部。主体外壳采用阻燃级工程塑料注塑成型，外壳壁厚均匀，既可以保证内部带电部件和外部金属柜体之间的绝缘距离满足安规要求，也能在内部元件出现异常升温时起到阻燃隔离的作用，避免火情向外蔓延。外壳的插片端做了防呆结构设计，不同功能的插片尺寸、间距都有明确区分，装配时不会出现插线错位的问题，插片表面做了镀锡处理，既可以提升焊接或者插接时的导电性能，也能避免长期使用后插片氧化导致接触电阻增大、接头发热的问题。

做结构选型时需要重点关注几个安装边界参数，首先是面板开孔尺寸，必须和组件的安装卡位尺寸严格匹配，开孔公差建议控制在±0.2mm以内，开孔过大容易导致组件安装后松动，运输或者使用过程中出现移位，开孔过小则会导致组件无法顺利装入，强行压入可能会导致塑料外壳开裂；其次是内侧的安装预留深度，要把组件主体的长度、内侧接线后的线束弯曲半径都计算在内，避免组件装入后和内部的其他结构件、电路板发生干涉，尤其是要注意和内部高压元件的绝缘距离，必须满足对应安规标准的爬电距离要求；另外还要关注法兰面的突出高度，要和设备面板的整体外观设计匹配，避免突出过多影响柜体的整体平整度，或者凹陷过深导致插头插入时无法到位。

在三维建模过程中，需要重点还原几个关键结构特征：一是法兰安装面的固定孔位坐标，必须和实际产品的安装尺寸完全一致，方便结构工程师在做面板设计时直接调用开孔轮廓，不需要二次核对尺寸；二是内侧插片的位置和伸出长度，要准确还原插片的间距和尺寸，方便后续做内部铜排或者接线端子的匹配设计；三是前端插座的接口轮廓和保险丝仓的结构，要保证插头插入的空间预留足够，保险丝更换的操作空间没有被其他结构遮挡，日常维护时不需要拆开整个设备柜体，只需要从外侧就可以拔出保险丝仓更换备用保险丝，大幅降低后期的维护成本。这类集成组件相比分散安装的独立部件，整体综合成本更低，装配工序更简单，EMI滤波的屏蔽效果也更好，因为整个滤波回路都屏蔽在金属接地的外壳内部，不会出现外部走线导致的干扰耦合问题，目前已经在各类中小功率电子电气设备中得到了非常广泛的应用。
