工程机械液压稳定支腿框架结构设计

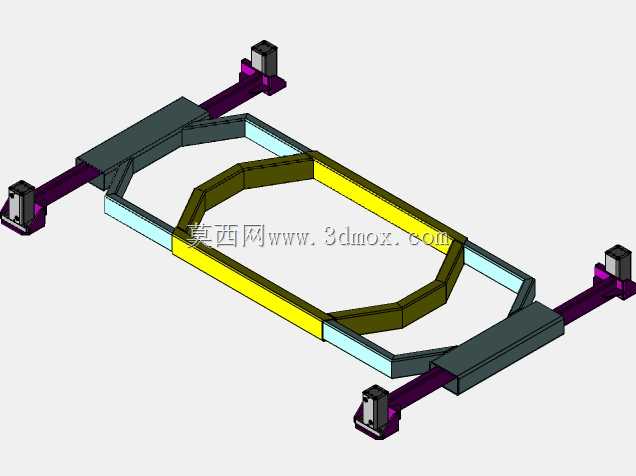

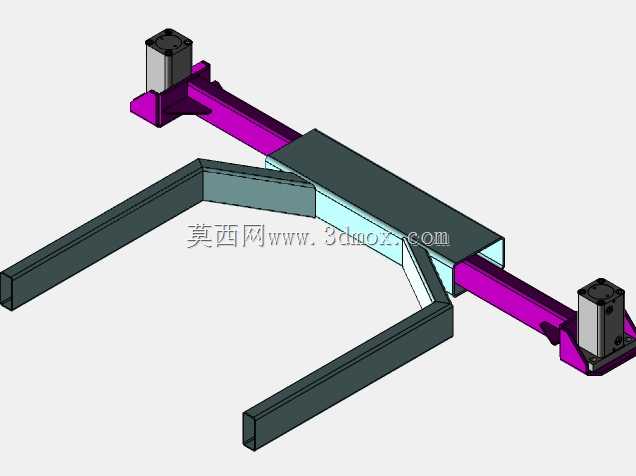

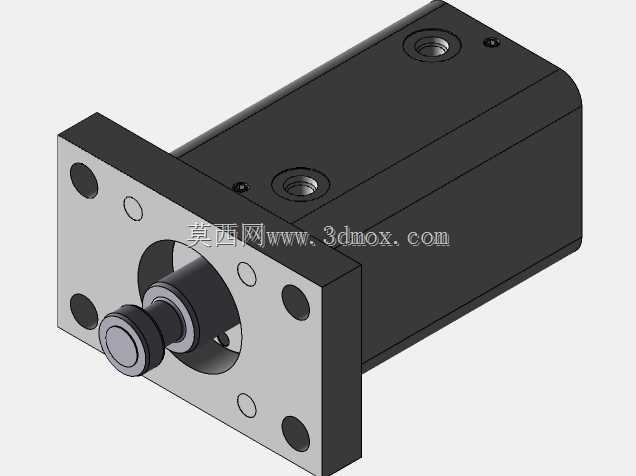

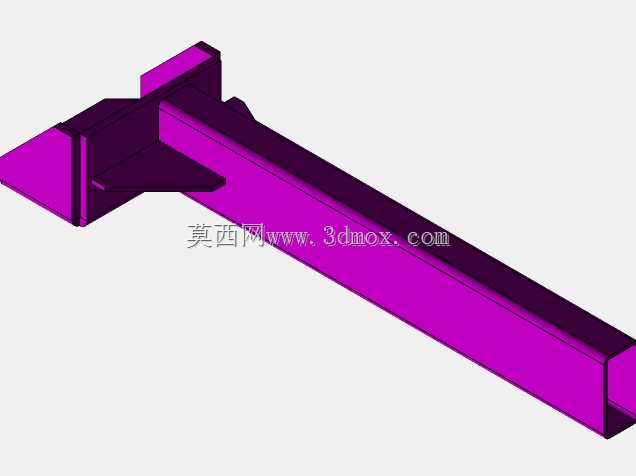

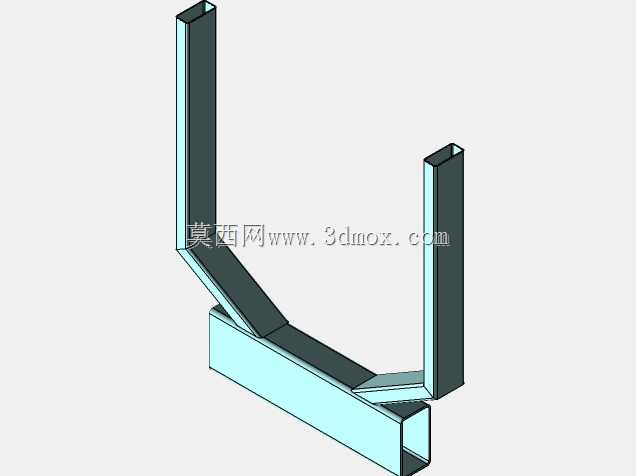

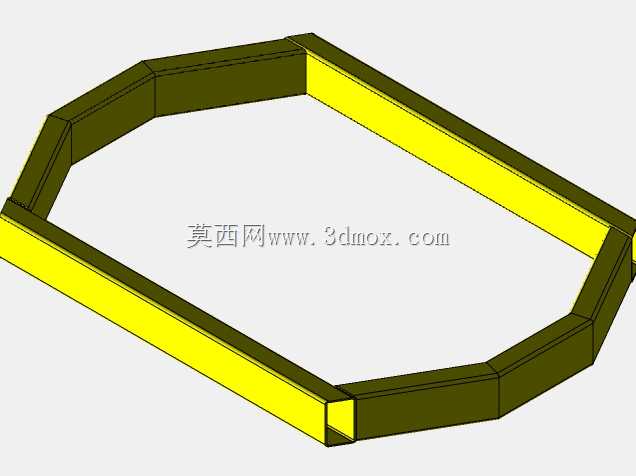

该支腿结构主要面向需要现场作业调平、抗倾覆的工程设备场景，常见于中小吨位起重作业车辆、移动式高空作业平台、应急救援抢险装备以及需要临时固定工位的移动式工程机械上。设备在非铺装路面、斜坡或松软地基作业时，底盘自带的轮胎悬挂无法提供足够的支撑刚度，支腿伸出后可将整机载荷直接传递至地面，扩大整机支撑跨距，降低作业时的重心偏移风险，避免侧翻，同时减少车架受载后的扭转变形。整套结构采用框架式主体布局，四根伸缩支腿沿主体框架四角方向布置，支腿伸缩方向与框架长边呈垂直关系，作业时向外侧伸出，运输状态下回缩收拢，不会超出整机宽度边界。主体框架采用多段型材拼焊的箱型梁结构，中部预留的贯通空间可用于容纳设备主机、动力单元或作业机构，框架上下平面预留安装孔位，可直接与上车架底盘通过螺栓连接或焊接固定。支腿段采用嵌套式伸缩结构，内部预留液压油缸安装腔，通过油缸驱动支腿横向伸缩，支腿末端设置竖向支撑脚盘，脚盘与支腿端部采用铰接结构，可随地面坡度自适应偏转，增大与地面的接触面积，降低接地比压。设计过程中优先校核了支撑跨距与整机倾覆力矩的匹配关系，伸出状态下的支撑边界覆盖常见360度回转作业的倾覆线，回缩状态下的外廓尺寸满足公路运输的宽度限值。框架梁体的截面高度根据支腿全伸时的最大支反力进行抗弯校核，在支腿与主梁连接的应力集中区域设置加强筋板，避免反复受载后出现焊缝开裂。支腿的滑动配合面预留了耐磨滑块安装位置，可在长期使用后通过调整滑块补偿磨损间隙，保证伸缩运动顺畅无卡滞。竖向支撑端预留了液压垂直油缸的安装接口，可配合水平伸缩油缸实现全液压调平，也可根据成本需求替换为机械螺旋支撑结构。整个框架的安装边界规整，不需要对上车底盘进行大范围改造，可直接作为独立支撑模块集成到不同吨位的移动作业设备上，在保证支撑刚度的同时控制整体自重，减少无效载荷占用。
