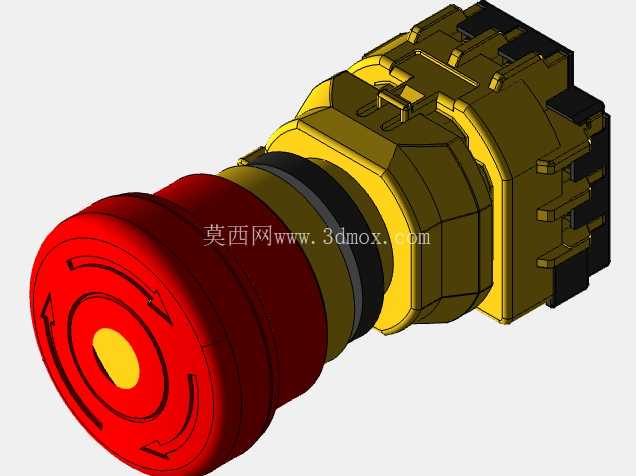

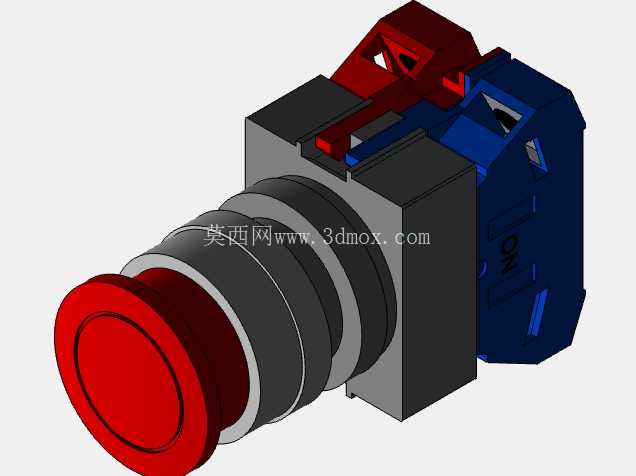

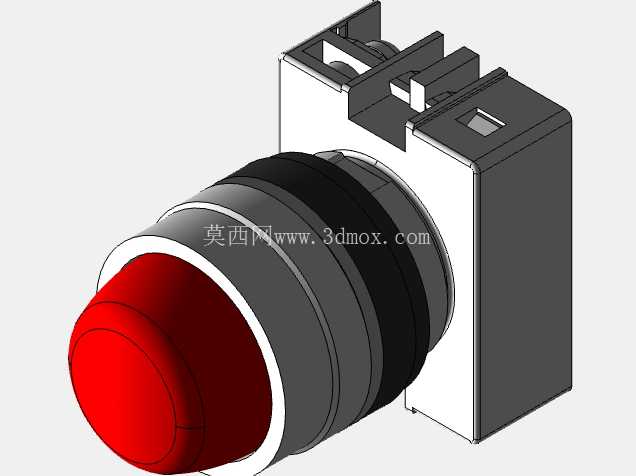

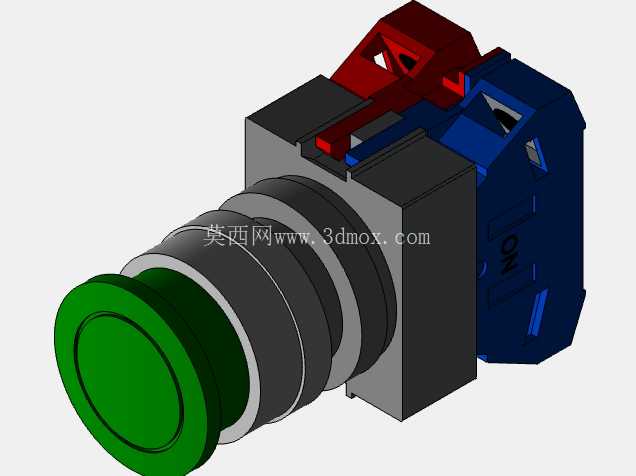

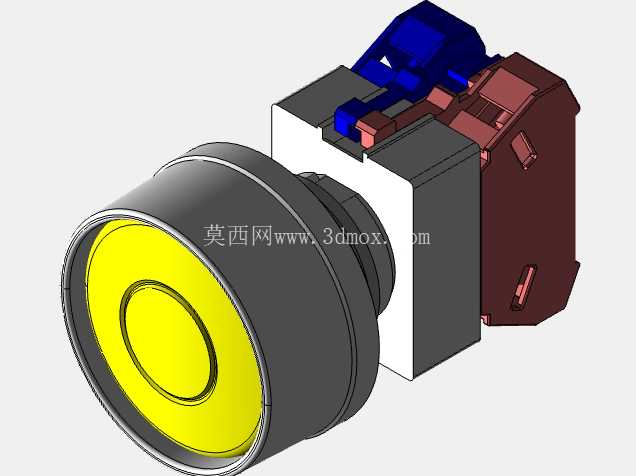

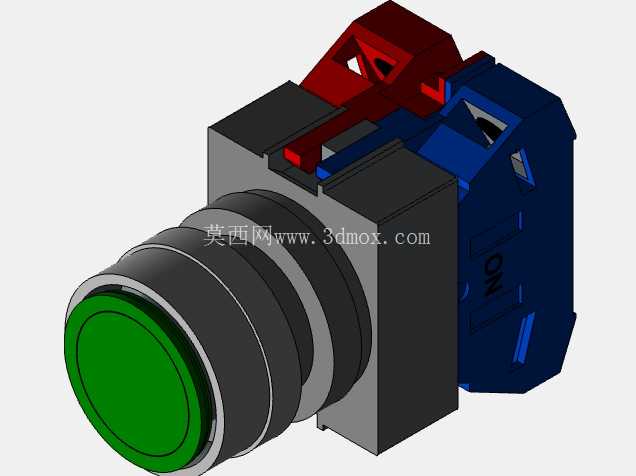

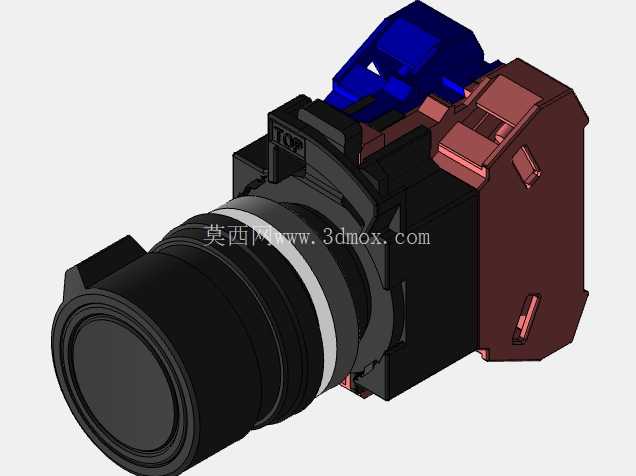

IDEC旋转复位式急停按钮开关结构

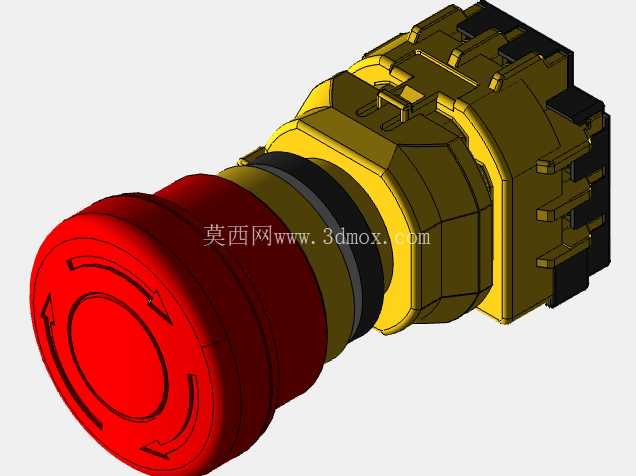

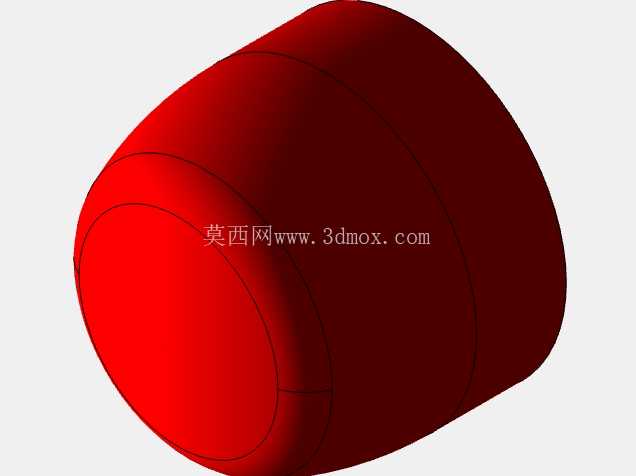

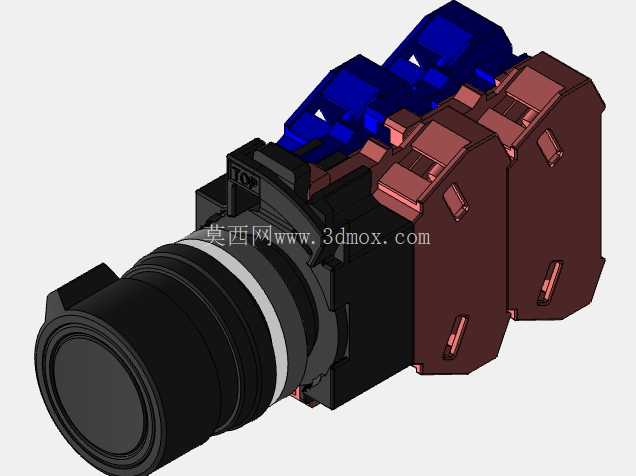

这款急停按钮开关是工业电气控制回路里的核心安全操作元件，日常在汽车冲压生产线、自动化装配工位、机床操作面板、物流输送线的紧急停机回路中都能见到这类控件的身影，它的核心作用是在设备出现异常工况、人员操作失误或者现场出现安全隐患时，操作人员可以第一时间拍压按钮头，直接切断设备的动力控制回路，让运行中的设备快速进入停机状态，避免安全事故扩大。从结构设计来看，这款按钮采用头部旋转复位的结构逻辑，拍压触发后按钮头会保持在锁止的下压位置，不会因为外力消失自动回弹复位，必须按照头部标注的箭头方向顺时针旋转一定角度，才能让按钮内部的锁止机构脱开，按钮头回弹到初始待触发位置，这种设计能避免误复位带来的二次安全风险，符合工业安全控件的设计规范。头部的红色蘑菇头采用大直径设计，拍压接触面足够大，操作人员在紧急状态下不需要精准瞄准，只要手掌或者手臂碰到按钮头就能完成触发操作，头部中心的黄色标识圈是醒目的状态提示，正常状态下黄色圈和红色头部齐平，触发下压后黄色圈会随按钮头下沉，现场人员从较远的位置就能快速识别按钮是否处于触发锁止状态。按钮的安装基座采用标准22mm安装口径设计，这是工业控制按钮的通用安装尺寸，适配市面上绝大多数设备操作面板的预留安装孔，安装时只需要从面板正面插入按钮主体，背面用配套的锁紧螺母拧紧固定即可，不需要额外做定制化的开孔加工，基座侧面的多组触点模块采用堆叠式设计，可以根据实际控制回路的需求，选择搭配常开或者常闭触点组，常规的急停回路会搭配至少两组常闭触点，分别接入设备的动力控制回路和安全PLC的信号采集回路，实现双回路冗余安全控制，避免单组触点接触不良导致急停功能失效。触点部分采用自清洁的滑动接触结构，按钮每次触发和复位的过程中，触点的动触片都会在静触片表面滑动一小段距离，磨掉触点表面可能产生的氧化层或者积尘，保证长期使用过程中触点接触的可靠性，不会因为车间内的油污、粉尘堆积导致触点接触电阻过大，影响控制信号的传输。基座的外壳采用增强阻燃工程塑料材质，具备不错的抗冲击性能和绝缘性能，即使在车间现场有轻微的磕碰，也不会出现外壳破裂的情况，同时材料的阻燃等级满足电气控件的安全要求，即使触点拉弧产生局部高温，也不会引燃外壳造成火情。从安装边界来看，按钮从面板正面突出的高度经过优化，不会因为突出过多导致现场人员走动时误碰触发，也不会因为突出过短导致紧急情况下拍压不便，背面的触点模块堆叠后的整体长度控制在常规电气柜的安装空间范围内，不会和柜内的线槽、其他电气元件产生安装干涉。在实际的设备选型过程中，这类急停按钮需要根据设备的安全等级要求选择对应的触点数量，同时要确认按钮的额定电压、额定电流参数和控制回路的参数匹配，安装时要保证按钮固定牢固，锁紧螺母的拧紧力矩符合产品要求，避免长期使用过程中按钮出现松动，日常设备维护过程中，需要定期检查按钮的触发、复位功能是否正常，触点的通断是否可靠，确保紧急状态下按钮能可靠发挥作用。建模过程中还原了按钮头部的旋转箭头标识、蘑菇头的曲面弧度、基座的卡扣结构和触点模块的分层细节，每个装配部位的配合间隙都按照实际产品的公差要求做了还原，能直接用于设备操作面板的虚拟装配验证，也可以作为电气控件选型阶段的可视化参考，帮助设计人员提前确认按钮安装后和周边操作元件的位置关系，避免实际装配时出现空间干涉的问题。
