力士乐HED5系列底板安装活塞式电液压力开关

在重型液压系统的设计选型中，高压回路的压力阈值触发元件一直是决定设备安全冗余的核心部件，这款底板安装型活塞式电液压力开关，正是针对630bar高压工况开发的压力控制元件，适配各类需要精准压力阈值触发的工业液压场景。从实际应用场景来看，这类压力开关广泛覆盖锻压机床的高压腔压力监控、工程机械液压支腿的锁压触发、注塑机锁模回路的压力到位检测、冶金设备液压系统的顺序动作控制，以及各类液压试验台的超压保护触发节点，相比膜片式压力开关，活塞式结构在600bar以上的持续高压工况下具备更稳定的形变抗性，不会出现膜片疲劳击穿导致的误触发问题。

从功能特性来看，这款产品属于带转换触点的微动触发结构，常闭、常开触点可同时接入两路控制回路，既可以接超压报警回路，也可以接顺序动作的触发回路，单元件即可实现双重控制功能。压力调节区间覆盖200bar到630bar的高压段，每档压差触发精度控制在设定值的±1%范围内，完全满足高压液压系统的控制精度要求，微动开关的触发行程经过精准调校，不会因为系统压力的小幅波动出现频繁跳变，触点的电气连接采用K14规格接口，符合DIN EN 175301-803标准，3极加接地的接线结构适配工业现场的标准接线规范，配套连接插件后整体防护等级可达IP65，能够在有切削液飞溅、液压油渗漏、粉尘弥漫的车间现场长期稳定工作，整套触发机构的运动部件重量仅约110g，触发响应速度快，不会出现动作滞后导致的压力超调问题。

从设计思路来看，这款产品的核心结构采用活塞承压+可调弹簧预紧的经典机械触发逻辑，系统压力直接作用在底部的硬质合金活塞端面上，活塞将压力传递给可调节预紧力的压缩弹簧，当系统压力达到弹簧预紧力对应的设定阈值时，弹簧瞬间发生形变位移，带动端部的微动开关触发，完成电路的通断切换。这种纯机械触发的结构相比电子式压力开关，抗电磁干扰能力更强，在强电磁干扰的工业现场不会出现信号漂移问题，同时结构可靠性更高，不需要额外的供电回路即可完成触点切换，在断电应急工况下依然能够依靠机械结构完成压力触发动作。底板安装的结构设计将安装接口与压力油口集成在同一安装面上，安装时只需要将开关对准阀块上的对应安装孔，通过螺栓固定即可完成油路与机械结构的同时连接，不需要额外配置连接管路，减少了高压油路的泄漏点。

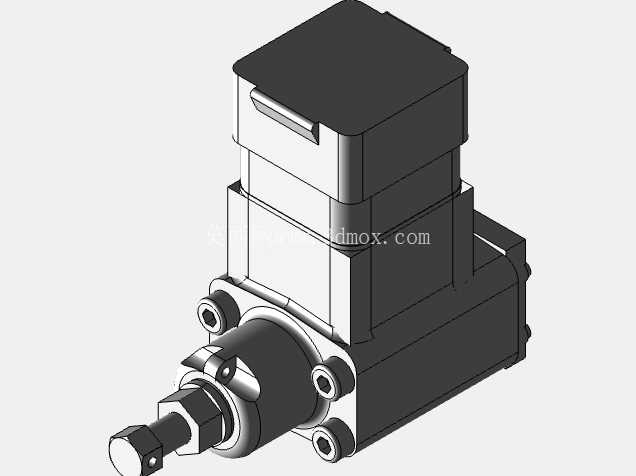

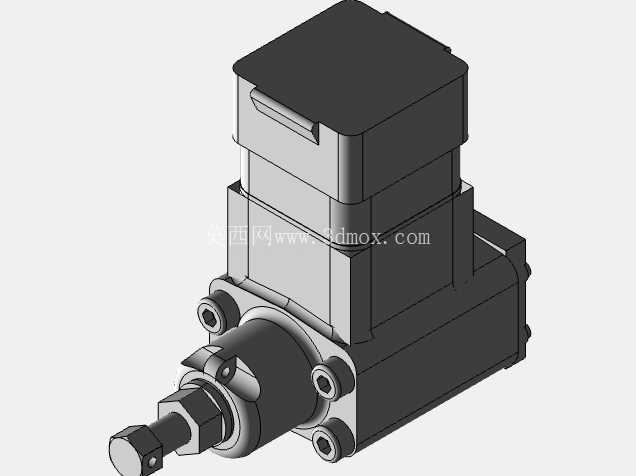

从安装边界与尺寸设计来看，这款产品的主体结构分为上下两个部分，下部为液压阀体部分，集成了压力油道、活塞腔、安装法兰，上部为电气触发腔体，集成了弹簧调节机构、微动开关、电气接口。下部阀体的安装面采用标准的OP1型底板安装接口，安装孔位、油口尺寸、定位销位置都符合力士乐2X系列元件的安装规范，可以直接替换同系列的旧款压力开关，不需要对安装阀块进行二次加工。阀体侧面预留的压力油口与安装面油道连通，既可以通过底板供油，也可以通过侧油口外接测压管路，适配不同的安装布局需求。上部电气腔体的外形为方正结构，接线口朝向侧面，接线时不需要拆除上部壳体即可完成线缆连接，整体安装后突出阀块表面的高度经过优化，不会与周边的管路、阀件发生干涉，在紧凑布局的液压阀组上也能顺利安装。活塞与阀体之间采用组合密封结构，高压侧采用硬质密封加弹性密封的双重密封设计，在630bar的持续压力下不会出现内泄漏问题，弹簧腔设置有呼吸孔，平衡腔体内部压力，避免活塞运动时出现气阻影响触发精度。
