力士乐4WS2两级四通伺服阀结构设计

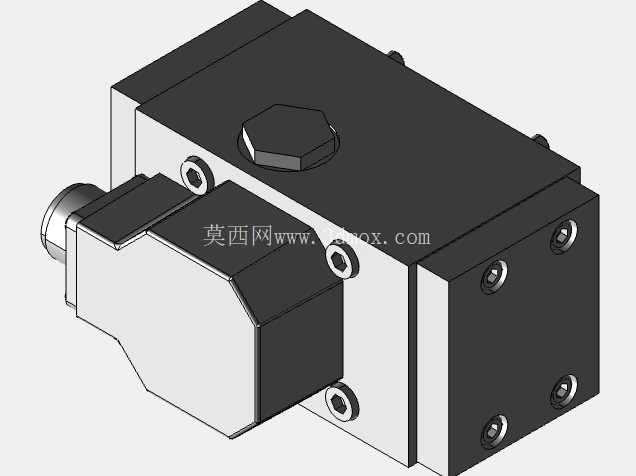

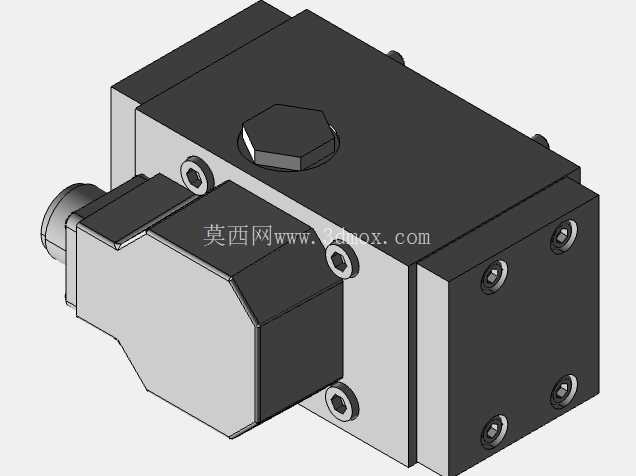

这款两级四通伺服阀的三维结构，完全围绕工业液压系统闭环控制的实际工况做细节还原，建模时优先考虑了液压站集成、设备阀组安装的实际边界，没有做多余的装饰性结构，所有特征都对应实际加工与装配需求。从应用场景来看，这类伺服阀主要用在需要高精度位置、力、速度闭环控制的工业设备上，比如冶金设备的压下机构、重型试验台的加载系统、高端注塑机的射胶与锁模控制回路，还有风电变桨、工程机械的精准动作控制单元，区别于普通开关式液压阀，它的核心作用是接收微弱的电控信号，精准输出对应流量与压力的液压油，驱动执行机构完成微米级的动作调整，整个建模过程中，我特意把阀块上的安装孔位、油口尺寸、外接电气接口的位置都做了1:1还原，方便做阀块集成设计的工程师直接调用，不用再反复核对安装边界。

从功能特性来看，这款两级伺服阀的第一级是喷嘴挡板式结构，靠先导级的微小位移推动主阀芯动作，相比直动式伺服阀，它可以用很小的控制功率驱动大流量的主回路，在70bar的阀口压差下能稳定输出30L/min的额定流量，最高工作压力可以覆盖到315bar的常规高压液压系统工况，建模时我把内部的先导级油道、阀芯的节流槽结构、端盖的密封槽位置都做了结构化呈现，不是单纯做了个外壳，做液压系统仿真的工程师可以直接基于这个模型拆分零件，提取流道特征做CFD分析，不用重新测绘建模。外形安装尺寸上，这款阀是NG10通径的标准安装规格，安装面完全符合ISO4401标准的尺寸要求，底面的四个固定螺栓孔位置、进回油与工作油口的相对位置都和标准阀板完全匹配，做集成阀块设计的时候，不用额外调整安装孔位坐标，直接调用就能完成阀组布局。电气连接部分采用的是不带内置插头的结构形式，外部线圈的接线端位置做了明确的结构标识，现场接线的时候不会出现接反的问题，先导供油采用内部供油、内部泄油的回路设计，不用单独外接先导供油与泄油管路，能简化液压站的管路布局，减少外部泄漏点。

建模的时候我特意考虑了实际装配的干涉问题，比如端盖的紧固螺钉沉孔深度、阀芯伸出端的防护结构、顶部六角螺塞的扳手操作空间，都按照实际装配需求留足了余量，不会出现模型里能装上、实际装配时扳手卡滞的问题。主阀体的材质对应实际的高强度铸铁结构，表面的安装平面粗糙度、油口的倒角特征都做了还原，相邻零件的配合面都留了合理的建模间隙，方便后续做装配动画、爆炸图的时候能清晰展示装配关系。对于做设备选型的工程师来说，这个模型可以直接放到整机的三维装配里做管路布局干涉检查，提前预判阀和周边管路、电气接头的空间冲突，不用等实物到现场才发现安装空间不足的问题。另外，这款阀的阀芯重叠量、节流边的结构特征都按照实际样本的参数做了还原，做液压系统动态仿真的时候，可以直接提取阀芯的行程、节流面积参数，不用再简化模型影响仿真精度。在实际工业场景里，这类伺服阀对油液清洁度要求较高，建模时我也把阀上的内置滤芯安装位置做了结构体现，方便做维护方案设计的时候预留滤芯更换的操作空间，日常维护不用把整个阀从阀块上拆下来，就能完成先导级滤芯的更换，减少设备停机维护的时间。
