力士乐4WS2E两级伺服阀结构设计

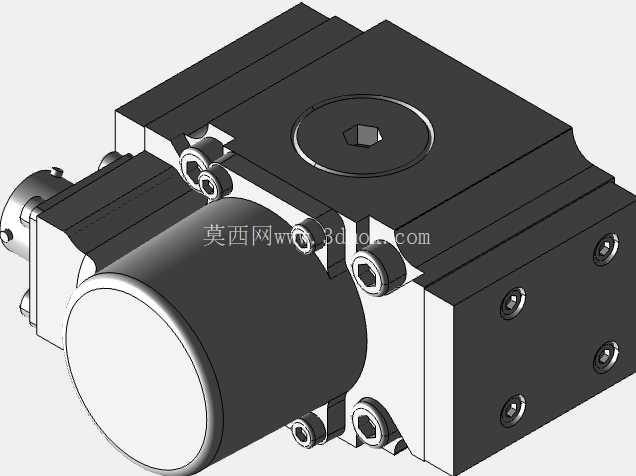

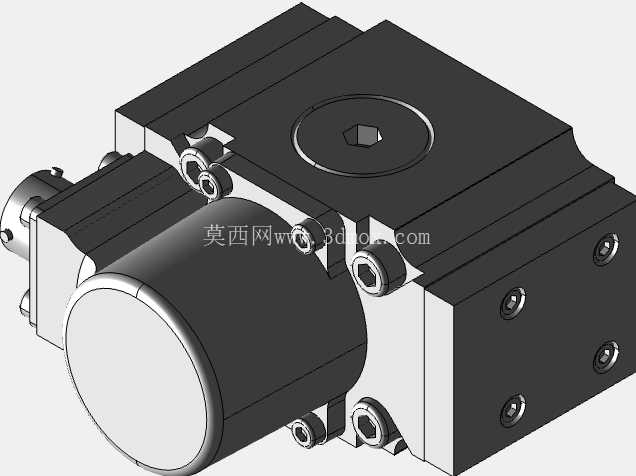

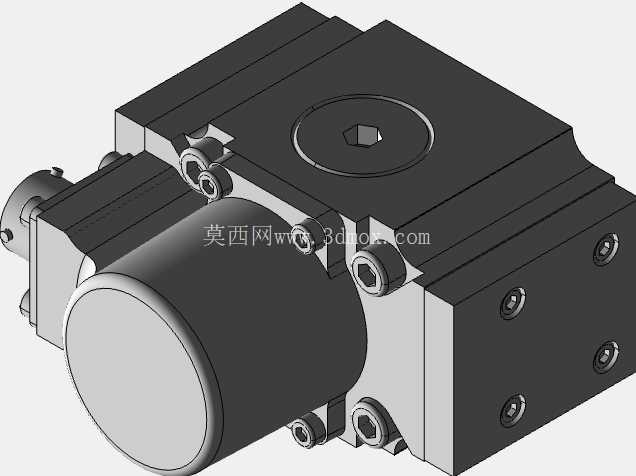

这款两级伺服阀的应用场景覆盖工业液压系统中需要高精度闭环控制的工位，常见于需要精准调控执行机构位置、输出力以及运行速度的外部电子控制类设备回路，比如高精度压机的位置控制回路、试验台的力加载回路、高端装备的速度同步回路中，这类阀件作为电液转换的核心控制元件，直接决定整个液压系统的控制精度与响应速度。从实际用途来看，它能将输入的电控信号精准转化为液压流量输出，在70bar的额定阀口压差工况下，可输出15L/min的标称流量，适配NG6也就是CETOP 3标准的安装界面，最大工作压力可达315bar，能覆盖绝大多数中高压工业液压系统的使用需求，端口模式符合ISO 4401-03-02-0-05标准，和同规格安装面的阀件具备安装互换性，不需要额外改动阀块的安装孔位就能完成替换。

在功能特性上，它采用两级结构设计，前置级负责信号放大，主级负责功率输出，相比单级伺服阀具备更高的响应速度与更大的流量控制能力，同时抗污染能力也有相应提升，能适配常规工业液压系统的油液清洁度要求。阀件自带外部电子控制接口，可直接对接设备的电控系统，接收控制指令同时反馈阀芯位置信号，实现闭环控制，控制精度可以满足绝大多数工业场景的要求，流量公差控制在±10%的范围内，保证不同工况下输出流量的一致性。

从设计思路来看，这款阀的结构布局充分考虑了安装空间与维护便利性，整体采用方块式集成结构，将先导级、主阀芯、位置反馈组件、电控接口全部集成在统一的阀体内，没有多余的外接管路，减少了潜在的泄漏点。阀体上的安装孔位严格遵循标准安装界面尺寸，油口位置、固定螺栓孔的位置与深度都和通用标准保持一致，设计时不需要重新绘制阀块安装面，直接调用标准NG6阀块的安装孔系即可完成集成设计。阀芯与阀套的配合间隙经过精密配磨，保证阀口的密封性能与流量线性度，端盖处采用螺塞与密封件组合的密封结构，防止高压油液外泄漏，同时也方便后期拆解维护，更换密封件或者清洗阀芯组件。

外形尺寸与安装边界方面，这款阀的标称尺寸为6，也就是对应NG6规格，安装面的长宽尺寸符合CETOP 3的标准要求，整体高度方向集成了电控组件与先导级部分，在做阀组布局设计时，需要预留足够的上方空间，避免和周边的管路、其他阀件产生干涉。固定螺栓采用标准规格的内六角螺栓，安装扭矩符合液压阀件的通用安装要求，油口通径匹配15L/min流量下的流速要求，不会产生过大的沿程压力损失。电气连接接口布置在阀的侧方，接线时需要预留线缆的弯曲半径，避免线缆过度弯折导致接触不良。在做三维布局时，要注意阀件的重心位置，尽量让安装面的受力均匀，避免单侧受力导致阀块变形或者密封失效，同时周边要预留足够的操作空间，方便后期接线、调试以及故障排查时的操作，不需要拆卸周边其他元件就能完成阀件的拆装作业。
