分件式拼装游戏道具炮塔结构设计

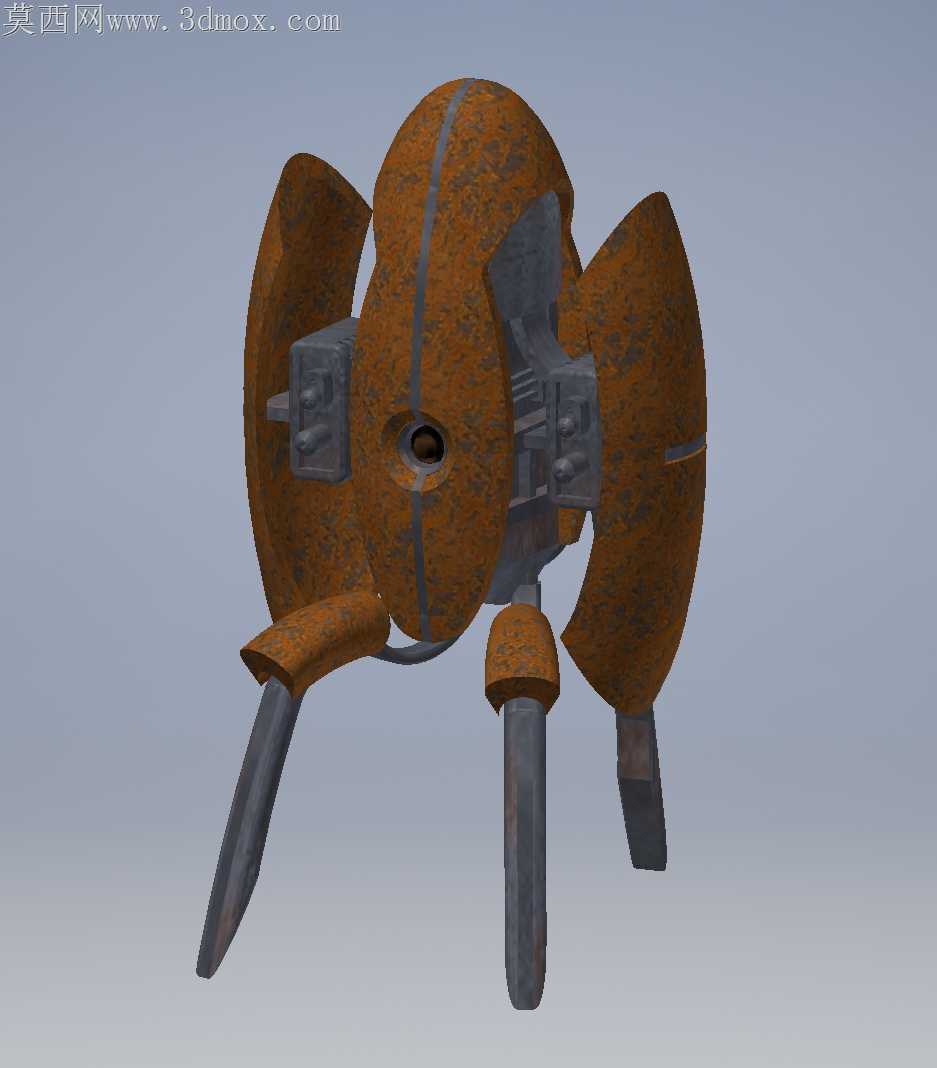

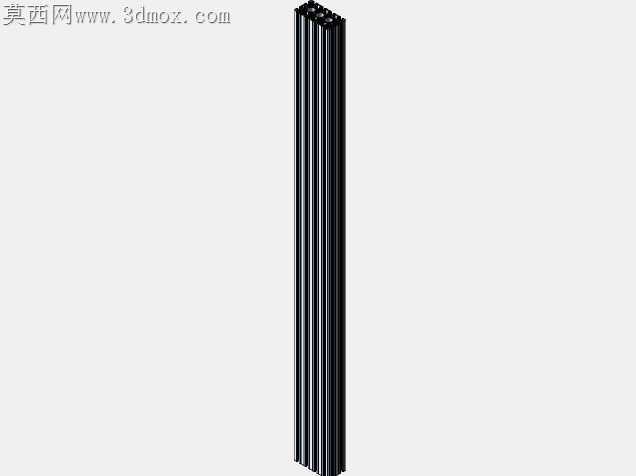

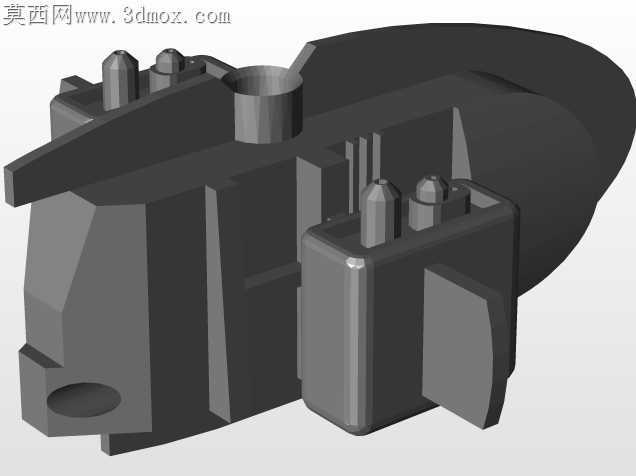

单色3D打印加工多色外观零件时，最容易出现的痛点是分件边界处理不当导致的拼接缝隙过大、定位不准，或是支撑残留破坏外观面，这款炮塔的结构设计刚好围绕这类加工痛点做了针对性的细节处理。炮塔的竖直立柱部分采用多根平行杆件组合的形态，拆分时特意将每根杆件作为独立分件，既可以在单色打印时通过更换耗材实现分色效果，也避免了整根立柱打印时过长导致的翘曲变形，杆件内部预留的定位钉孔，在拼装时不需要额外胶水就能实现初步定位，钉孔的公差控制在0.1mm间隙，既不会因为过紧导致拼装时零件开裂，也不会因为过松出现拼接后晃动的问题。腿上的钉子结构没有做外露的尖锐造型，而是将钉头藏在炮塔内部的拼接槽内，热融粘接时胶液会顺着钉与槽的间隙填充，不会溢出到外观面形成胶痕，零件上预留的钻孔位置刚好对应打印时的支撑接触点，打印完成后只需要用对应直径的钻头轻钻，就能把卡在孔内的支撑材料完全带出，不需要反复用镊子抠挖损伤零件表面。展示用的外观装配版本特意做了无卡扣的光面配合，只用来呈现最终拼装完成的整体形态，不会和实际打印的拼装分件产生结构干涉，分件的拼接缝全部藏在杆件的棱线位置，即使存在轻微的打印层纹误差，拼接后也不会在平整外观面上留下明显的错位痕迹。平行杆件之间的间隙做了0.2mm的均匀偏移，避免打印时因为层厚误差导致杆件粘连，拼装后每根杆件的相对位置完全对齐，不会出现高低错落的违和感，内部的热融粘接位特意做了溢胶槽，多余的胶液会流入槽内，不会顺着杆件间隙流到外表面影响外观。这种分件逻辑完全适配桌面级FDM打印机的加工特性，不需要高精度工业设备就能打印出合格的零件，拼装过程不需要复杂工具，只需要普通的家用热融胶就能完成固定，钻孔清支撑的设计也降低了后处理的难度，即使是没有太多模型后处理经验的爱好者，也能顺利完成整个炮塔的制作。
