涡轮减速叶轮组合传动结构设计

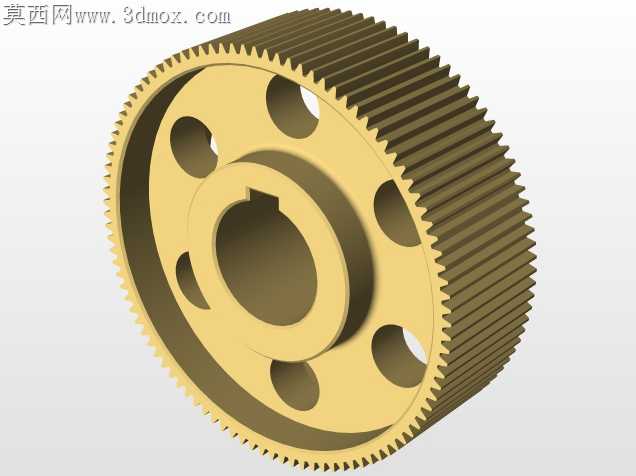

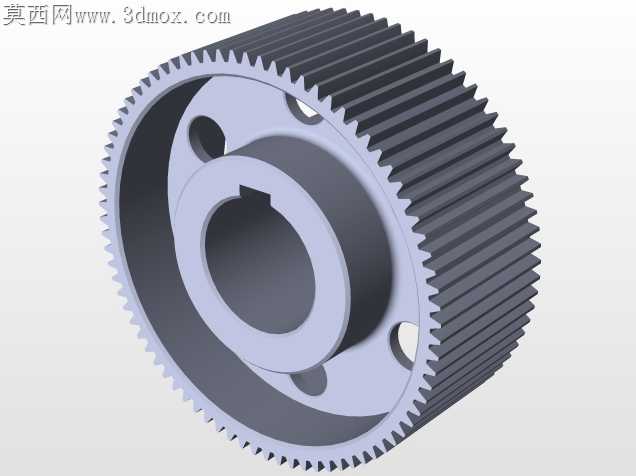

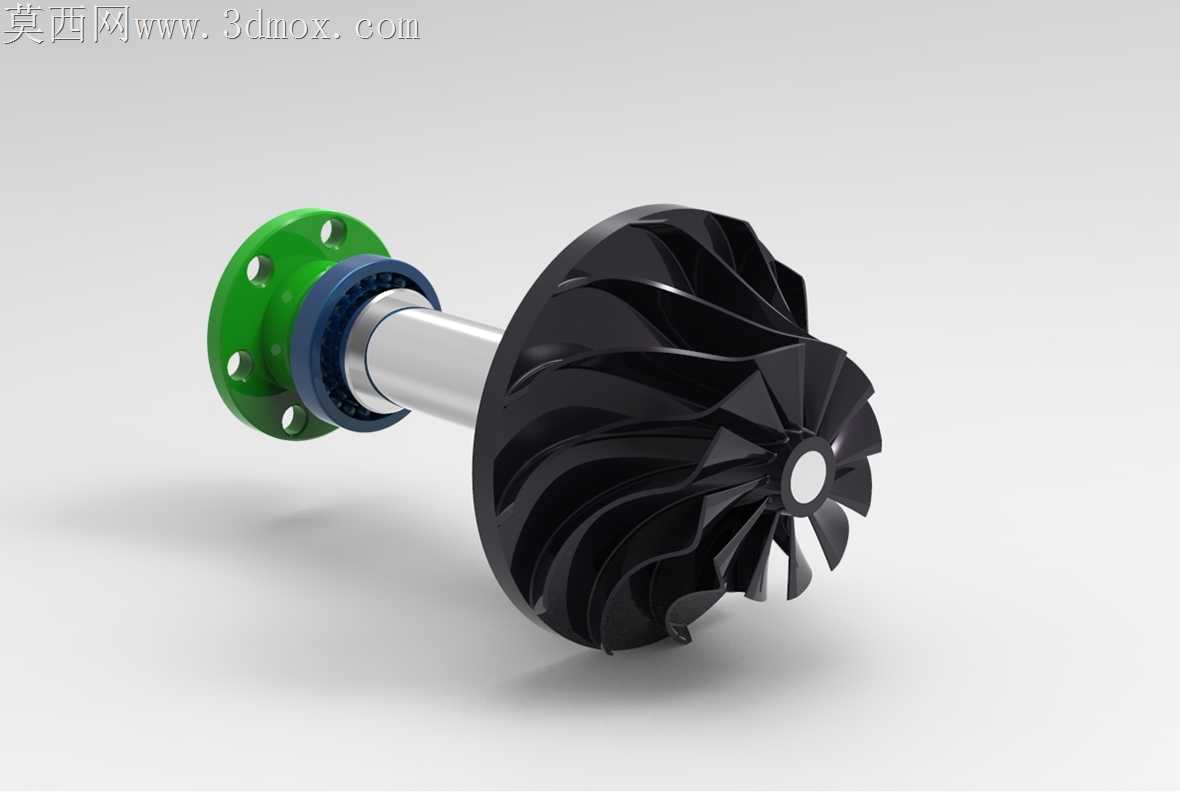

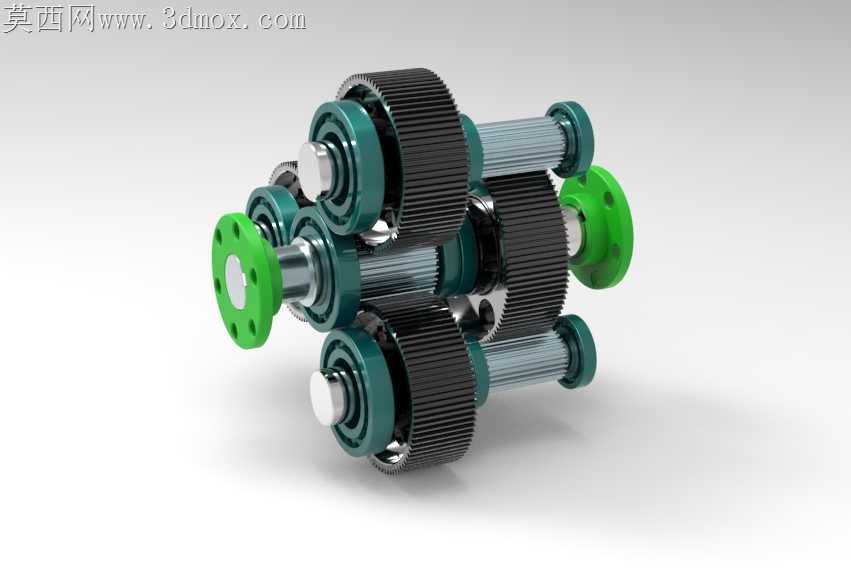

小功率涡轮传动单元在高速工况下常出现轮系偏磨、输出端振颤的问题，根源在于同轴排布的多级传动件未做轴向公差补偿，热胀后轴承位挤死导致传动效率骤降。这套组合结构在行星减速段的每个行星轮销轴端部都预留了0.02mm的轴向窜动间隙，配合绿色定位环的弹性张紧结构，既避免高速运转时销轴热胀卡死，又能抵消涡轮端传导来的径向跳动，不会把振动直接传递到末端叶轮。铜质涡轮扇叶的叶根做了圆弧过渡加厚处理，没有采用常见的直插式固定结构，而是和轮毂一体加工出定位止口，配合锁紧螺母压合，高速气流冲击下不会出现叶根应力断裂的隐患。末端叶轮的曲面做了等厚偏移处理，每个叶片的壁厚差控制在0.1mm以内，做动平衡时不需要额外打太多配重孔，减少加工工序的同时也避免配重孔带来的气流扰流损失。装配时不需要复杂工装，先把中间轴穿入减速段中心轮，依次套入三个行星轮和保持架，扣上两端的轴承定位环，再分别锁紧两端涡轮和叶轮的锁紧螺母即可，每个配合位都做了导入倒角，不会出现装偏刮伤轴承密封圈的问题。行星轮的齿面做了微修形处理，啮合时不会出现全齿面硬接触，传动噪音比普通直齿行星结构低3分贝左右，适配小功率高速动力传输场景。定位环采用的是耐磨改性材质，和轴颈接触的面做了抛光处理，长时间运转不会磨出轴肩沟槽，后期维护只需要更换定位环即可，不用整根更换传动轴，降低运维成本。涡轮端的扇叶角度经过匹配调校，进气侧的气流能顺着叶道顺畅导入减速段周边的散热间隙，运转时自带风冷效果，不用额外加装散热结构就能把减速段的工作温度控制在合理区间，避免润滑脂高温失效。
