EK-FC显卡分体式水冷散热结构设计

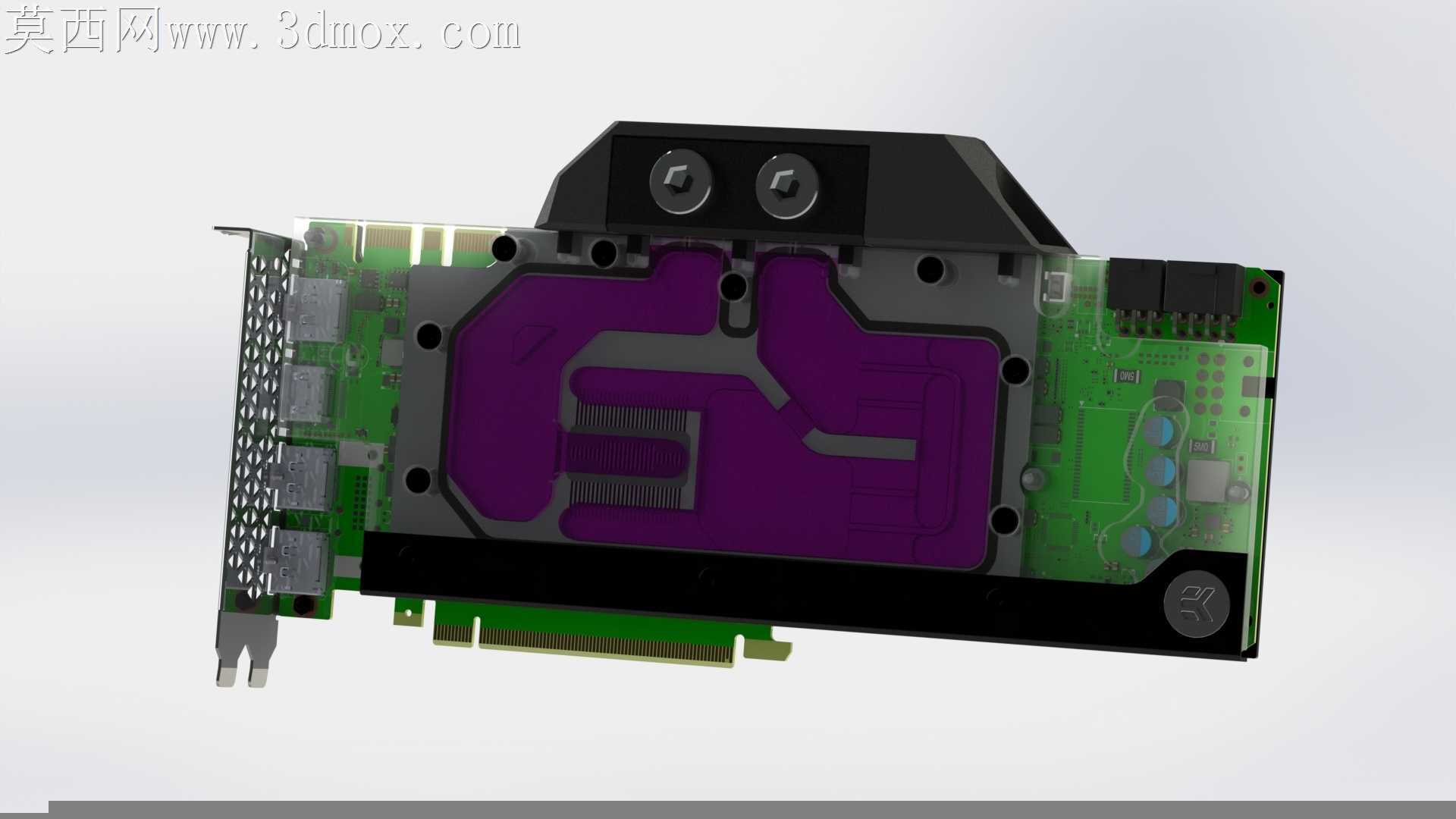

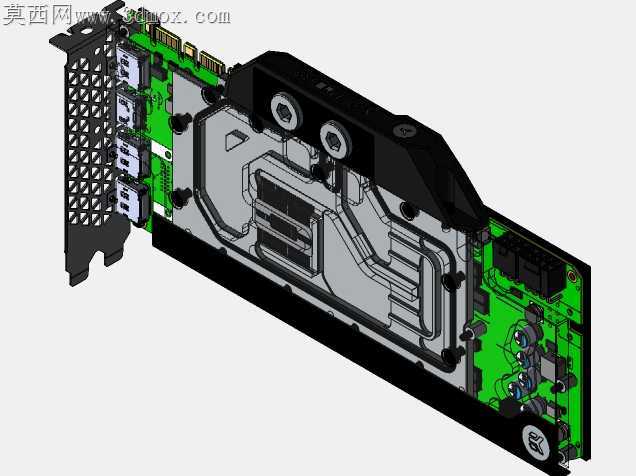

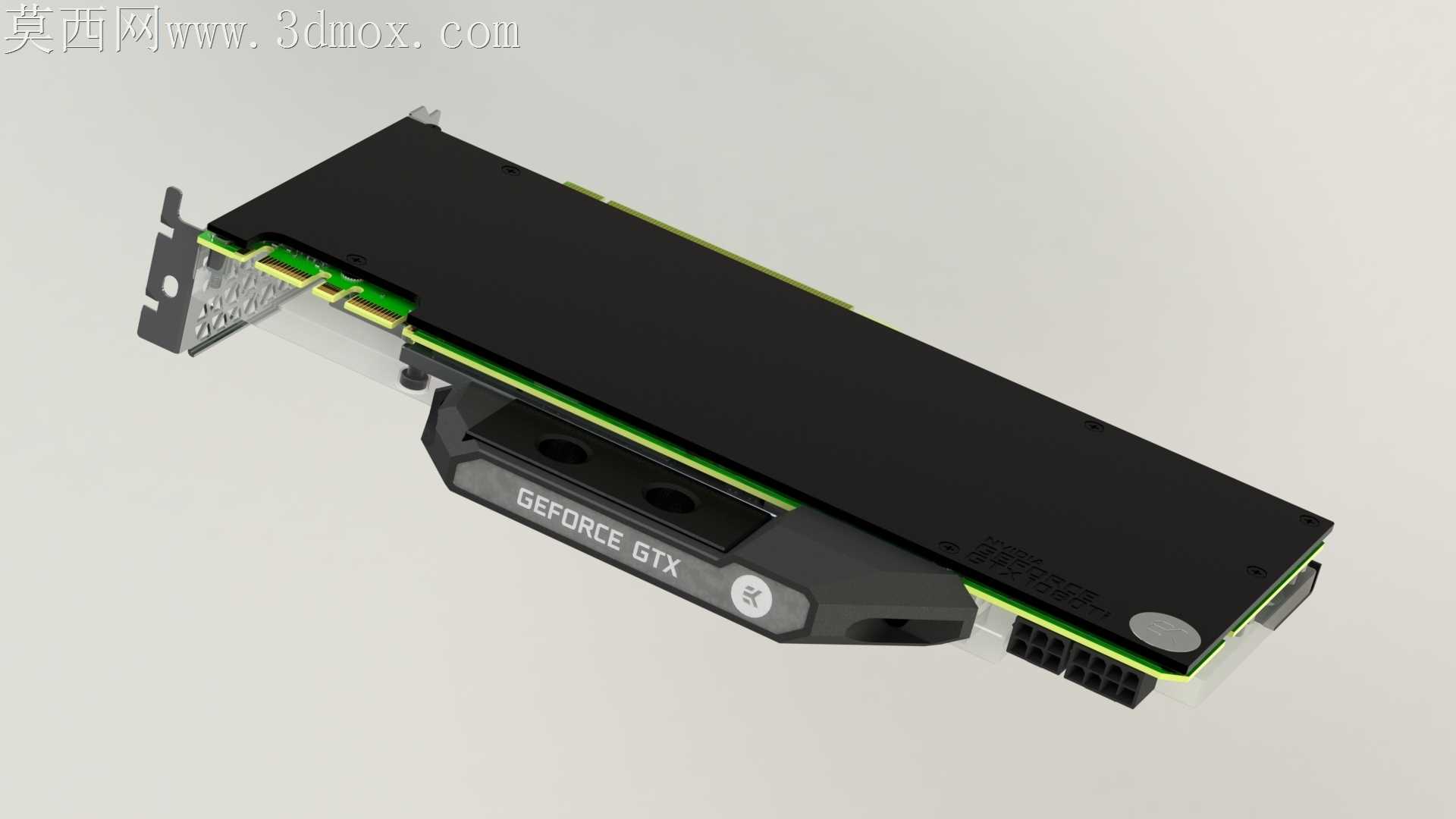

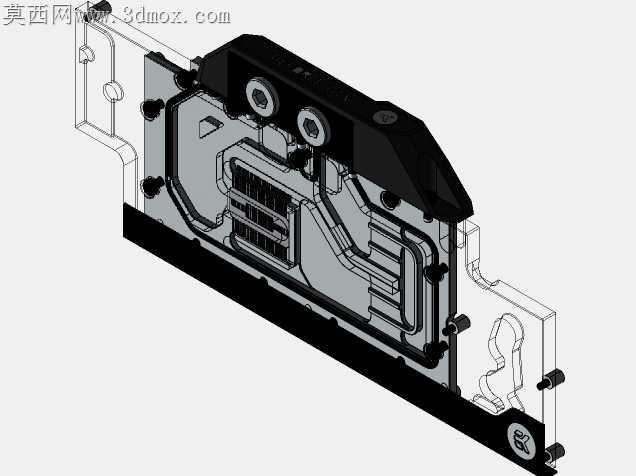

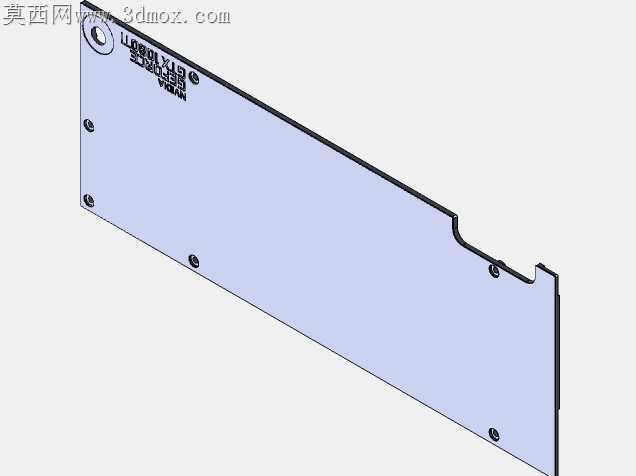

显卡水冷改装场景里，冷头与PCB元件的干涉问题是最容易被忽略的加工适配痛点，显存、供电mos管的高度差如果没有在结构阶段做足避让，上机后轻则压碎贴片元件，重则冷头底面无法完全贴合核心导致散热效率骤降。这套水冷头的冷头底座紫铜基底做了分区沉台设计，核心接触区域的平面度公差控制在0.02mm以内，刚好匹配GPU核心金属顶盖的平面度要求，周围环绕的显存接触区单独下沉0.3mm，预留出导热垫的压缩空间，避免过压导致显存颗粒脱焊。冷头内部的紫色水冷流道没有采用常规的直进直出结构，而是顺着核心、显存、供电模块的发热分布做了迂回绕流设计，流道截面宽度在核心区域收窄提升水流流速，经过供电区域时适当拓宽降低水阻，让冷却液能按发热优先级依次带走热量，不会出现冷头进水端温度过低、出水端散热不足的温差问题。上盖的固定孔位完全对应1080ti显卡PCB的原生安装孔，每个孔位周围都做了局部加厚凸台，锁付螺丝时的压力会均匀分散到冷头四周，不会因为局部应力集中导致冷头变形翘边。冷头顶部的两个G1/4螺纹水嘴接口做了同轴度校准，接口根部的密封槽深度刚好适配1.5mm线径的O型密封圈，安装快拧接头时不用额外缠生料带就能达到密封要求，避免新手安装时出现漏液风险。冷头侧边的RGB灯槽做了藏线式设计，灯条走线顺着冷头边缘的走线槽延伸到显卡尾部，不会和机箱内部的其他线材产生干涉，灯槽的柔光罩卡扣做了0.1mm的过盈配合，扣合后不会因为水泵运行的长期震动出现松脱异响。PCB板上的电容、接口元件周围，冷头底座都做了对应的避让缺口，缺口边缘做了R0.5的圆角处理，不会在安装时刮伤PCB表面的阻焊层。这套结构在加工时，紫铜基底的流道采用精雕工艺一次成型，没有拼接焊缝，避免长期使用后出现焊缝腐蚀漏液的问题，亚克力上盖的边缘做了高光倒角处理，既提升视觉质感，也不会在安装时割伤安装者的手部。冷头底部的预贴导热垫区域做了浅刻定位线，用户自行安装时可以直接对照定位线粘贴对应厚度的导热垫，不用反复比对元件位置，降低改装的上手门槛。
