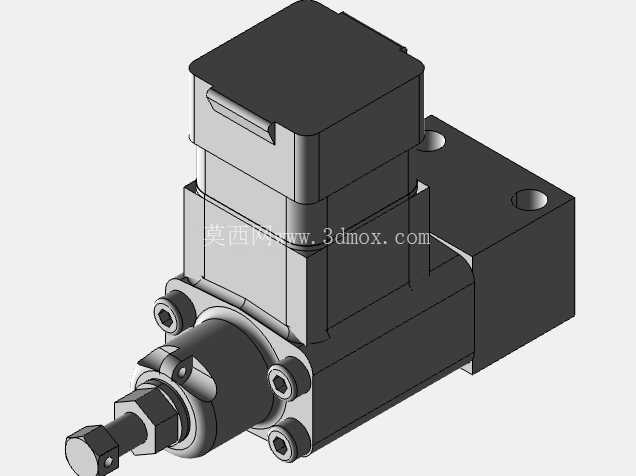

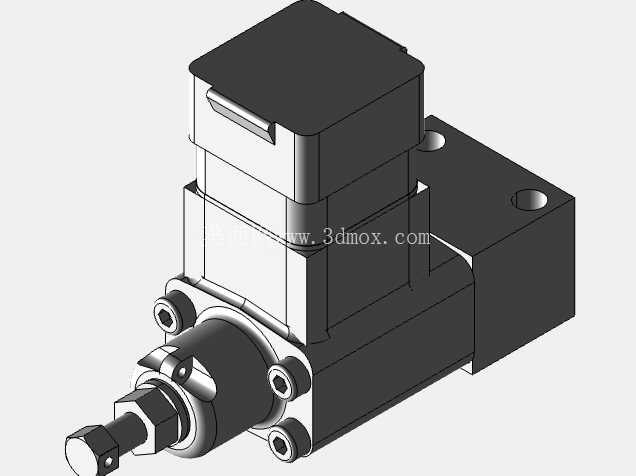

博世力士乐HED5底板安装电液活塞压力开关

在各类工业液压系统的搭建与运维场景中，压力监测环节的可靠性直接决定整套系统的运行安全，这款底板安装式活塞电液压力开关，正是面向中高压液压回路的压力阈值触发需求开发的控制元件。从实际应用场景来看，这类元件常部署在冶金设备液压站、工程机械液压回路、机床静压系统、重型压机压力保护回路中，承担系统过压保护、顺序动作触发、安全电路通断控制的核心作用，当回路压力达到预设阈值时，元件会快速输出开关量信号，联动后续电磁阀、继电器或PLC输入模块，完成压力超限报警、泵组启停切换、执行机构动作顺序跳转等控制逻辑。

从功能特性层面拆解，这款压力开关采用活塞式感压结构，相比膜片式压力开关，它能承受更高的系统峰值压力，适配最高630bar的系统工作压力，调节区间覆盖15-210bar的常用中高压段，开关触发精度控制在设定压力的±1%范围内，完全能满足工业液压系统的控制精度要求。元件内置微动开关作为信号输出单元，支持常开常闭双触点输出，可根据现场接线需求灵活选择触发逻辑；电气连接采用DIN EN 175301-803标准的K14插入式连接器，也就是行业内常说的赫斯曼接头，3极加接地的接线配置适配绝大多数工业控制电压等级，配套连接器后整体防护等级可达IP65，能适应液压站周边存在油雾、少量溅水、粉尘的复杂工业环境，密封件标配丁腈橡胶材质，若应用在高温或特殊液压介质场景，也可替换为氟橡胶密封件适配工况。

从设计思路来看，这款元件采用底板安装的结构形式，区别于传统的螺纹直装式压力开关，它不需要直接拧在液压阀块的油口上，而是通过底板的安装孔固定在阀块或安装支架上，油路口通过底板内部流道对接系统压力油，这种设计的优势在于后期维护更换开关时，不需要拆解外部液压管路，仅需拆卸开关本体的固定螺丝即可完成替换，大幅降低运维的拆装工作量，同时也能避免反复拆装管路带来的密封失效、油液泄漏风险。整体结构的受力路径经过优化，系统压力直接作用在活塞端面，活塞将压力传递给预压缩的调节弹簧，当液压力超过弹簧预紧力时，活塞产生位移触发微动开关动作，弹簧的预紧力可通过端部的调节结构进行调整，以此改变开关的触发压力值，整套机械传动结构没有冗余的传动部件，动作响应延迟低，长期运行的稳定性更有保障。

从安装边界与外形尺寸来看，这款开关的主体分为感压活塞段、弹簧调节段、电气接线段三个部分，底板部分设置两个定位安装孔与一个压力油进油口，安装时需要保证底板与安装面的平面度不大于0.1mm，避免安装应力导致阀体变形卡滞活塞；接线端的连接器出线方向可根据现场布线需求旋转调整，避免与周边管路、其他阀件产生干涉。在三维建模过程中，需要重点关注活塞的运动行程与开关触发位置的对应关系，弹簧的压缩量与调节螺杆的螺距匹配关系，以及底板安装孔的位置公差、油路口的密封槽尺寸，这些细节直接决定模型导入装配后是否存在干涉，以及后续生成工程图时尺寸标注的准确性。对于液压系统设计人员来说，在选型阶段就需要确认开关的安装空间是否满足底板固定、接线操作、压力调节的操作空间需求，尤其是在集成阀块的设计中，要预留出至少30mm的接线插拔空间，以及调节螺杆的操作空间，避免后期装配完成后无法调整压力设定值。

在实际的工程应用中，这类活塞式压力开关相比电子式压力传感器，虽然不能输出连续的压力模拟量信号，但它不需要额外的信号调理模块，直接输出开关量信号就能接入控制回路，抗油液污染能力更强，抗冲击振动的性能也更优，在工况恶劣的重型液压设备中，使用寿命往往比电子式传感器更长，是液压系统压力保护与顺序控制中性价比极高的基础元件。建模时还要注意各部件的配合公差，活塞与阀体之间的配合间隙要符合液压元件的设计规范，既要保证活塞动作灵活无卡滞，又要避免内泄漏量过大影响开关的触发精度，密封槽的尺寸要严格按照对应线径密封圈的标准设计，保证装配后密封可靠无外泄漏。
