博世力士乐两级方向伺服阀结构设计

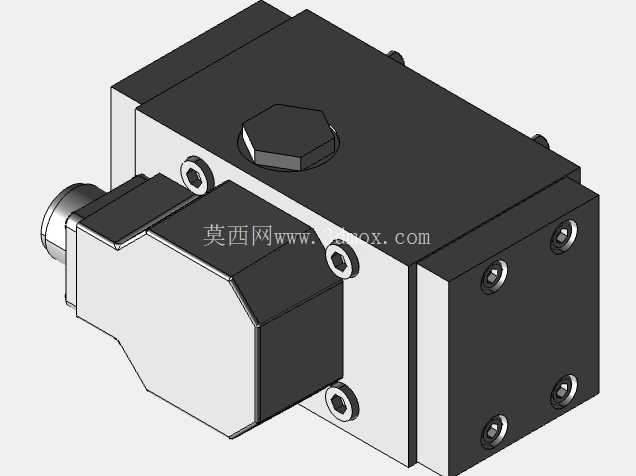

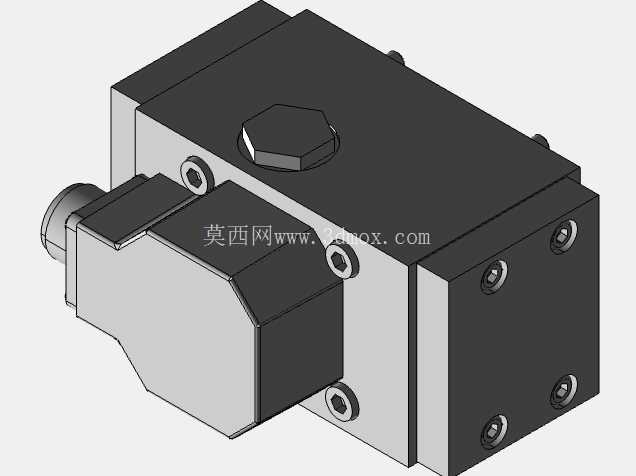

在工业液压系统的流量与方向控制回路里，两级方向伺服阀一直是高精度控制场景的核心执行元件，这类元件常见于需要精准调控执行机构动作速度、输出力以及换向精度的设备中，比如大型冲压生产线的液压垫控制回路、重型试验台的加载系统、风电设备的变桨液压驱动单元、冶金轧机的辊缝调整液压回路，都离不开这类伺服阀的稳定工作。本次涉及的这款两级方向伺服阀，针对外部电控供油、内部泄油的应用场景做了适配，在70bar压差工况下可实现90L/min的额定流量输出，能够满足多数中大型液压执行机构的流量供给需求。从结构设计逻辑来看，这款阀采用两级放大结构，第一级为喷嘴挡板式放大器，通过前置级的小流量信号放大，驱动第二级主阀芯动作，相比单级伺服阀，这种结构可以用更小的电控信号驱动更大通径的主阀芯，兼顾控制精度与大流量通过能力，同时在阀芯与阀套的配合上，采用了严格的间隙密封设计，加工过程中需要保证配合面的圆柱度、表面粗糙度达到微米级要求，才能将内泄漏量控制在允许范围内，避免系统出现不必要的功率损耗与发热问题。从安装边界来看，这款阀的安装面符合ISO4401标准通径规格，安装孔位、油口位置都遵循通用安装尺寸规范，在做液压站阀块设计时，可以直接匹配对应通径的标准阀块加工图纸，不需要额外做非标安装面的适配，能够大幅缩短液压系统的设计与装配周期。阀的外部供电与信号接口采用带组件插头的插入式连接结构，接线端做了防呆设计，现场装配时不需要反复核对针脚定义，可有效降低接线错误的概率，同时插头的密封结构能够满足工业现场的防油、防尘要求，适配车间多油污、多粉尘的复杂工况。在实际选型应用中，需要注意这款阀的泄油方式为内部泄油，系统设计时要保证泄油回路的背压不超过产品允许的最大值，避免因泄油背压过高导致前置级控制压力异常，影响阀的响应速度与控制精度；同时外部供油的控制油源需要保证油液清洁度达到伺服阀要求的污染度等级，建议在控制油路上加装精度不低于3μm的压力管路过滤器，避免油液中的颗粒污染物磨损阀芯与阀套的配合面，导致阀的内泄漏增大、控制精度下降，缩短元件使用寿命。从三维建模的角度来看，这款阀的模型还原了所有外部安装特征，包括各个面的安装螺钉孔位置、油口的相对位置尺寸、接线插头的外形与安装方向、顶部测压或者排气堵头的位置，在做液压系统三维布局时，可以直接将模型调入装配体，核对阀与周边管路、其他阀件、油箱结构的干涉情况，提前规避现场装配时可能出现的空间干涉问题。另外，模型也还原了阀的外形轮廓细节，包括阀体各个加工面的倒角、安装面的凸台结构、端盖的螺钉分布，在做设备的外观渲染、装配工艺模拟时，能够保证足够的细节还原度，不需要再额外对模型做细节补充。在实际设备调试阶段，这类伺服阀的零点调整、增益调整都需要结合系统的实际负载特性来匹配，建模时如果需要做动态仿真，也可以基于模型的结构尺寸提取阀芯行程、节流窗口面积等关键参数，为液压系统的动态仿真提供准确的几何参数支撑。很多液压系统设计人员在做阀块设计时，容易忽略阀的安装空间预留，比如接线插头的插拔空间、顶部堵头的操作空间，这款模型完整还原了这些外部附件的外形尺寸，在三维布局阶段就可以提前预留出足够的操作空间，避免后期装配时出现插头无法插拔、堵头无法操作的问题。
