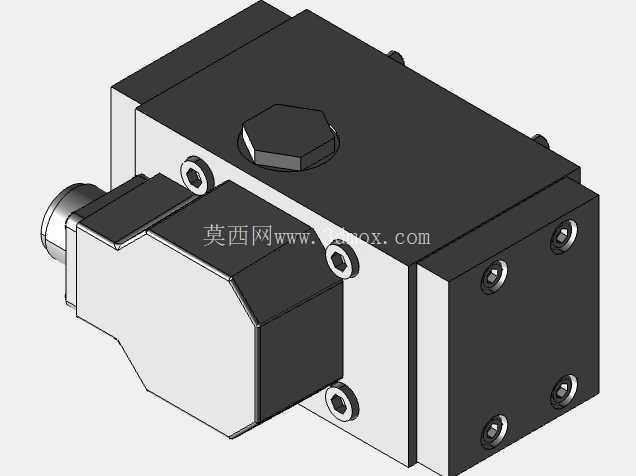

博世力士乐两级方向伺服阀结构设计

这款两级方向伺服阀主要面向需要高精度液压动力控制的外部电子设备配套场景，常见于工业液压站、重型装备伺服控制回路、精密锻压设备的动力调控单元，也可适配需要精准流量压力匹配的专用液压系统，作为核心控制元件完成液压动力的方向切换、流量调节与压力稳定输出。从实际工况适配来看，该阀采用外部供油、外部泄油的结构设计，能够适配独立先导供油的液压回路，避免主回路压力波动对先导控制精度的干扰，第一级采用喷嘴挡板放大结构，可将微弱的电控信号快速转化为阀芯驱动的液压动力，响应速度能够满足多数工业伺服控制场景的动态要求，第二级主阀芯结构负责主回路的流量通断与方向切换，在额定压差值下可实现稳定的额定流量输出，流量偏差控制在工业场景允许的公差范围内。设计过程中优先考虑了安装兼容性，安装尺寸遵循NG10规格的通用安装边界，安装面的油口布局符合ISO 4401标准要求，能够直接替换同规格的常规伺服阀产品，无需对安装基座进行额外改造，降低了设备改造与选型的适配成本。线圈部分采用适配外部电子控制的参数设计，每个线圈的电阻参数匹配常规伺服放大板的输出能力，电气连接采用带组件插头的结构，无需额外加工插装式连接器安装位，现场接线与维护的操作门槛更低。外形结构上，阀体采用方块式集成布局，先导控制部分与主阀体集成安装，外露的油口堵头、连接螺栓均采用标准液压元件规格，日常维护时可直接采用通用液压工具进行拆装检修，外部泄油口独立设置，可直接将泄油接回油箱，避免泄油压力背压过高影响阀的控制精度。从结构细节来看，阀芯与阀套的配合间隙按照伺服阀的精度要求设计，能够保证在长期工作状态下的内泄漏量控制在合理范围，减少系统的无功损耗，阀体的密封结构采用适配矿物液压油的常规密封材质，可适配多数工业液压系统的工作介质，工作压力范围覆盖常规工业液压系统的常用压力区间，能够满足多数中高压液压系统的控制需求。在三维建模过程中，严格按照实物的安装尺寸、油口位置、外部轮廓进行建模还原，各个连接部件的装配关系完全按照实际装配逻辑搭建，可直接用于液压系统的三维布局设计、安装干涉检查，也可作为液压教学、阀块设计的参考模型，帮助设计人员在方案阶段就完成阀与周边管路、安装座的空间匹配校验，避免后期加工装配时出现空间干涉问题。该阀的零件号对应力士乐常规量产型号，同系列的变体型号也可参考该模型的安装边界进行布局设计，能够覆盖多数NG10规格两级外部控制伺服阀的选型适配需求，在进行液压站设计时，可直接将该模型导入装配体，匹配对应的管接头、安装螺栓的空间位置，提前核算操作维护所需的手部空间，保证后期设备装配与维护的便利性。
