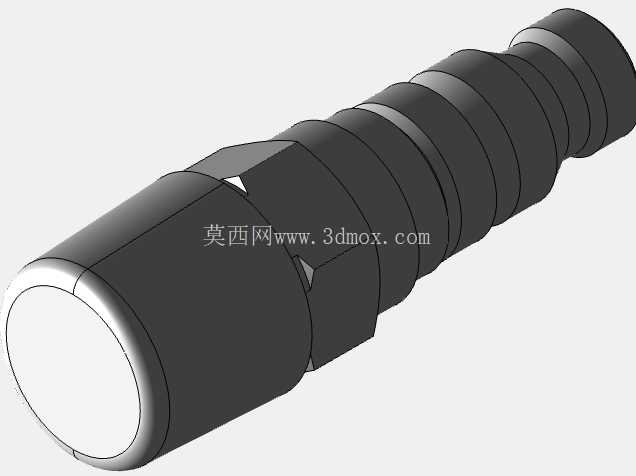

力士乐DR10K型先导式插装减压阀结构

该款先导式插装减压阀主要应用于工程机械、重型机床、冶金设备等需要对液压支路进行压力调节的液压系统中，作为旋入式插装元件，它无需额外安装阀块的外接油路，直接嵌入集成阀块的预制插孔内即可完成装配，能大幅缩减液压阀组的整体体积，减少管路连接带来的泄漏风险，在行走机械的紧凑液压回路、注塑机的合模支路压力控制、锻压设备的保压回路中都有广泛适配场景。

从实际功能来看，该阀的核心作用是将输入侧的高压油液减压至稳定的二次压力输出，不受一次侧压力波动或者输出侧流量变化的过度干扰，维持下游执行元件的工作压力稳定。这款带六角形套筒与保护帽的调节结构，在订购代码中对应调节类型5，最大通流能力可达100L/min，可覆盖的二次压力调节等级包含50bar、100bar、200bar、315bar多个档位，能适配不同负载的压力需求。其先导油供油采用内部引油、外部回油的结构形式，这种设计可以避免回油背压对先导阀调节精度的干扰，在回油管路存在一定背压的系统中也能保证压力调节的稳定性，不会因为回油压力波动导致输出压力漂移。

设计层面上，该阀采用分段式柱体结构，沿轴向依次分布密封槽段、主阀芯配合段、先导阀集成段、调节端结构，各段外圆的尺寸公差严格匹配标准插装阀插孔的加工要求，安装时只需将阀件沿插孔轴线推入，配合插孔内的台肩与密封件完成径向与轴向的定位密封，端部的六角套筒结构既可以作为安装时的施力部位，方便使用扳手将阀件旋紧固定在阀块上，也集成了压力调节的锁紧结构，保护帽则可以避免外部灰尘、水渍侵入调节机构，防止调节螺钉锈蚀或者被意外触碰改变设定压力。主阀芯采用带阻尼孔的滑阀结构，先导阀集成在阀件内部，油液从进油侧进入后，一部分通过主阀芯的阻尼孔引入先导腔，当输出侧压力超过先导阀设定值时，先导阀开启泄油，主阀芯两端形成压差带动阀芯移动，关小进油与出油侧的通流面积，从而维持输出压力稳定，这种结构的压力响应速度快，超调量小，适合对压力稳定性要求较高的工作回路。

安装边界方面，该阀公称尺寸为10规格，对应标准10通径插装阀的安装插孔尺寸，阀件整体为细长柱形结构，插入阀块的深度有明确的尺寸要求，阀块上的插孔加工需要保证同轴度、内壁粗糙度符合密封件的安装要求，避免密封件切损导致内泄漏。调节端突出阀块表面的高度由六角套筒与保护帽的尺寸决定，设计阀组布局时需要预留足够的扳手操作空间，方便后期对压力值进行调试调整，同时要避免调节端与周边管路、其他阀件产生干涉。在实际选型应用中，需要根据系统的最大流量、需要的二次压力值匹配对应的弹簧档位，同时确认系统油液的清洁度符合阀件的使用要求，避免杂质卡滞主阀芯或者先导阀，导致压力控制失效。
