博世力士乐SV型液压先导式止回阀结构

在液压系统的回路设计中，先导式止回阀是承担保压、负载保持、防止油液反向倒流功能的核心元件，这款SV型不带预开启的螺纹连接结构，主要适配公称通径NS10的管路场景，在工程机械、机床液压站、重型设备的承重回路中应用广泛。不同于普通直通式止回阀，先导式结构可以在控制油口通入压力油时，强制推动主阀芯开启，实现反向油流的可控导通，而在控制油失压状态下，主阀芯会在弹簧力与进油侧压力作用下紧密贴合阀座，完全切断反向通路，避免负载因为油液泄漏出现下滑、沉降的问题。

从结构设计逻辑来看，这款阀采用板式安装的方块式本体，本体上设置两个主油口与一个控制油口，主油口采用G型螺纹连接，符合ISO228-1螺纹标准，不需要额外的法兰转接，直接通过管接头就可以和系统管路连接，安装空间占用更小，适合集成在阀块或者紧凑的液压动力单元上。不带预开启的B版本结构，省略了预开阀芯的小行程卸荷结构，整体阀芯组件的零件数量更少，加工与装配的工艺性更好，成本相对带预开启的版本更低，但在反向开启前，执行器侧的高压油无法提前卸荷，当控制油通入推动主阀芯打开的瞬间，执行器容腔内的高压油会突然释放，容易产生开关冲击与噪音，因此这种结构更适合用在受控减压不重要、对冲击敏感度低的回路中，比如小型机具的夹紧回路、非精密定位的支撑回路。

从安装边界来看，这款阀的本体为方正的金属切削加工件，六个安装面的平面度与粗糙度都满足液压阀安装的密封要求，本体上的安装孔位按照标准阀的安装尺寸设计，不需要额外定制安装支架，直接通过螺栓就可以固定在阀块或者安装面板上。主油口的中心距、控制油口的位置都经过标准化设计，和同规格的SV10GB系列阀件安装尺寸完全互换，在设备维护更换时不需要重新加工管路或者安装位，降低现场维护的难度。阀芯与阀座的配合面采用高精度研磨加工，密封锥面的圆度与表面粗糙度都达到液压元件的密封要求，在315bar的最大工作压力下也能保证可靠密封，不会出现内泄漏超标的问题。

在实际选型应用中，需要注意这款阀的额定流量为150L/min，虽然NS10通径的阀最大流量可以覆盖到550L/min，但这个流量参数是对应特定压差下的数值，在系统设计时要根据实际回路的流量需求匹配，避免流量过大导致阀口压降过高，造成系统发热与效率损失。另外因为不带预开启结构，在应用于垂直负载的保持回路时，要考虑阀芯开启瞬间的冲击对管路与执行器的影响，必要时可以在回路中增加节流元件来减缓冲击，不能直接用在高精度的位置保持回路中，避免负载因为冲击出现位置偏移。

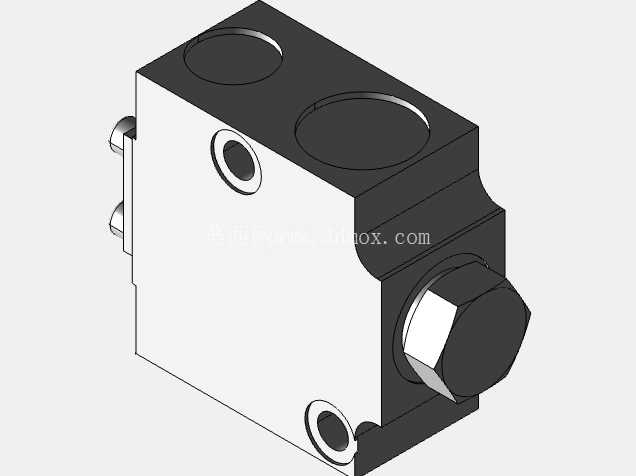

从三维建模的角度来看，这款阀的模型还原了本体的所有外部安装特征，包括各个油口的螺纹深度、安装孔的位置与深度、端部螺塞的外形尺寸，在做液压站的管路布局设计、阀块集成设计时，可以直接调用这个模型进行干涉检查，提前验证安装空间是否足够，管接头的连接是否会和周边元件产生碰撞，减少实际装配时出现的干涉问题。模型上的密封槽位置、阀芯的外露结构也都按照实物比例还原，在做装配动画、维修培训课件时也可以直接使用，能够清晰展示阀的外部结构与连接方式。
